서종호(가시다)님의 Machine Learning Platform Engineering Study 1주차 학습 내용을 기반으로 합니다.
TL;DR
- Pod는 컨테이너 실행 단위, ReplicaSet은 파드 복제 수 유지 단위, Deployment는 ReplicaSet을 통한 배포와 업데이트 단위다
- 단독 파드를 실행한 뒤 ReplicaSet의 파드 재생성과 3개에서 4개로의 확장을 확인했다
- Deployment의 이미지 태그를
v1에서v2로 바꾸자 새 ReplicaSet이 늘고 기존 ReplicaSet이 줄었다. 롤백에서는 기존v1ReplicaSet이 다시 확장됐다 kubectl port-forward는 API 서버와 노드의 스트리밍 경로를 통해 선택한 파드의 TCP 포트에 연결한다
오브젝트 관계 지도
책 3.3.3절에 대응하는 실습이다. 3.3.1편에서 만든 kind 클러스터에 hello-joker를 실행한다. 실습 위치는 ~/ml-study/chapters/ch03-k8s로, 실습 저장소 경로를 줄인 표기다.
매니페스트(manifest)는 쿠버네티스 오브젝트의 원하는 상태를 선언한 파일이다. 같은 앱을 실행해도 어떤 오브젝트에 선언하는지에 따라 파드 수와 업데이트를 관리하는 주체가 달라진다.

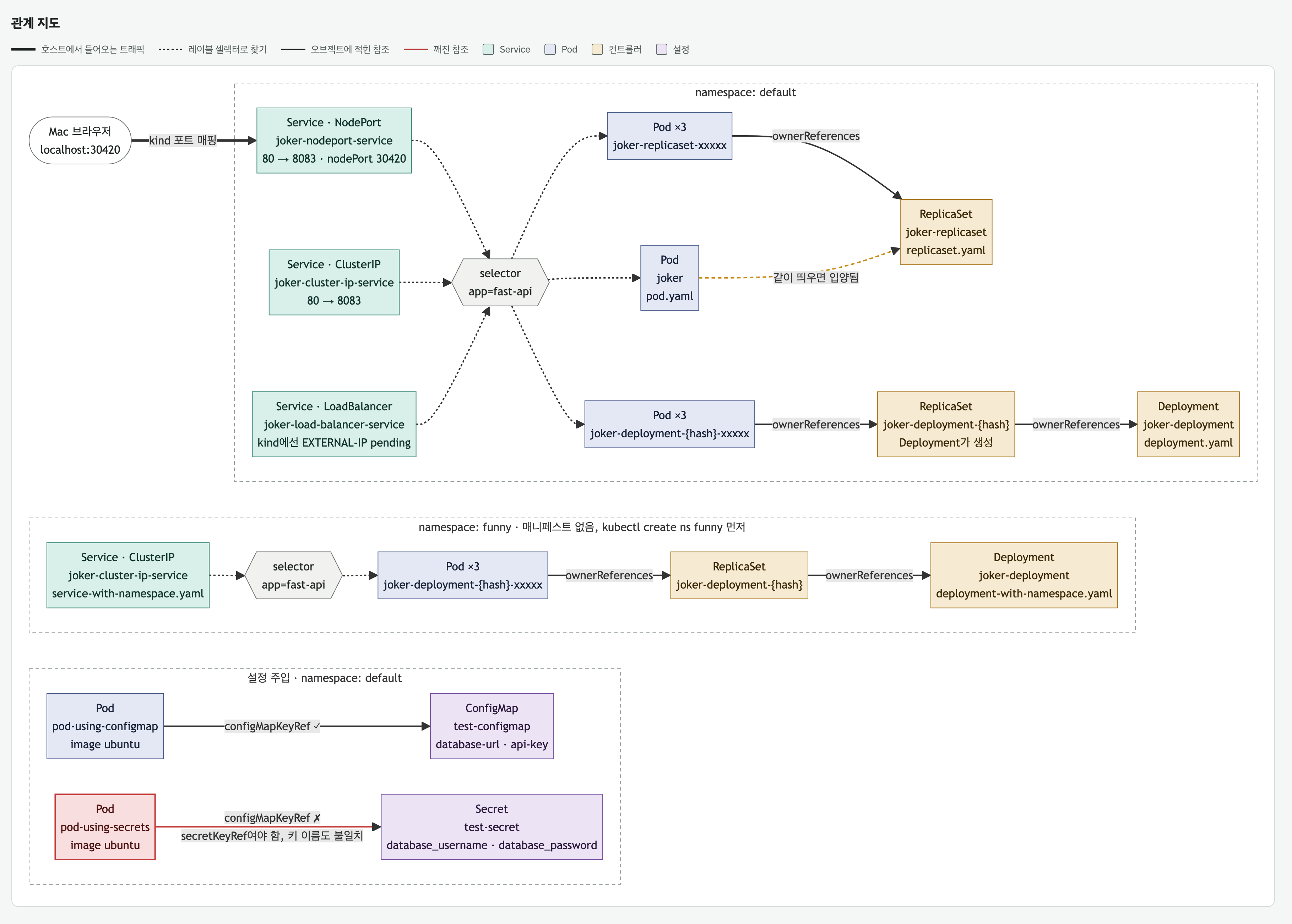

지도에서 app=fast-api는 레이블(label), 이를 조건으로 오브젝트를 찾는 설정은 셀렉터(selector)다. ownerReferences는 자식 오브젝트에 저장되는 소유자 참조다. 그래서 지도에서는 파드 → ReplicaSet → Deployment 방향으로 소유자를 가리킨다. Service는 셀렉터로 통신 대상을 찾는다. Service의 포트와 요청 경로는 3.3.4편에서 확인한다.
설정 참조 파일의 오류
지도의 아래쪽에는 ConfigMap과 Secret도 있다. ConfigMap은 일반 설정 데이터를, Secret은 비밀번호 같은 민감 데이터를 전달하는 오브젝트다. 책 3.3.5절의 이 예제는 실행하지 않았고, 파일을 읽어 참조 오류를 확인했다.
k8s/pod-using-secret.yaml에는 두 문제가 있다.
test-secret을configMapKeyRef로 찾는다. Secret을 참조하려면secretKeyRef를 사용해야 한다- 파드가 찾는 키는
database-username과database-password인데,k8s/secret.yaml의 키는database_username과database_password다
참조할 오브젝트의 종류와 키 이름을 모두 맞춰야 한다. 설정 주입 방식은 ConfigMap과 Secret 참조에서 다뤘다.
Pod
파드(Pod)는 쿠버네티스에서 컨테이너를 실행하는 가장 작은 배포 단위다. 하나 이상의 컨테이너가 네트워크 네임스페이스를 공유하고, 볼륨을 함께 마운트할 수 있다. 이번 파드는 FastAPI 앱 컨테이너 하나를 실행한다.
매니페스트와 실행
# k8s/pod.yaml: hello-joker 컨테이너 하나를 실행한다
apiVersion: v1
kind: Pod
metadata:
name: joker
labels:
app: fast-api
spec:
containers:
- name: hello-joker
image: <dockerhub-user>/hello-joker:v1
ports:
- containerPort: 8083
이미지는 3.2.2편에서 만든 공개 멀티 플랫폼 이미지다. M1 Mac의 kind 노드는 arm64이므로 노드 안 containerd가 목록에서 linux/arm64 이미지를 선택한다. containerPort는 앱의 수신 포트를 선언한다. 실제 소켓은 진입 스크립트의 uvicorn --host 0.0.0.0 --port 8083이 연다.
kubectl은 쿠버네티스 API를 호출하는 CLI다. create -f로 파일의 오브젝트를 생성하고, get -w로 상태 변화를 계속 관찰한다.
# 생성 후 상태 변화 관찰
kubectl create -f k8s/pod.yaml
kubectl get pod -w
# 실행 결과
NAME READY STATUS RESTARTS AGE
joker 0/1 ContainerCreating 0 15s
joker 1/1 Running 0 21s
kubectl describe는 상세 상태와 이벤트를 보여 준다. joker는 ml-study-control-plane에 배치됐고, 파드 IP는 10.244.0.7이었다. 이벤트는 이미지 pull → 컨테이너 생성 → 시작 순서였다.
kubectl exec는 컨테이너 안에서 명령을 실행한다. env로 환경변수를 보니 PYTHONPATH=/app과 KUBERNETES_SERVICE_HOST=10.96.0.1 등이 있었다. ENVIRONMENT 변수는 없었다. Dockerfile에는 ENV PYTHONPATH만 있고, 파드에도 별도 env 설정이 없다. 환경변수 설정 방법은 컨테이너 환경변수에서 다뤘다.
kubectl logs는 컨테이너의 로그를 조회한다.
# 앱이 실제로 수신하는 주소와 포트 확인
kubectl logs joker
# 실행 결과
INFO: Started server process [11]
INFO: Waiting for application startup.
INFO: Application startup complete.
INFO: Uvicorn running on http://0.0.0.0:8083 (Press CTRL+C to quit)
port-forward 연결과 종료
kubectl port-forward는 로컬 TCP 포트로 들어온 연결을 파드의 포트에 전달하는 명령이다. curl은 HTTP 요청을 보내고, jq는 JSON 출력을 읽기 좋게 정렬한다.
# Mac의 8080 포트에서 파드의 8083 포트로 전달
kubectl port-forward joker 8080:8083 &
# 다른 터미널에서 앱 호출
curl -s localhost:8080 | jq
# 실행 결과
{
"random_joke": "I went to a street where the houses were numbered 8k, 16k, 32k, 64k, 128k, 256kand 512k. It was a trip down Memory Lane."
}
스터디 노트에 책의 port-forward 명령 포트가 잘못 적혀 있다는 메모가 있다. 이 앱에서 8083이 맞다는 근거는 진입 스크립트, Uvicorn 로그, 8080:8083으로 받은 응답이다. 파드를 대상으로 지정하면 앱이 듣는 포트로 연결하고, Service를 지정하면 Service의 port를 대응하는 targetPort로 해석한다. kubectl 명령 문서에도 Service 포트를 이용하는 예제가 있다.
백그라운드 실행에서도 포워딩 로그는 같은 터미널에 출력됐다. 로그를 파일로 보낼 때는 다음과 같이 리다이렉션할 수 있다. jobs는 현재 셸의 작업 목록을 보여 주고, kill %1은 그 목록의 1번 작업에 종료 신호를 보낸다. lsof는 프로세스가 연 파일과 소켓을 조회하는 도구다.
# 로그를 파일에 저장하는 실행 예
kubectl port-forward pod/joker 8080:8083 > /tmp/pf.log 2>&1 &
# 작업 번호를 확인하고 해당 포워딩 종료
jobs
kill %1
# 8080 포트를 사용하는 프로세스 확인
lsof -i :8080
실습에서는 포워딩 작업을 직접 종료한 다음 kubectl delete pod joker로 파드를 지웠다. 파드 삭제 시 포워딩 프로세스가 어떻게 끝나는지는 따로 시험하지 않았다. 공식 명령 문서는 선택한 파드가 종료되면 세션이 끝나므로 명령을 다시 실행해야 한다고 설명한다.
port-forward 동작 원리
포워딩은 API 서버의 pods/joker/portforward 하위 리소스에 요청하면서 시작된다. 기존 SPDY 경로의 POST 요청에는 역할 기반 접근 제어(RBAC)에서 pods/portforward의 create 권한이 필요하다. API 서버는 파드가 배치된 노드의 kubelet으로 요청을 넘긴다. kubelet은 컨테이너 런타임 인터페이스(CRI)를 통해 스트리밍 URL을 얻고, 그 URL로 연결을 프록시한다. v1.29.14의 getPortForward와 proxyStream에 이 흐름이 있다.
노드의 containerd는 파드 샌드박스의 네트워크 네임스페이스 안에서 localhost:8083에 TCP로 접속하고, 연결 양쪽의 바이트를 복사한다. 실습 노드의 containerd 2.0.2도 이 구현을 사용한다.
sequenceDiagram
%% 연결 설정 후 요청 데이터가 지나는 경로
participant C as curl
participant K as Mac의 kubectl
participant A as API 서버
participant L as 노드 kubelet
participant R as containerd 스트리밍 서버
participant P as 파드 netns의 앱
K->>A: portforward 연결 요청
A->>L: 파드가 있는 노드로 프록시
L->>R: CRI로 받은 스트리밍 URL에 프록시
C->>K: localhost:8080에 HTTP 요청
K->>A: 연결 안의 데이터 스트림
A->>L: 데이터 중계
L->>R: 데이터 중계
R->>P: netns 안 localhost:8083에 TCP 연결
P-->>C: 같은 경로를 역으로 거쳐 응답
여기서 SPDY와 WebSocket은 kubectl과 서버 사이에서 데이터를 운반하는 방식이다. SPDY는 한 연결 안에서 여러 논리 스트림을 다중화하는 프로토콜이다. WebSocket은 HTTP 업그레이드로 시작해 양방향 메시지를 주고받는 프로토콜이다. Kubernetes의 port-forward 전환 구현은 SPDY 프레임을 WebSocket으로 터널링한다. 로컬 TCP 연결마다 데이터 스트림과 오류 스트림 한 쌍을 사용하는 구조는 유지된다. KEP-4006
PortForwardWebsockets는 서버 v1.30에서 도입됐고, v1.31부터 기본 활성화됐다. kubectl도 v1.31부터 WebSocket을 기본 시도한다. v1.35.2의 클라이언트 구현은 업그레이드 실패 등의 조건에서 SPDY로 폴백한다. 전환 안내
2026-10-24에 조회한 로컬 kubectl은 v1.35.2이고 실습 서버는 v1.29.14다. 이 서버 버전과 구현을 대조하면 SPDY 경로로 연결되는 조건이다. 다만 실습 당시의 클라이언트 버전과 협상 로그는 남아 있지 않아 당시 폴백 과정을 직접 확인하지는 못했다. 이 버전 조합은 공식 지원 범위인 API 서버 기준 ±1 마이너 버전도 벗어난다. 버전 차이 지원 정책
이 경로는 Service의 가상 IP와 kube-proxy 규칙을 통과하지 않는다. svc/나 deploy/를 지정해도 시작할 때 파드 하나를 선택하며, 여러 파드로 부하를 분산하거나 교체된 파드에 자동으로 재연결하지 않는다. kind에서는 3.3.1편의 API 서버 접근 경로를 사용하므로 앱 포트를 위한 extraPortMappings가 없어도 호출할 수 있다.
디버깅에 필요한 핵심은 로컬 포트, 선택한 파드, API 서버를 통과하는 TCP 연결이다. 프록시 설정과 스트리밍 제약은 kubeconfig의 proxy-url에 정리했다.
ReplicaSet
레플리카셋(ReplicaSet)은 셀렉터에 맞는 파드의 수를 선언한 복제 수에 맞추는 오브젝트다. 컨트롤러가 현재 상태와 원하는 상태를 비교해 부족한 파드를 만들거나 초과한 파드를 지운다.
매니페스트의 선택 조건과 템플릿
# k8s/replicaset.yaml: app=fast-api 파드 3개 유지
apiVersion: apps/v1
kind: ReplicaSet
metadata:
name: joker-replicaset
labels:
app: fast-api
spec:
replicas: 3
selector:
matchLabels:
app: fast-api
template:
metadata:
name: joker
labels:
app: fast-api
spec:
containers:
- name: hello-joker
image: <dockerhub-user>/hello-joker:v1
ports:
- containerPort: 8083
selector.matchLabels는 관리할 파드의 조건이고, template은 새 파드를 만들 때 사용할 명세다. 템플릿의 레이블이 셀렉터와 일치해야 한다. template.metadata.name이 joker여도 실제 생성되는 이름에는 ReplicaSet 이름과 접미사가 붙는다.
공식 문서에 따르면 같은 네임스페이스에서 셀렉터에 맞고 다른 컨트롤러가 소유하지 않는 파드는 ReplicaSet이 입양할 수 있다. 지도에서 단독 joker 파드가 ReplicaSet으로 향하는 선이 이 경우다. 실습에서는 단독 파드를 먼저 삭제했으므로 입양 동작은 시험하지 않았다. ReplicaSet의 파드 소유 관계
파드 재생성과 복제 수 확장
# ReplicaSet 생성과 복제 수 확인
kubectl create -f k8s/replicaset.yaml
kubectl get replicasets,pod -owide
# 실행 결과 중 ReplicaSet
NAME DESIRED CURRENT READY AGE CONTAINERS IMAGES SELECTOR
replicaset.apps/joker-replicaset 3 3 3 8s hello-joker <dockerhub-user>/hello-joker:v1 app=fast-api
# 파드 하나 삭제
kubectl delete pod joker-replicaset-hmfbp
다른 터미널에서 kubectl get pod -owide -w로 관찰하니 삭제한 파드가 Terminating으로 바뀌는 동안 joker-replicaset-fjncn이 새로 생성됐다. 새 파드는 1초 뒤 Running이 됐고 IP는 10.244.0.11이었다. 파드 이름과 IP가 바뀌면서 복제 수 3개를 유지했다.
kubectl scale은 오브젝트의 원하는 복제 수를 변경하는 명령이다.
# 원하는 복제 수를 4개로 변경
kubectl scale replicaset joker-replicaset --replicas 4
# 실행 결과
replicaset.apps/joker-replicaset scaled
네 번째 파드 joker-replicaset-vm6bg가 생성됐고, 조회 결과 DESIRED, CURRENT, READY가 모두 4였다. 실습을 마친 뒤 kubectl delete replicasets joker-replicaset을 실행하자 소유한 파드 네 개도 종료됐다.
Deployment
디플로이먼트(Deployment)는 파드 템플릿과 복제 수를 선언하고, ReplicaSet을 관리해 배포 상태를 조정하는 오브젝트다. 템플릿 변경에 따른 롤링 업데이트(rolling update)와 이전 리비전으로의 롤백(rollback)을 제공한다.
flowchart LR
%% 생성과 관리 방향
D[Deployment] -->|템플릿별 생성과 복제 수 조정| R[ReplicaSet]
R -->|생성과 복제 수 유지| P[Pod]
P --> C[hello-joker 컨테이너]
생성과 ReplicaSet 확인
k8s/deployment.yaml은 앞의 ReplicaSet 매니페스트와 같은 replicas: 3, 셀렉터, 파드 템플릿을 사용한다. 오브젝트 종류와 이름은 다음과 같다.
# k8s/deployment.yaml의 오브젝트 선언
apiVersion: apps/v1
kind: Deployment
metadata:
name: joker-deployment
labels:
app: fast-api
# Deployment와 하위 오브젝트 조회
kubectl create -f k8s/deployment.yaml
kubectl get deployments,replicasets,pod -owide
# 실행 결과 중 Deployment
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/joker-deployment 3/3 3 3 9s hello-joker <dockerhub-user>/hello-joker:v1 app=fast-api
하위 ReplicaSet의 이름은 joker-deployment-77cbff5455였다. ReplicaSet과 파드에는 pod-template-hash=77cbff5455 레이블이 붙었다. 이 해시는 파드 템플릿에서 계산되어 같은 Deployment 안의 서로 다른 템플릿을 구분한다. 생성된 파드 세 개의 IP는 10.244.0.13~10.244.0.15였다.
이미지 변경과 롤링 업데이트
k8s/deployment.yaml의 이미지 태그를 v2로 바꾸고 적용했다. kubectl apply는 파일의 선언을 클러스터 오브젝트에 반영한다.
# 파드 템플릿의 이미지 필드 변경
image: <dockerhub-user>/hello-joker:v2
# 한 터미널에서 파드 변화를 관찰
kubectl get pods -owide -w
# 다른 터미널에서 변경 적용
kubectl apply -f k8s/deployment.yaml
새 ReplicaSet joker-deployment-5b78d974b8의 첫 파드가 Running이 된 뒤 기존 파드가 종료되기 시작했다. kubectl describe deployment joker-deployment의 ScalingReplicaSet 이벤트에도 같은 순서가 남았다.
# 이벤트 Message 발췌
Scaled up replica set joker-deployment-5b78d974b8 to 1
Scaled down replica set joker-deployment-77cbff5455 to 2 from 3
Scaled up replica set joker-deployment-5b78d974b8 to 2 from 1
Scaled down replica set joker-deployment-77cbff5455 to 1 from 2
Scaled up replica set joker-deployment-5b78d974b8 to 3 from 2
Scaled down replica set joker-deployment-77cbff5455 to 0 from 1
완료 뒤에는 v2 ReplicaSet의 파드 복제 수가 3, v1 ReplicaSet의 파드 복제 수가 0이었다. 기본 RollingUpdate 전략의 maxSurge와 maxUnavailable은 각각 25%다. 복제 수가 3이면 추가 허용 수는 올림해 1, 사용 불가 허용 수는 내림해 0이 된다. 파드 교체 조건과 설정의 영향은 Deployment 업데이트 전략에서 다뤘다. 이번에는 파드 상태와 이벤트를 관찰했고, 업데이트 중 HTTP 요청의 실패율은 측정하지 않았다.
롤백과 정리
kubectl rollout undo는 Deployment의 파드 템플릿을 이전 리비전으로 되돌리는 명령이다.
# 이전 리비전으로 롤백하고 결과 조회
kubectl rollout undo deployment/joker-deployment
kubectl get deployments,replicasets,pod -owide
기존 v1 ReplicaSet 77cbff5455의 파드 복제 수가 다시 3으로 늘고, v2 ReplicaSet 5b78d974b8의 파드 복제 수는 0으로 줄었다. 파드는 새로 만들어져 IP가 10.244.0.19~10.244.0.21이었다.
실습 후 Deployment를 삭제하고, 로컬 k8s/deployment.yaml의 이미지 태그도 v1으로 돌렸다. rollout undo가 바꾸는 대상은 클러스터의 Deployment다. 로컬 파일에 v2가 남은 채 다시 apply하면 그 선언이 적용된다.
정리
| 오브젝트 | 선언하는 것 | 실습에서 관찰한 동작 |
|---|---|---|
| Pod | 실행할 컨테이너 | 앱 기동과 port-forward 응답 |
| ReplicaSet | 파드 템플릿과 복제 수 | 파드 삭제 후 재생성, 3개에서 4개로 확장 |
| Deployment | 배포할 템플릿과 업데이트 전략 | 새 ReplicaSet으로 교체, 이전 리비전으로 롤백 |
ML 플랫폼의 서빙 API와 관리 서비스도 컨테이너를 실행하고 복제 수를 유지하며 버전을 바꿔야 한다. 이번 실습은 그 워크로드 관리 계층에 해당한다. 파드 교체 뒤에도 같은 주소로 요청하려면 3.3.4편의 Service가 필요하다.
