[Kubernetes] Kubernetes 환경에서 NVIDIA GPU 사용하기

8 분 소요

kubernetes-gpu

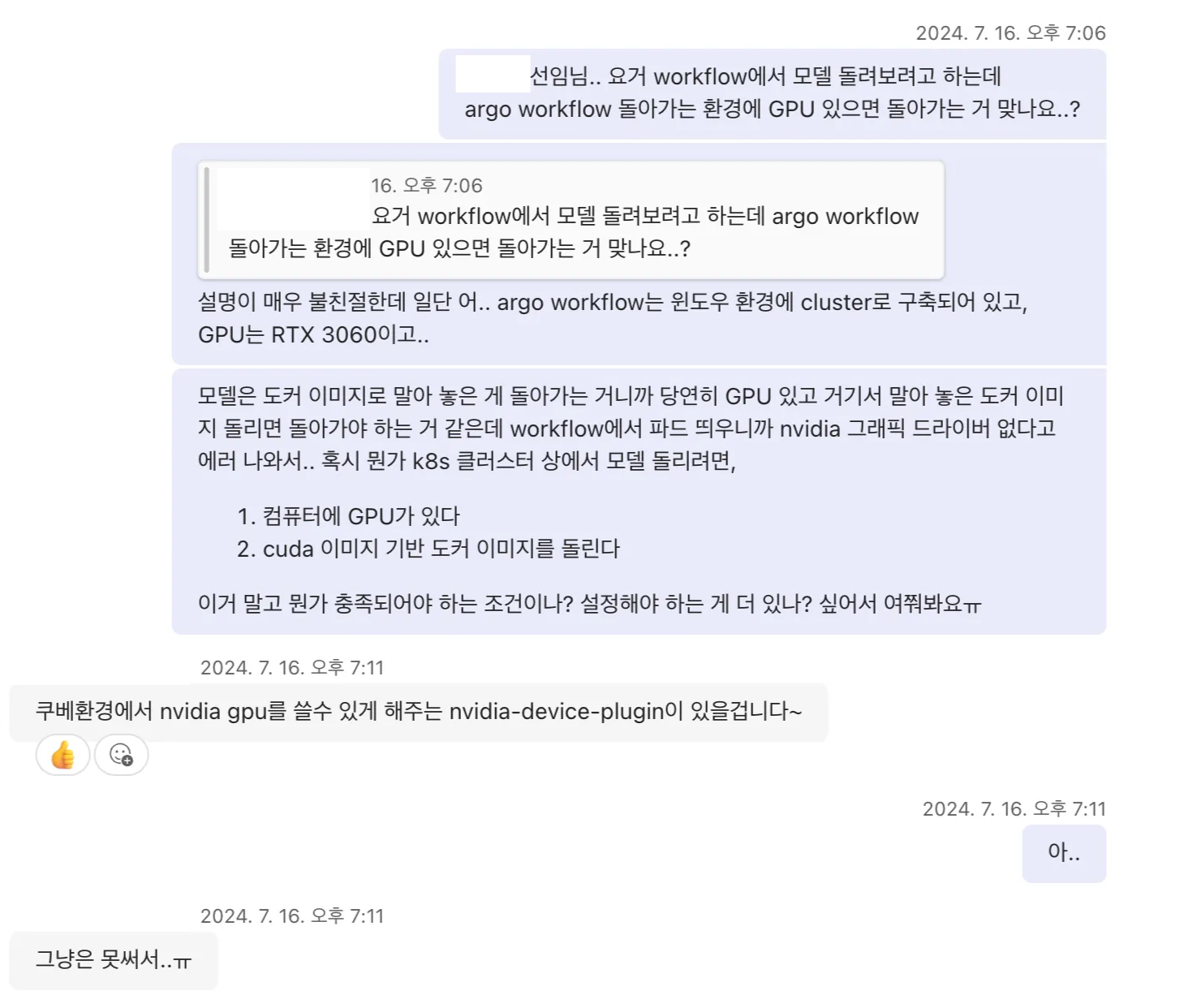

무지한 자가 삽질하게 된 건에 대하여...


K8s 환경에서 GPU가 있는 노드를 사용하기 위해서는 Kubernetes version이 1.10 이상이어야 하며, 클러스터 내에 NVIDIA Device Plugin을 배포해야 한다.

  • GPU 노드 Prerequisites
    • NVIDIA driver 설치
    • NVIDIA Container Runtime 설정: NVIDIA Docker 혹은 NVIDIA Container Toolkit 설치 → NVIDIA Container Toolkit을 설치할 예정
      • NVIDIA Docker는 현재 deprecated로, NVIDIA Container Toolkit을 사용할 것을 권장하고 있음
        • 게다가, NVIDIA Docker는 윈도우 환경에서 활용할 수 없음
      • NVIDIA Container Toolkit 설치를 위한 NVIDIA 공식 가이드
    • Docker runtime으로 NVIDIA Docker container runtime 설정
  • 쿠버네티스 클러스터에 NVIDIA GPU Device Plugin 배포: Helm을 이용해 배포할 예정


NVIDIA Device Plugin

Kubernetes 클러스터 환경에서 GPU를 활용할 수 있도록 해 주는 플러그인이다. NVIDIA에서 공식적으로 제공하는 Kubernetes Device Plugin 구현체이다.

  • 쿠버네티스 클러스터에 GPU 사용 노드 노출
  • GPU 헬스 체크

Kubernetes Device Plugin

Kubernetes에서 시스템 하드웨어 리소스를 사용하기 위해서는 kubelet에 하드웨어 리소스를 등록하여 파드를 해당 리소스가 있는 노드에 스케쥴할 수 있게 해야 한다. 이를 위해 Kubernetes는 클러스터의 kubelet에게 시스템 하드웨어 리소스를 알릴 수 있도록 Device Plugin framework를 제공한다. 각 하드웨어 리소스 공급 업체는 Kubernetes가 제공하는 Device Plugin framework를 구현하기만 하면 된다.

말하자면 인터페이스인 셈인데, 공식 문서를 잠깐 참고하면, gRPC 기반 서비스인 것으로 보인다.

service DevicePlugin {
      // GetDevicePluginOptions returns options to be communicated with Device Manager.
      rpc GetDevicePluginOptions(Empty) returns (DevicePluginOptions) {}

      // ListAndWatch returns a stream of List of Devices
      // Whenever a Device state change or a Device disappears, ListAndWatch
      // returns the new list
      rpc ListAndWatch(Empty) returns (stream ListAndWatchResponse) {}

      // Allocate is called during container creation so that the Device
      // Plugin can run device specific operations and instruct Kubelet
      // of the steps to make the Device available in the container
      rpc Allocate(AllocateRequest) returns (AllocateResponse) {}

      // GetPreferredAllocation returns a preferred set of devices to allocate
      // from a list of available ones. The resulting preferred allocation is not
      // guaranteed to be the allocation ultimately performed by the
      // devicemanager. It is only designed to help the devicemanager make a more
      // informed allocation decision when possible.
      rpc GetPreferredAllocation(PreferredAllocationRequest) returns (PreferredAllocationResponse) {}

      // PreStartContainer is called, if indicated by Device Plugin during registration phase,
      // before each container start. Device plugin can run device specific operations
      // such as resetting the device before making devices available to the container.
      rpc PreStartContainer(PreStartContainerRequest) returns (PreStartContainerResponse) {}
}


실제 NVIDIA Device Plugin 코드를 보면, 해당 인터페이스를 구현하고 있는 것을 확인할 수 있다.

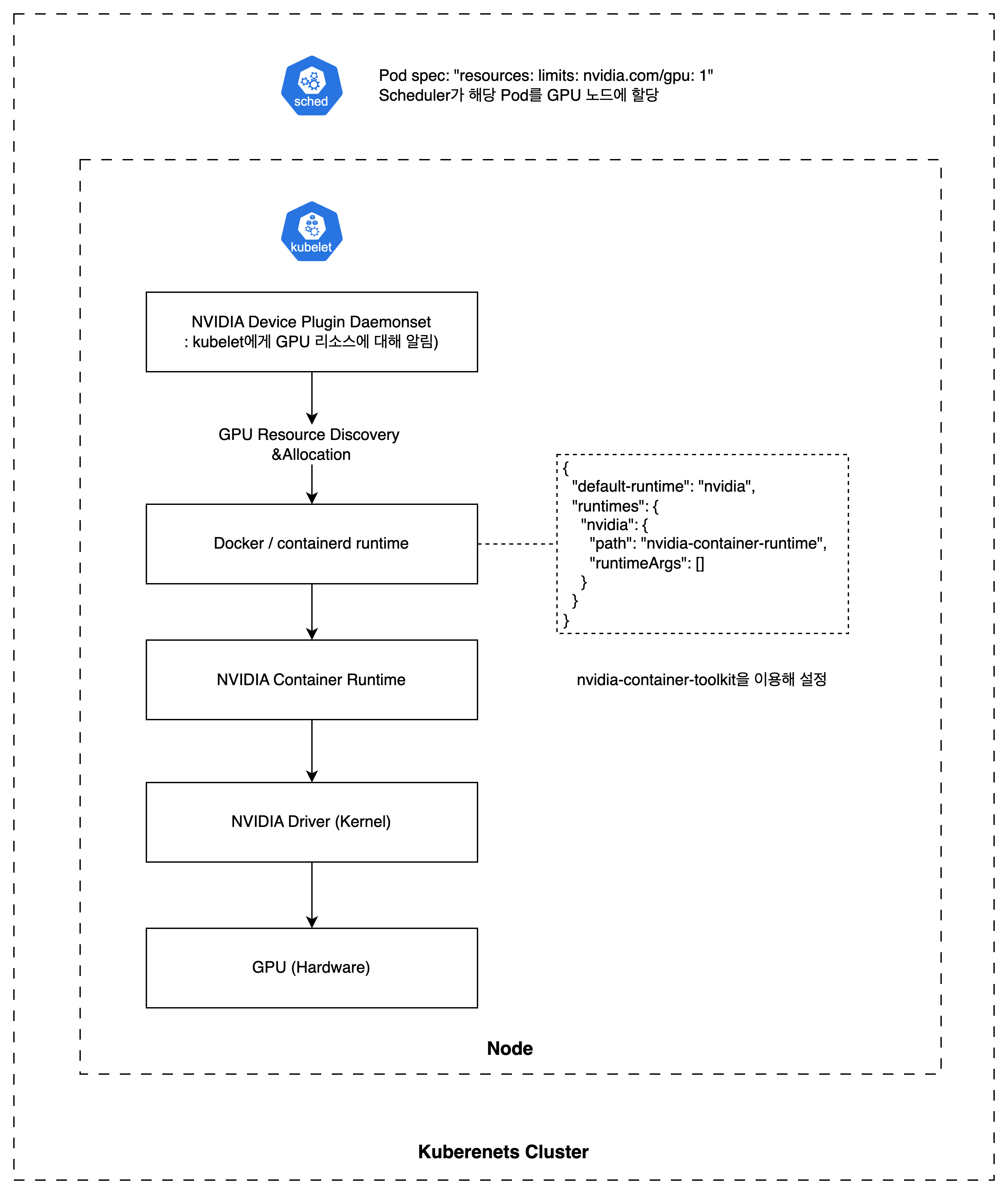

NVIDIA GPU Device Plugin을 통한 동작 구조

kubernetes-gpu-structure

  1. GPU Hardware: 실제 물리 GPU 장치. GPU 물리 연산 수행
  2. NVIDIA Driver: 커널 모듈. OS, GPU 하드웨어 통신
  3. NVIDIA Container Toolkit: GPU 장치를 컨테이너에 노출하도록 지원
  4. nvidia-container-runtime: 컨테이너 엔진(Docker, containerd 등) 런타임에 GPU 지원 연결. 컨테이너 실행 시 GPU 환경 전달
  5. Dockerd/containerd: 컨테이너 런타임
  6. NVIDIA Device Plugin: Kubernetes GPU 리소스 등록
    • GPU가 있는 노드에서 GPU 리소스를 탐지함
    • nvidia.com/gpu 형태로 kubelet에 등록


GPU 노드 설정

Kubernetes에 배포하기 앞서, 컨테이너 환경에서 GPU를 인식할 수 있도록 해야 한다. 컨테이너 런타임이 GPU를 인식할 수 있도록 해야 한다.

[GPU Hardware]
     ↓
[NVIDIA Driver]   ← Host 커널 모듈
     ↓
[nvidia-container-runtime]
     ↓
[Docker Engine]
     ↓
[Container (ex: CUDA image)]

NVIDIA Driver 설치

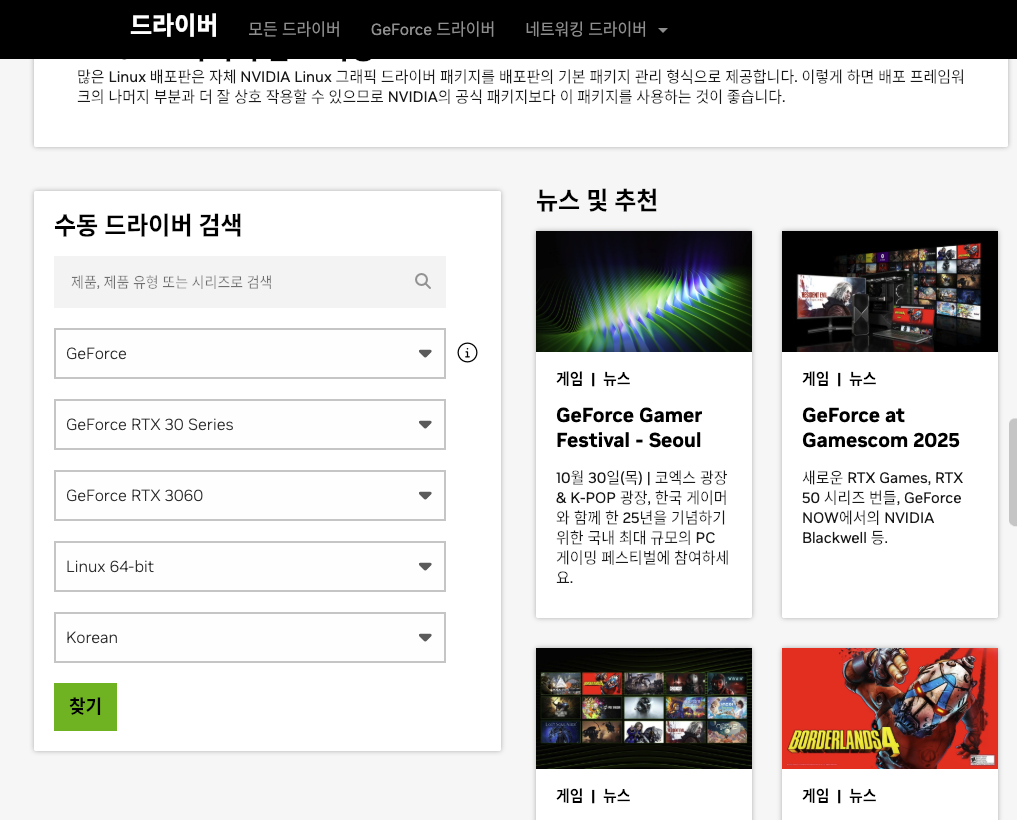

공식 홈페이지

정식 NVIDIA 드라이버에서 맞는 버전의 파일을 다운 받은 후 설치한다.

nvidia-official-driver

chmod +x ./NVIDIA-Linux-x86_64-XXX.XXX.XX.run
sudh sh ./NVIDIA-Linux-x86_64-XXX.XXX.XX.run


package repository에서 설치

Ubuntu apt repository를 이용해서 설치해도 된다.

sudo add-apt-repository ppa:graphics-driers/ppa
sudo apt update
sudo apt install nvidia-driver-XXX

# Building kernel modules ......
# An alternate method of installing the NVIDIA driver was detected. -> Continue installation
# Warning: nvidia-installer was forced -> OK
# Install Nvidia`s 32-bit campatibility libraries? -> NO
# WARNING: Unable to determine the path to install the libglvnd EGL vendor library config files. Check that you have pkg-config and the libglvnd development libraries installed, or specify a path with --glvnd-egl-config-path. -> OK
# Warning: This NVIDIA driver package includes Vulkan components -> OK
# Installing ......
# Would you like to run the nvidia-xconfig utility -> NO
# Installation of the NVIDIA Accelerated Graphics Driver -> OK

참고: 권장 버전 설치

sudo ubuntu-drivers autoinstall

참고: gcc 관련 에러 날 때

# ERROR: Unable to find the development tool 'cc' in your path; please make sure that you have the package 'gcc' installed...

sudo apt-get update
sudo apt-get upgrade
sudo apt-get install build-essential


확인

드라이버 설치 시, nvidia-smi 프로그램이 함께 설치된다. nvidia-smi 명령어를 치고 결과가 나오는 것을 확인하면 된다.

nvidia-smi
# 무언가 출력되면 성공


(Optional) Linux 기존 NVIDIA Driver 삭제

Ubuntu나 다른 Linux 배포판에 기본적으로 Nouveau라는 오픈소스 NVIDIA 드라이버가 포함되어 있는데, 이것이 설치되어 있고 활성화되어 있다면 아래와 같이 삭제해 주어야 한다. 목적은, 시스템에서 기존 NVIDIA 드라이버 및 커널 모듈을 완전히 제거하고, Nouveau 충돌을 방지하여 새 드라이버 설치를 위한 깨끗한 환경을 만드는 것이다.

  • Nouveau
    • 커널에 내장된 오픈소스 드라이버
    • 별도로 설치하지 않아도 배포 기본 설치파일에 깔려서 동작함
    • 성능이 낮고, CUDA, TensorRT, GPU 연산을 지원하지 않음
  • NVIDIA GPU Driver를 사용해야 AI 모델 학습 및 추론에 필요한 GPU 기능 사용 가능
  • 만약 Nouveau가 설치되어 있다면, 커널에서 해당 드라이버가 GPU를 이미 점유하고 있기 때문에, 공식 NVIDIA 드라이버가 커널 모듈을 제대로 로드하지 못함
    • 즉, 동시에 커널에 로드됨으로써 GPU 충돌이 발생할 수 있음

    • 위의 과정을 거쳐 NVIDIA Driver를 설치했는데 아래와 같이 nvidia-smi가 실패한다면, GPU 드라이버 충돌 의심

      $ nvidia-smi
NVIDIA-SMI has failed because it couldn't communicate with the NVIDIA driver.
  • 이와 같은 상황에서는 아래와 같이 기본 driver를 삭제하고, 다시 재설치해주면 됨


Nouveau 비활성화

Nouveau 블랙리스트 설정을 위해, /etc/modprob.d/blacklist.conf 파일을 수정한다.

# 1. Nouveau 블랙리스트 설정
sudo vi /etc/modprobe.d/blacklist.conf

# Disable open-source nouveau driver (conflicts with official NVIDIA driver)
blacklist nouveau
blacklist lbm-nouveau
options nouveau modeset=0
alias nouveau off
alias lbm-nouveau off

부팅 이미지를 갱신한 후, 시스템을 재부팅한다.

# 2. 부팅 이미지 갱신
sudo update-initramfs -u

# 3. 시스템 재부팅
sudo reboot

재부팅 후, Nouveau 드라이버가 로드되지 않는지 확인한다. 아무 것도 출력되지 않아야 정상이다.

lsmod | grep nouveau
# 아무 것도 출력되지 않음


기존 NVIDIA 커널 모듈 언로드 및 프로세스 종료

NVIDIA 드라이버가 꼬여 있거나, 여러 버전이 섞여 있을 때 깔끔히 지우기 위해 아래 절차를 수행한다. 마지막에 NVIDIA 모듈 확인 시, 아무 것도 출력되지 않아야 정상이다.

# 1. 현재 NVIDIA 모듈 확인
lsmod | grep nvidia

# 2. GPU를 사용하는 프로세스 종료
sudo lsof /dev/nvidia*
# 위에서 표시된 PID를 kill
sudo kill -9 <pid>

# 3. NVIDIA 모듈 언로드
sudo rmmod nvidia_drm
sudo rmmod nvidia_modeset
sudo rmmod nvidia_uvm
sudo rmmod nvidia

# 4. NVIDIA 모듈 확인
lsmod | grep nvidia
# 아무 것도 출력되지 않음


NVIDIA 드라이버 및 관련 패키지 완전 제거

# 1. 모든 nvidia 관련 패키지 제거
sudo apt --purge remove '*nvidia*'
sudo apt --purge remove 'libnvidia*'
sudo apt autoremove -y
sudo apt autoclean -y

# 2. 패키지 잔재 확인
dpkg -l | grep nvidia

# 3. 남은 게 있다면 개별 제거
sudo apt-get remove --purge <남은패키지명>

# 4. 재부팅
sudo reboot


NVIDIA Container Runtime 설정

컨테이너에서 GPU를 사용할 수 있도록 NVIDIA Container Toolkit을 설치하고, 컨테이너 런타임의 설정을 변경한다.

  • NVIDIA Container Toolkit: 컨테이너 내부에서 GPU를 쓸 수 있도록 설정하기 위한 도구 모음
  • Container Runtime: 컨테이너 실행 환경
    • Docker, containerd 등: Docker 사용
  • Nvidia-ctk: Docker runtime 설정 자동화

결국 Kubernetes는 컨테이너 런타임에서 실행되는 컨테이너 관리를 위한 도구이기 때문에, 컨테이너 런타임이 GPU를 인식하는 것이 우선이다.


(Optional) Docker 설치 및 사용자 권한 설정

sudo apt install Docker.io
sudo service Docker restart
sudo usermod -aG Docker $USER


NVIDIA Container Toolkit 설치

# 1. NVIDIA Container Toolkit 저장소 등록
sudo apt install curl
distribution=$(. /etc/os-release;echo $ID$VERSION_ID) && \
curl -fsSL https://nvidia.github.io/libnvidia-container/gpgkey | \
sudo gpg --dearmor -o /usr/share/keyrings/nvidia-container-toolkit-keyring.gpg && \
curl -s -L https://nvidia.github.io/libnvidia-container/$distribution/libnvidia-container.list | \
sed 's#deb https://#deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://#g' | \
sudo tee /etc/apt/sources.list.d/nvidia-container-toolkit.list

# 2. NVIDIA Container Toolkit 설치
sudo apt-get update
sudo apt-get install -y nvidia-container-toolkit


Docker 런타임 설정 변경

nvidia-ctk를 이용하여 Docker 런타임을 변경한다.

sudo nvidia-ctk runtime configure --runtime=Docker

  • nvidia-ctk: NVIDIA Container Toolkit 설정 CLI

  • /etc/Docker/daemon.json 파일이 수정됨: NVIDIA 런타임 등록

    {
  "runtimes": {
    "nvidia": {
      "path": "nvidia-container-runtime",
      "runtimeArgs": []
    }
  },
  "default-runtime": "runc"
}

  • 이후 Docker에서 --runtime=nvidia 혹은 --gpus all 플래그를 인식할 수 있게 됨. GPU 컨테이너 실행 시 해당 옵션을 주면 됨


확인

Docker가 설정 파일을 다시 읽을 수 있도록, Docker를 재시작한다.

sudo systemctl restart Docker

재시작 후, GPU가 컨테이너 내부에서 보이는지 확인한다.

sudo Docker run --rm --runtime=nvidia --gpus all nvidia/cuda:11.6.2-base-ubuntu20.04 nvidia-smi
# 출력 결과가 보여야 함

nvidia-smi 출력 결과가 보이면 된다.


쿠버네티스 환경에 NVIDIA Device Plugin 배포

이제는 쿠버네티스 환경에서 파드가 GPU를 사용할 수 있게 한다.

[Pod Spec]
  ↓  (requests nvidia.com/gpu)
[Kubernetes Scheduler]
  ↓  (assigns to GPU node)
[kubelet]
  ↓
[NVIDIA Device Plugin]
  ↓
[Docker / containerd]
  ↓
[nvidia-container-runtime]
  ↓
[NVIDIA Driver]
  ↓
[GPU Hardware]

Kubernetes 버전 확인

1.10 이상인지 확인한다

kubectl version
Client Version: v.1.29.2
Kustomize Version: v5.0.4-0.2023061165947-6ce0bf390ce3
Server Version: v1.29.2


Helm Chart 배포

$ kubectl get nodes
NAME          STATUS   ROLES                  AGE    VERSION
XXXXXXX-mam   Ready    control-plane,master   3d2h   v1.27.9+k3s1
XXXXXXX02     Ready    <none>                 23h    v1.27.9+k3s1
  • k8s cluster 구성
    • master: non GPU node
    • worker: GPU node


$ helm upgrade -i nvdp nvdp/nvidia-device-plugin \
	--namespace nvidia-device-plugin \
	--create-namespace \
	--version 0.16.0
  • master node에 접속해 NVIDIA k8s Device Plugin daemonset 배포


$ kubectl get daemonset nvdp-nvidia-device-plugin -n nvidia-device-plugin
NAME                        DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
nvdp-nvidia-device-plugin   0         0         0       0            0           <none>          23s
  • daemonset 확인: 현재 클러스터 내에서 GPU가 있는 node가 인식되지 않은 상태로, Device Plugin pod가 어디에도 배포되지 않은 것을 확인할 수 있음

GPU node 라벨링

nvidia-gpu-present-label

  • NVIDIA Device Plugin helm chart의 values.yaml 파일을 보면, daemonset 노드 중 nvidia.com/gpu.present 라벨이 붙어 있는 것을 인식한다는 것을 알 수 있음

    • values.yaml
    • trouble shooting 참고 링크: https://github.com/NVIDIA/k8s-device-plugin/issues/708


 $ kubectl label nodes XXXXXXX02 nvidia.com/gpu.present=true

  • 클러스터에 추가하고자 하는 GPU node에 해당 라벨 추가

    • 노드 정보 확인

      $ kubectl describe node XXXXXXX02
Name:               XXXXXXX02
Roles:              <none>
Labels:             beta.kubernetes.io/arch=amd64
                    beta.kubernetes.io/instance-type=k3s
                    beta.kubernetes.io/os=linux
                    kubernetes.io/arch=amd64
                    kubernetes.io/hostname=innonew02
                    kubernetes.io/os=linux
                    node.kubernetes.io/instance-type=k3s
                    nvidia.com/gpu.present=true # 라벨 추가됨
Annotations:        alpha.kubernetes.io/provided-node-ip: 172.40.10.22
                    flannel.alpha.coreos.com/backend-data: {"VNI":1,"VtepMAC":"3e:3d:a4:26:52:a6"}
                    flannel.alpha.coreos.com/backend-type: vxlan
                    flannel.alpha.coreos.com/kube-subnet-manager: true
                    flannel.alpha.coreos.com/public-ip: 172.40.10.22
                    k3s.io/hostname: innonew02
                    k3s.io/internal-ip: 172.40.10.22
                    k3s.io/node-args: ["agent","--Docker"]
                    k3s.io/node-config-hash: AITGS3UENG3OLFRETTJ3T6FVBFULREX5XXK5TORDBNAAOFCPL2DQ====
                    k3s.io/node-env:
                      {"K3S_DATA_DIR":"/var/lib/rancher/k3s/data/dd87b6b4674aaf5776fcb1cec91f293bca5b6bbdb02dac95e866c2cf6a86ab4e","K3S_NODE_NAME":"innonew02","...
                    management.cattle.io/pod-limits: {"cpu":"150m","ephemeral-storage":"1Gi","memory":"192Mi"}
                    management.cattle.io/pod-requests: {"cpu":"100m","ephemeral-storage":"50Mi","memory":"128Mi","pods":"8"}
                    node.alpha.kubernetes.io/ttl: 0
                    volumes.kubernetes.io/controller-managed-attach-detach: true
(...)


노드 라벨링 추가 시, 해당 노드의 라벨이 인식되며, daemonset에 의해 파드가 배포된다.

$ kubectl get daemonset nvdp-nvidia-device-plugin -n nvidia-device-plugin
NAME                        DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
nvdp-nvidia-device-plugin   1         1         1       1            1           <none>          1h


쿠버네티스 클러스터 GPU 사용 확인

apiVersion: v1
kind: Pod
metadata:
  name: gpu-pod
spec:
  restartPolicy: Never
  containers:
    - name: cuda-container
      image: nvcr.io/nvidia/k8s/cuda-sample:vectoradd-cuda10.2
      resources:
        limits:
          nvidia.com/gpu: 1 # requesting 1 GPU
  tolerations:
  - key: nvidia.com/gpu
    operator: Exists
    effect: NoSchedule

$ kubectl apply -f gpu-test.yaml
  • GPU 사용하는 테스트 파드 배포: 정상적으로 실행된다면, toleration에 의해 GPU가 있는 노드에 스케쥴링됨


$ kubectl logs gpu-pod
[Vector addition of 50000 elements]
Copy input data from the host memory to the CUDA device
CUDA kernel launch with 196 blocks of 256 threads
Copy output data from the CUDA device to the host memory
Test PASSED
Done
  • pod 실행 로그 확인: 정상적으로 실행되었음을 확인할 수 있음




hit count

댓글남기기

참고
