[Kubernetes] CNI 동작 흐름: Pod 생성부터 노드 간 통신까지
앞선 네트워킹 모델·파드 간 통신·CNI 표준에서 다룬 개념들이 실제로 어떤 순서로 동작하는지, 어떤 네임스페이스에서 무슨 인터페이스가 만들어지고, 어떤 라우팅 규칙이 설정되는지를 Flannel(VXLAN) 클러스터에서 Pod이 만들어지고 노드 간에 패킷이 오가는 한 시나리오로 따라간다. 노드 간 도달 메커니즘이 왜 세 가지(오버레이/BGP/클라우드 네이티브)로 나뉘는지는 파드 간 통신 글의 분류·검증을 먼저 보면 도움이 된다. 이 토대 위에 Service 라우팅 계층이 얹히는 과정은 Service와 kube-proxy에서 이어진다.
시나리오 기준:
- CNI 솔루션: Flannel (VXLAN 모드) — 오버레이 분류의 가장 보편적인 구현
- Node 1:
192.168.1.10, Pod CIDR10.244.0.0/24 - Node 2:
192.168.1.20, Pod CIDR10.244.1.0/24

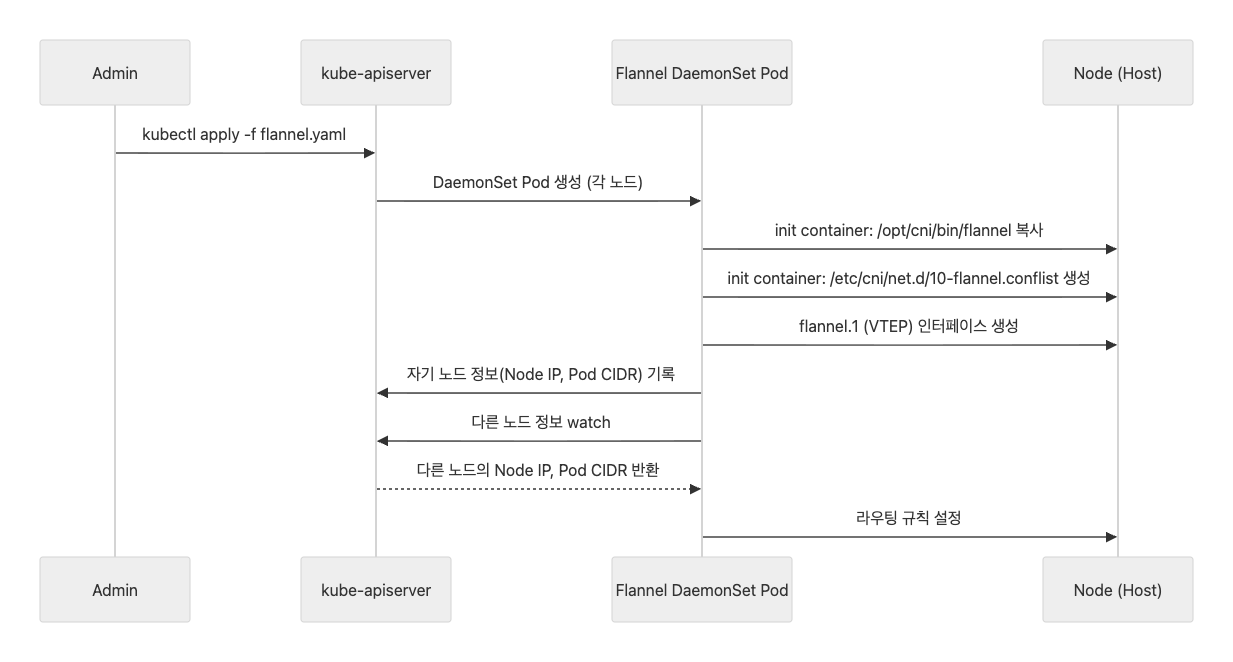

Phase 0. CNI 솔루션 설치
클러스터에 CNI 솔루션을 설치하면, 각 노드에 DaemonSet Pod이 배포되고 네트워크 인프라가 준비된다. Pod이 생성되기 전에 일어나는 단계다.
단계별 상세
1. DaemonSet 배포
kubectl apply -f flannel.yaml
각 노드에 Flannel DaemonSet Pod이 생성된다.
2-3. init container: 바이너리 및 설정 파일 배포
init container가 실행되면서 두 가지를 노드에 복사한다:
/opt/cni/bin/
├── flannel # Flannel CNI 바이너리
├── bridge # bridge 플러그인 (Flannel이 delegate)
└── host-local # IPAM 플러그인
/etc/cni/net.d/
└── 10-flannel.conflist # CNI 설정 파일
4. 메인 컨테이너(에이전트) 시작
init container가 끝나면 메인 컨테이너가 시작된다. Flannel 에이전트로서 상시 실행된다.
5. VTEP 인터페이스 생성
에이전트가 flannel.1 가상 인터페이스를 생성한다. 이 인터페이스가 VXLAN 캡슐화/역캡슐화를 수행하는 VTEP이다.
6. 토폴로지 공유
에이전트들이 서로 직접 통신하는 것이 아니다. 각 에이전트가 kube-apiserver를 통해 간접적으로 클러스터 네트워크 토폴로지를 공유한다:
- 각 에이전트가 자기 노드의 정보를 Kubernetes Node 오브젝트의 annotation에 기록
- kube-apiserver를 watch하면서 다른 노드들의 annotation을 읽어옴
결과적으로 각 에이전트는 다음과 같은 매핑을 알게 된다:
- Node 1 → Pod CIDR:
10.244.0.0/24, Node IP:192.168.1.10 - Node 2 → Pod CIDR:
10.244.1.0/24, Node IP:192.168.1.20
7. 라우팅 규칙 설정
에이전트가 토폴로지 정보를 바탕으로 노드에 세 가지 테이블을 설정한다. 이 세 테이블이 함께 동작해야 VXLAN 캡슐화가 가능하다:
# Node 1 기준
# (1) 라우팅 테이블: "이 대역은 어느 인터페이스, 어느 next-hop으로 보낼지"
10.244.0.0/24 dev cni0 # 자기 노드 대역 → bridge (cni0 생성 후)
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink # Node 2 대역 → VTEP
# (2) ARP/neighbor 테이블: "next-hop IP의 MAC 주소"
# ip neigh add 10.244.1.0 lladdr aa:bb:cc:dd:ee:f2 dev flannel.1 nud permanent
# (3) FDB(forwarding database): "이 MAC을 가진 VTEP의 물리 노드 IP"
# bridge fdb add aa:bb:cc:dd:ee:f2 dev flannel.1 dst 192.168.1.20
패킷 전송 시 커널은 이 세 테이블을 순서대로 참조한다:
| 순서 | 테이블 | 질문 | 답 (예시) |
|---|---|---|---|
| 1 | 라우팅 테이블 | 10.244.1.2는 어디로? |
next-hop 10.244.1.0, dev flannel.1 |
| 2 | ARP/neighbor | 10.244.1.0의 MAC은? |
aa:bb:cc:dd:ee:f2 |
| 3 | FDB | 이 MAC은 물리적으로 어디? | 192.168.1.20 (Node 2) |
최종적으로 커널은 192.168.1.20을 외부 목적지로 하는 VXLAN 캡슐화 패킷을 만든다.
onlink 플래그: 커널은 라우팅 엔트리를 추가할 때 “next-hop IP가 이 인터페이스의 직접 연결된 서브넷 안에 있는가?”를 확인한다. Node 1의 flannel.1 IP는 10.244.0.0/32인데, next-hop 10.244.1.0은 이 /32 범위에 포함되지 않으므로 커널이 라우트 추가를 거부한다. onlink는 이 서브넷 체크를 건너뛰라는 지시다.
새 노드가 추가되면 kube-apiserver에 새 Node 오브젝트가 생기고, 각 에이전트가 이를 watch로 감지하여 해당 노드의 엔트리를 세 테이블 모두에 자동으로 추가한다.
Phase 0 완료 후 노드 상태
Node 1 (192.168.1.10)
┌─────────────────────────────────────────────────┐
│ User Space │
│ ┌───────────────────────────────────────────┐ │
│ │ flannel agent (DaemonSet Pod) │ │
│ │ - watches kube-apiserver for Node info │ │
│ │ - topology: Node2=10.244.1.0/24 │ │
│ │ - manages routing rules │ │
│ └───────────────────────────────────────────┘ │
│ │
│ Kernel │
│ ┌───────────────────────────────────────────┐ │
│ │ Routing table: │ │
│ │ 10.244.1.0/24 via flannel.1 │ │
│ ├───────────────────────────────────────────┤ │
│ │ flannel.1 (VTEP) eth0 (192.168.1.10) │ │
│ └───────────────────────────────────────────┘ │
└─────────────────────────────────────────────────┘
아직 cni0 bridge는 없다 (첫 번째 Pod이 생성될 때 만들어진다)

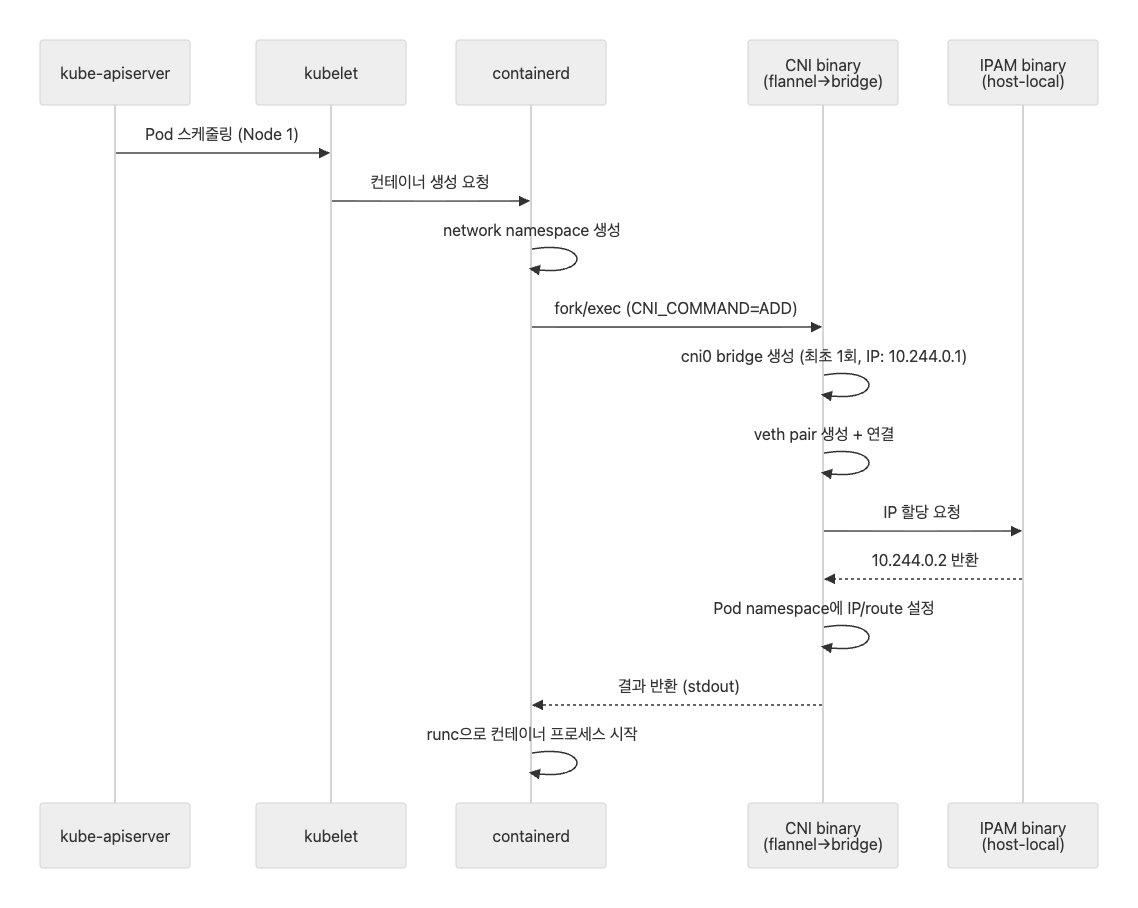

Phase 1. Pod 생성
Node 1에 Pod이 스케줄링되면, kubelet → containerd → CNI 바이너리 순서로 네트워크가 설정된다.
단계별 상세
8. 스케줄링
kube-apiserver가 Pod을 Node 1에 스케줄링한다.
9. kubelet → containerd
Node 1의 kubelet이 이를 감지하고, containerd에 컨테이너 생성을 요청한다.
10. 네트워크 네임스페이스 생성
containerd가 새로운 네트워크 네임스페이스를 생성한다:
/var/run/netns/cni-xxxx-yyyy
이 시점에서 네임스페이스 안에는 lo (loopback) 인터페이스만 있다.
11. CNI 바이너리 호출
containerd가 /etc/cni/net.d/10-flannel.conflist를 읽고, /opt/cni/bin/flannel을 fork/exec한다:
CNI_COMMAND=ADD \
CNI_CONTAINERID=abc123 \
CNI_NETNS=/var/run/netns/cni-xxxx-yyyy \
CNI_IFNAME=eth0 \
CNI_PATH=/opt/cni/bin \
/opt/cni/bin/flannel < /etc/cni/net.d/10-flannel.conflist
12. flannel → bridge delegate
flannel 바이너리는 실제 네트워크 구성을 bridge 플러그인에 위임(delegate)한다.
13. cni0 bridge 생성 (최초 1회)
bridge 플러그인이 cni0 bridge가 없으면 생성하고, 게이트웨이 IP를 할당한다:
ip link add cni0 type bridge
ip addr add 10.244.0.1/24 dev cni0
ip link set cni0 up
두 번째 Pod부터는 이미 존재하므로 건너뛴다.
14. veth pair 생성 + 연결
# veth pair 생성
ip link add vethXXX type veth peer name eth0
# 한쪽을 Pod 네임스페이스로 이동
ip link set eth0 netns /var/run/netns/cni-xxxx-yyyy
# 다른 쪽을 cni0 bridge에 연결
ip link set vethXXX master cni0
ip link set vethXXX up
15. IPAM 플러그인 호출
bridge 플러그인이 host-local IPAM 플러그인을 호출한다. host-local은 10.244.0.0/24 서브넷에서 사용 가능한 IP를 선택하여 반환한다:
# host-local이 로컬 파일로 IP 할당 기록
/var/lib/cni/networks/cbr0/10.244.0.2
16. Pod 네임스페이스 내 설정
bridge 플러그인이 반환받은 IP로 Pod 네임스페이스 안을 설정한다:
ip netns exec cni-xxxx-yyyy ip addr add 10.244.0.2/24 dev eth0
ip netns exec cni-xxxx-yyyy ip link set eth0 up
ip netns exec cni-xxxx-yyyy ip route add default via 10.244.0.1
17. 결과 반환
바이너리가 JSON 결과를 stdout으로 반환한다. containerd가 이를 수신한다.
18. 컨테이너 프로세스 시작
containerd가 runc를 통해 컨테이너 프로세스를 시작한다. 네트워크와 프로세스가 모두 준비되면 Pod이 Running 상태가 된다.
Phase 1 완료 후 노드 상태
Pod A(10.244.0.2)와 Pod B(10.244.0.3)가 생성된 후의 상태:
Node 1 (192.168.1.10)
┌─────────────────────────────────────────────────────────────────────┐
│ User Space │
│ ┌─────────────────────────┐ │
│ │ flannel agent(DaemonSet)│ │
│ └─────────────────────────┘ │
│ ┌─────────────────┐ ┌─────────────────┐ │
│ │ Pod A │ │ Pod B │ │
│ │ (container proc)│ │ (container proc)│ │
│ └─────────────────┘ └─────────────────┘ │
│─────────────────────────────────────────────────────────────────────│
│ Kernel │
│ │
│ Pod A netns: Pod B netns: │
│ ┌──────────────────┐ ┌──────────────────┐ │
│ │ lo │ │ lo │ │
│ │ eth0 (10.244.0.2)│ │ eth0 (10.244.0.3)│ │
│ │ route: default │ │ route: default │ │
│ │ via 10.244.0.1 │ │ via 10.244.0.1 │ │
│ └────────┬─────────┘ └────────┬─────────┘ │
│ │ veth pair │ veth pair │
│ Host netns: │
│ ┌──────────────────────────────────────────────────────────┐ │
│ │ vethXXX ──┐ │ │
│ │ vethYYY ──┤── cni0 (bridge, 10.244.0.1) │ │
│ │ │ │ │
│ │ flannel.1 (VTEP) │ │
│ │ eth0 (192.168.1.10) │ │
│ ├──────────────────────────────────────────────────────────┤ │
│ │ Routing table: │ │
│ │ 10.244.0.0/24 dev cni0 │ │
│ │ 10.244.1.0/24 via 10.244.1.0 dev flannel.1 │ │
│ ├──────────────────────────────────────────────────────────┤ │
│ │ iptables (MASQUERADE): │ │
│ │ -s 10.244.0.0/16 ! -d 10.244.0.0/16 -j MASQUERADE │ │
│ │ (Pod → 클러스터 외부 시 SNAT) │ │
│ └──────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────┘

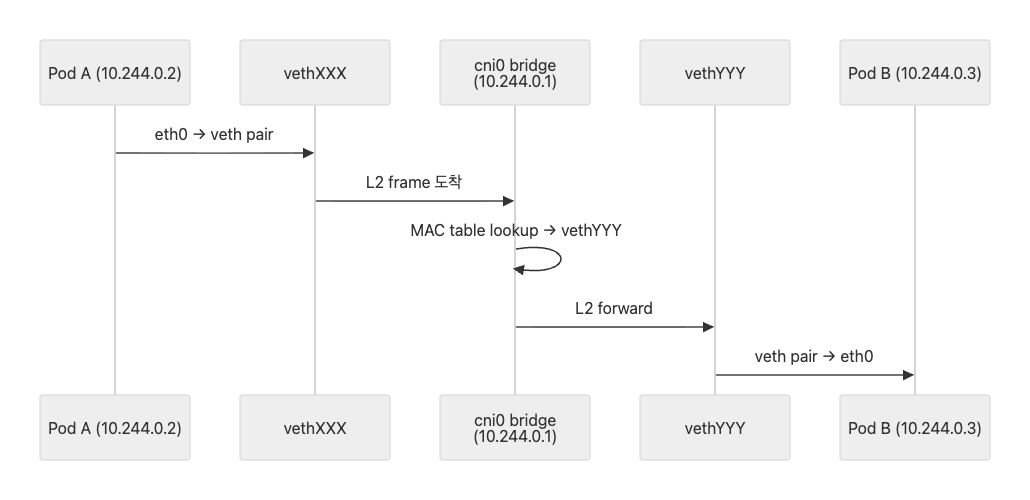

Phase 2. 같은 노드 내 Pod 간 통신
Pod A(10.244.0.2) → Pod B(10.244.0.3)
단계별 상세
19. Pod A의 프로세스가 10.244.0.3으로 패킷 전송
20. Pod A 네임스페이스의 라우팅 테이블 확인:
10.244.0.0/24 dev eth0→ 같은 서브넷이므로 eth0으로 직접 전송
21. 패킷이 eth0 → veth pair → 호스트의 vethXXX → cni0 bridge 도착
22. cni0 bridge가 L2 스위치로서 MAC 주소 테이블을 확인하고, 10.244.0.3의 MAC이 vethYYY에 연결되어 있음을 알고 해당 포트로 전달
23. vethYYY → veth pair → Pod B의 eth0에 도착
오버레이나 VTEP은 관여하지 않는다. 같은 bridge에 연결된 Pod끼리는 L2 스위칭만으로 통신한다.

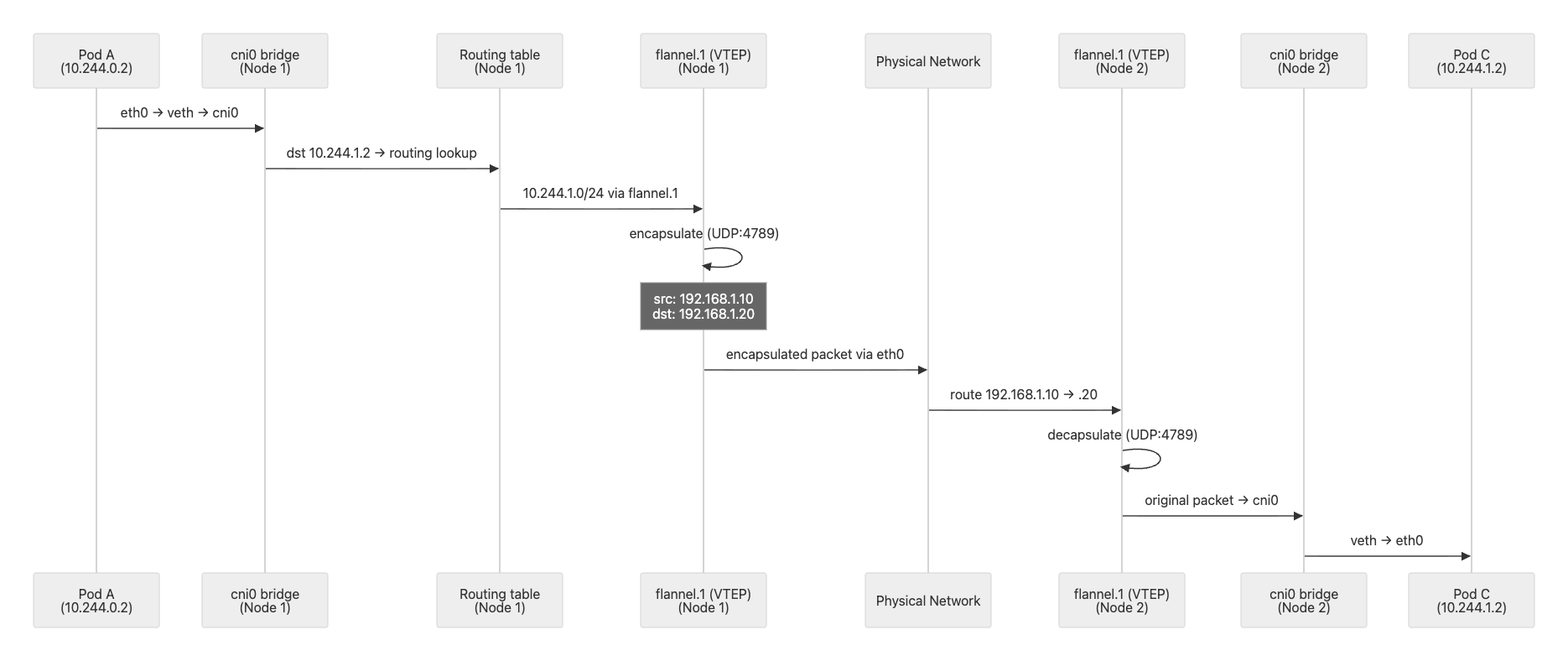

Phase 3. 다른 노드의 Pod과 통신
Pod A(10.244.0.2, Node 1) → Pod C(10.244.1.2, Node 2)
단계별 상세
출발: Node 1
24. Pod A의 프로세스가 10.244.1.2로 패킷 전송
25. Pod A 네임스페이스의 라우팅 테이블 확인:
10.244.1.2는10.244.0.0/24(같은 서브넷)에 해당하지 않음default via 10.244.0.1→ 기본 게이트웨이(cni0 bridge)로 전송
26. 패킷이 eth0 → veth pair → cni0 bridge → 호스트 네임스페이스
27. 호스트 커널이 라우팅 테이블 확인:
10.244.1.0/24 via 10.244.1.0 dev flannel.1
→ flannel.1 (VTEP)으로 전달
캡슐화
28. VTEP(flannel.1)이 원본 L2 프레임을 캡슐화:
Original:
[src MAC | dst MAC | src: 10.244.0.2 | dst: 10.244.1.2 | data]
Encapsulated:
[outer src: 192.168.1.10 | outer dst: 192.168.1.20 | UDP:4789 | VXLAN hdr | original L2 frame]
에이전트의 토폴로지 정보로 10.244.1.0/24 → Node 2 (192.168.1.20)임을 알고 있다.
물리 네트워크 전달
29. 캡슐화된 패킷이 노드의 eth0 (192.168.1.10)을 통해 전송
30. 물리 네트워크(스위치, 라우터)가 192.168.1.10 → 192.168.1.20으로 라우팅. 물리 네트워크는 Pod IP(10.244.x.x)를 전혀 모른다. 언더레이 대역(192.168.1.x)의 일반 트래픽으로만 보인다.
도착: Node 2
31. Node 2의 커널이 UDP:4789 패킷 수신 → VXLAN으로 식별
32. Node 2의 VTEP(flannel.1)이 역캡슐화 → 원본 L2 프레임 복원
33. 커널이 라우팅 테이블 확인:
10.244.1.0/24 dev cni0
→ cni0 bridge로 전달
34. cni0 → MAC 테이블 lookup → vethZZZ → Pod C의 eth0 도착
응답 패킷
Pod C → Pod A 응답은 정확히 역방향으로 동일한 과정을 거친다. Node 2의 VTEP이 캡슐화하고, Node 1의 VTEP이 역캡슐화한다.

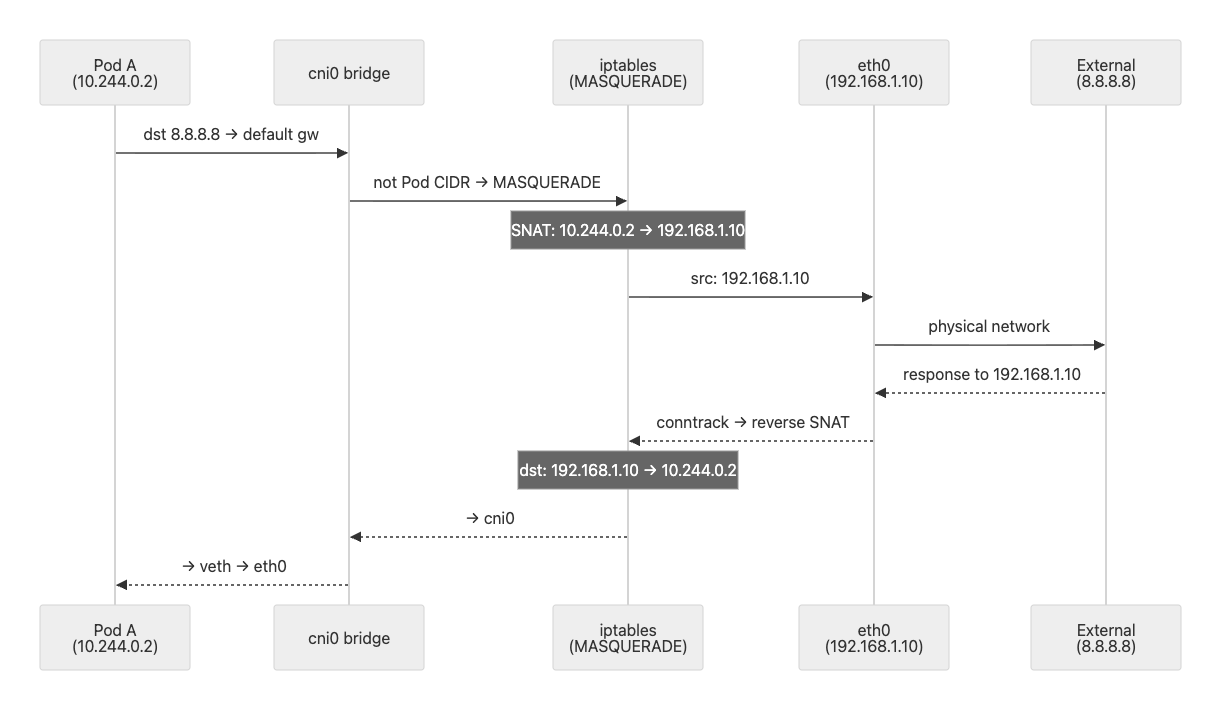

Phase 4. Pod → 클러스터 외부 통신
Pod A(10.244.0.2) → 외부 서버(8.8.8.8)
단계별 상세
35. Pod A가 8.8.8.8로 패킷 전송
36. Pod 네임스페이스: default via 10.244.0.1 → cni0 bridge로
37. 호스트 커널 라우팅 테이블: 8.8.8.8은 Pod CIDR(10.244.x.x)에 해당하지 않음 → 호스트의 default gateway로
38. iptables MASQUERADE 규칙 적용:
-s 10.244.0.0/16 ! -d 10.244.0.0/16 -j MASQUERADE
출발지가 Pod CIDR이고 목적지가 Pod CIDR이 아닌 경우 → SNAT 적용. 출발지 IP가 10.244.0.2 → 192.168.1.10 (노드 IP)으로 변환된다.
39. 패킷이 eth0을 통해 외부로 전송. 외부 네트워크는 노드 IP(192.168.1.10)만 본다.
40. 응답 패킷이 192.168.1.10으로 돌아오면, conntrack이 역변환하여 10.244.0.2로 전달한다.
이 MASQUERADE 규칙은 CNI 플러그인 또는 에이전트가 설정한다. Pod 간 통신(10.244.x.x → 10.244.x.x)은 MASQUERADE 대상이 아니므로 NAT 없이 직접 통신한다는 Kubernetes 네트워킹 모델의 원칙이 지켜진다.
단면도: 노드의 네트워크 스택
두 노드에 각각 Pod이 있는 상태의 전체 구조:
Node 1 (192.168.1.10) Node 2 (192.168.1.20)
Pod CIDR: 10.244.0.0/24 Pod CIDR: 10.244.1.0/24
┌────────────────────────────────────────┐ ┌────────────────────────────────────────┐
│ User Space │ │ User Space │
│ ┌──────────┐ ┌──────────┐ │ │ ┌──────────┐ ┌──────────┐ │
│ │ Pod A │ │ Pod B │ │ │ │ Pod C │ │ Pod D │ │
│ │ .0.2 │ │ .0.3 │ │ │ │ .1.2 │ │ .1.3 │ │
│ └────┬─────┘ └────┬─────┘ │ │ └────┬─────┘ └────┬─────┘ │
│═══════╪══════════════╪═════════════════│ │═════════════════╪═════════════╪════════│
│ │ Kernel │ │ │ │ Kernel │ │
│ Pod netns: Pod netns: │ │ Pod netns: Pod netns: │
│ ┌─────────┐ ┌─────────┐ │ │ ┌─────────┐ ┌─────────┐ │
│ │eth0 │ │eth0 │ │ │ │eth0 │ │eth0 │ │
│ │10.244. │ │10.244. │ │ │ │10.244. │ │10.244. │ │
│ │0.2 │ │0.3 │ │ │ │1.2 │ │1.3 │ │
│ └────┬────┘ └────┬────┘ │ │ └────┬────┘ └────┬────┘ │
│ │veth │veth │ │ │veth │veth │
│ Host netns: │ │ Host netns: │
│ ┌────────────────────────────────┐ │ │ ┌────────────────────────────────┐ │
│ │ vethXXX─┐ │ │ │ │ ┌─vethZZZ │ │
│ │ vethYYY─┤ cni0 (10.244.0.1) │ │ │ │ (10.244.1.1) cni0 ├─vethWWW │ │
│ │ └────────┬────────────│ │ │ │────────────┬────────┘ │ │
│ │ │ │ │ │ │ │ │ │
│ │ flannel.1 (VTEP) │ │ │ │ │ │ flannel.1 (VTEP) │ │
│ │ └────────┤ │ │ │ │ ├────────┘ │ │
│ │ │ │ │ │ │ │ │ │
│ │ eth0 (192.168.1.10) │ │ │ │ eth0 (192.168.1.20) │ │
│ ├────────────────────────────────┤ │ │ ├────────────────────────────────┤ │
│ │ Routing: │ │ │ │ Routing: │ │
│ │ 10.244.0.0/24 dev cni0 │ │ │ │ 10.244.1.0/24 dev cni0 │ │
│ │ 10.244.1.0/24 dev flannel.1 │ │ │ │ 10.244.0.0/24 dev flannel.1 │ │
│ ├────────────────────────────────┤ │ │ ├────────────────────────────────┤ │
│ │ iptables: │ │ │ │ iptables: │ │
│ │ MASQUERADE (Pod→external) │ │ │ │ MASQUERADE (Pod→external) │ │
│ └───────────┬────────────────────┘ │ │ └────────────────────┬───────────┘ │
└──────────────┼─────────────────────────┘ └─────────────────────────┼──────────────┘
│ Physical Network (192.168.1.0/24) │
└─────────────────────────────────────────────────────────┘
overlay: UDP:4789 (VXLAN)
underlay: 192.168.1.x routing
정리
| Phase | 일어나는 일 | 주체 | 시점 |
|---|---|---|---|
| 0. CNI 설치 | 바이너리 배포, VTEP 생성, 라우팅 규칙 설정 | DaemonSet 에이전트 | 클러스터 1회 |
| 1. Pod 생성 | namespace 생성, veth pair, cni0 bridge, IP 할당 | containerd → CNI 바이너리 | Pod마다 |
| 2. 같은 노드 통신 | cni0 bridge가 L2 스위칭 | 커널 (bridge) | 패킷마다 |
| 3. 다른 노드 통신 | 라우팅 → VTEP → 캡슐화 → 물리 네트워크 → 역캡슐화 | 커널 (routing + VTEP) | 패킷마다 |
| 4. 외부 통신 | iptables MASQUERADE (SNAT) | 커널 (netfilter) | 패킷마다 |
