[EKS] GitOps 기반 SaaS: 실습 환경 구성 - 3. 설치

· 6 분 소요

최영락님의 AWS EKS Workshop Study(AEWS) 6주차 학습 내용을 기반으로 합니다.


TL;DR

  • CloudFormation 콘솔에서 스택 생성 → ~30분 후 자동으로 전체 환경 구축
  • 스택 배포 중 SSM Session Manager로 EC2에 접속하면 terraform-install.log로 진행 상황을 실시간 모니터링할 수 있다
  • CREATE_COMPLETE = 1단계(CloudFormation) + 2단계(Terraform) 모두 완료된 상태


사전 준비

최영락님께서 AWS 워크숍 환경을 제공해 주셔서 1회차 실습을 진행했는데, 내부 구조를 더 자세히 이해하기 위해 2회차에는 개인 AWS 계정에서 직접 CloudFormation으로 배포해 보았다.


CloudFormation 스택 생성

템플릿 업로드

  1. AWS CloudFormation 콘솔로 이동한다

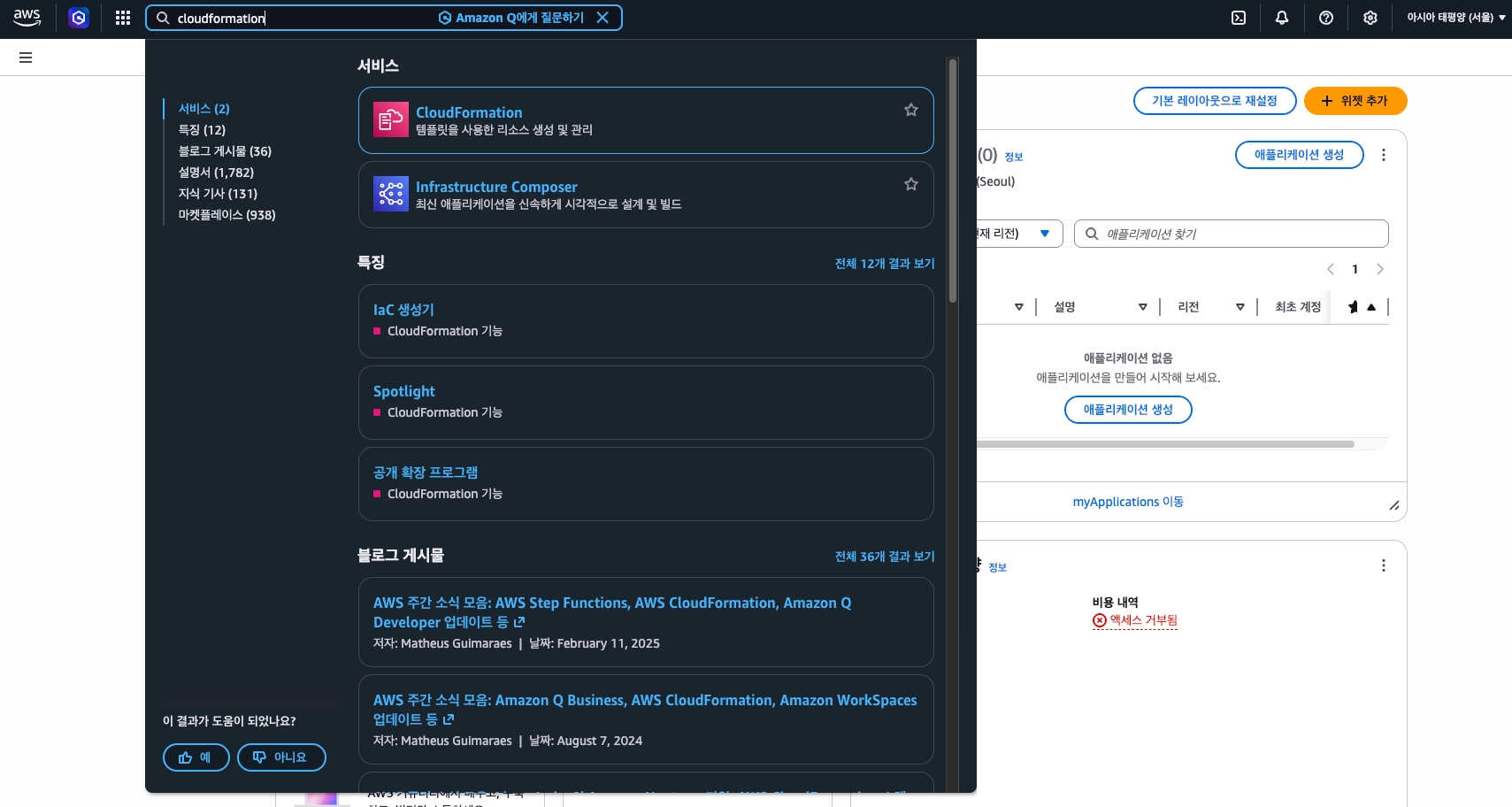

CloudFormation 콘솔 검색

AWS 콘솔에서 CloudFormation 검색

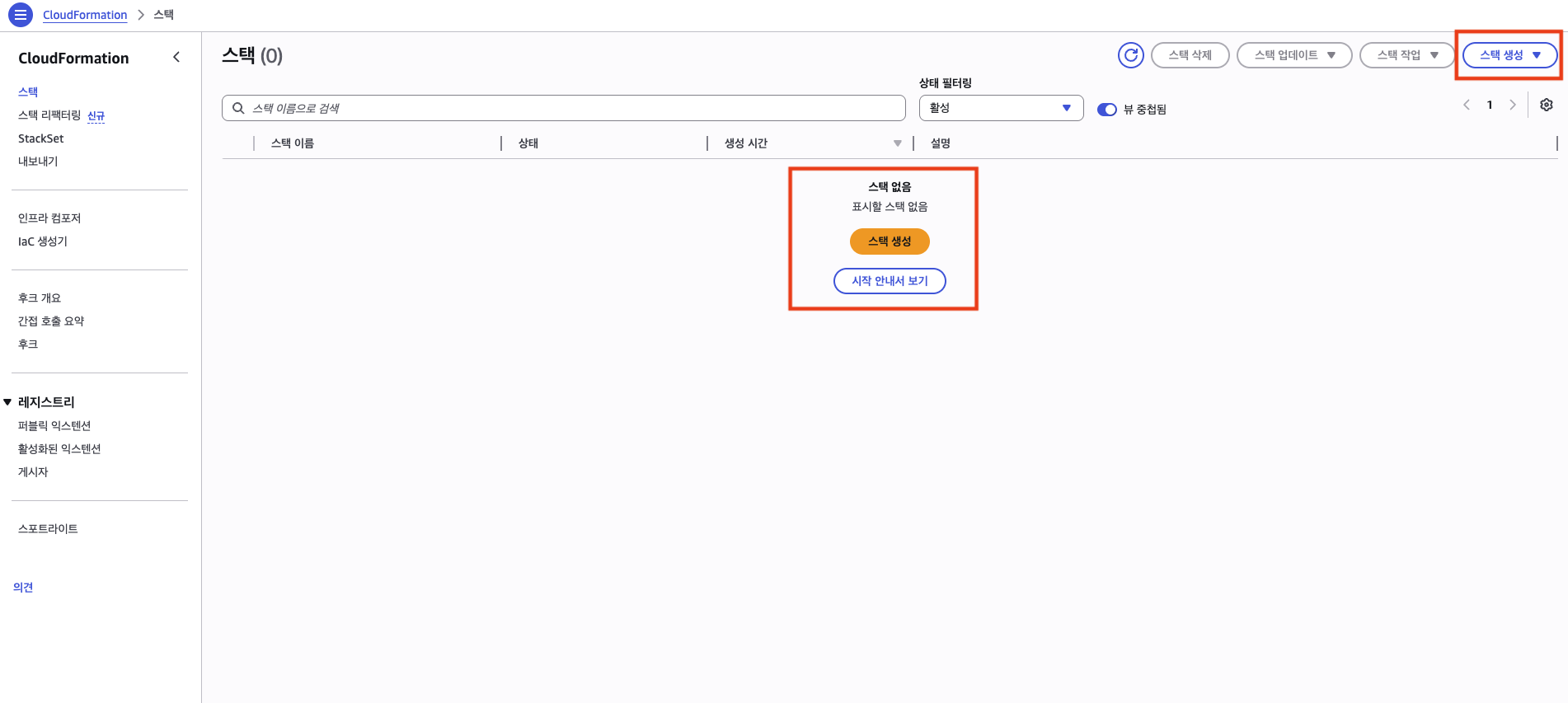

CloudFormation 스택 목록

CloudFormation 스택 목록 — 초기 상태
  1. “스택 생성” → “새 리소스 사용(표준)”을 선택한다

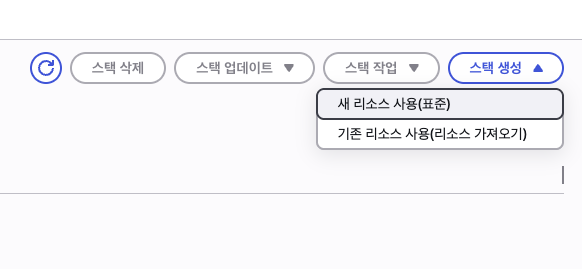

스택 생성 메뉴

스택 생성 → 새 리소스 사용(표준) 선택
  1. “템플릿 파일 업로드”를 선택하고, 이 리포지토리의 helpers/vs-code-ec2.yaml 파일을 업로드한다

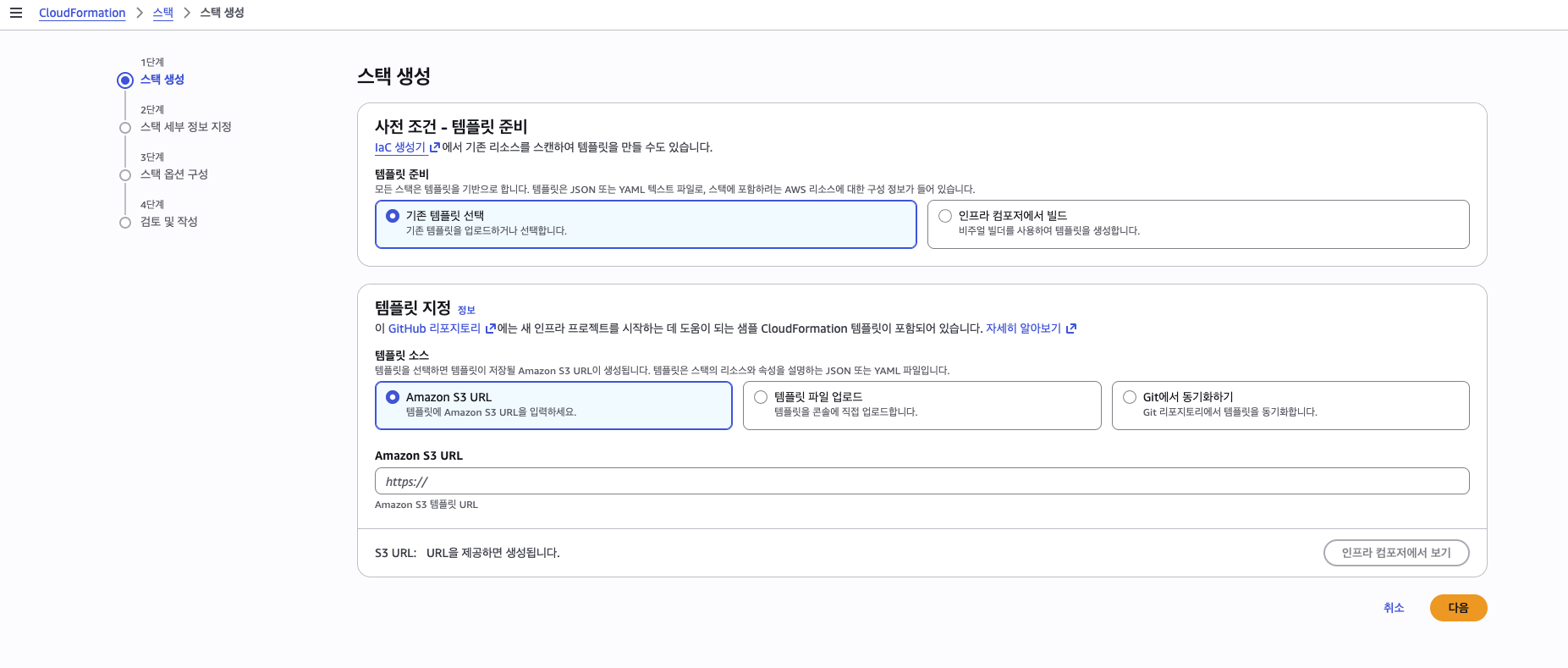

S3 URL 입력 화면

1단계: 기존 템플릿 선택 — Amazon S3 URL 또는 템플릿 파일 업로드 선택

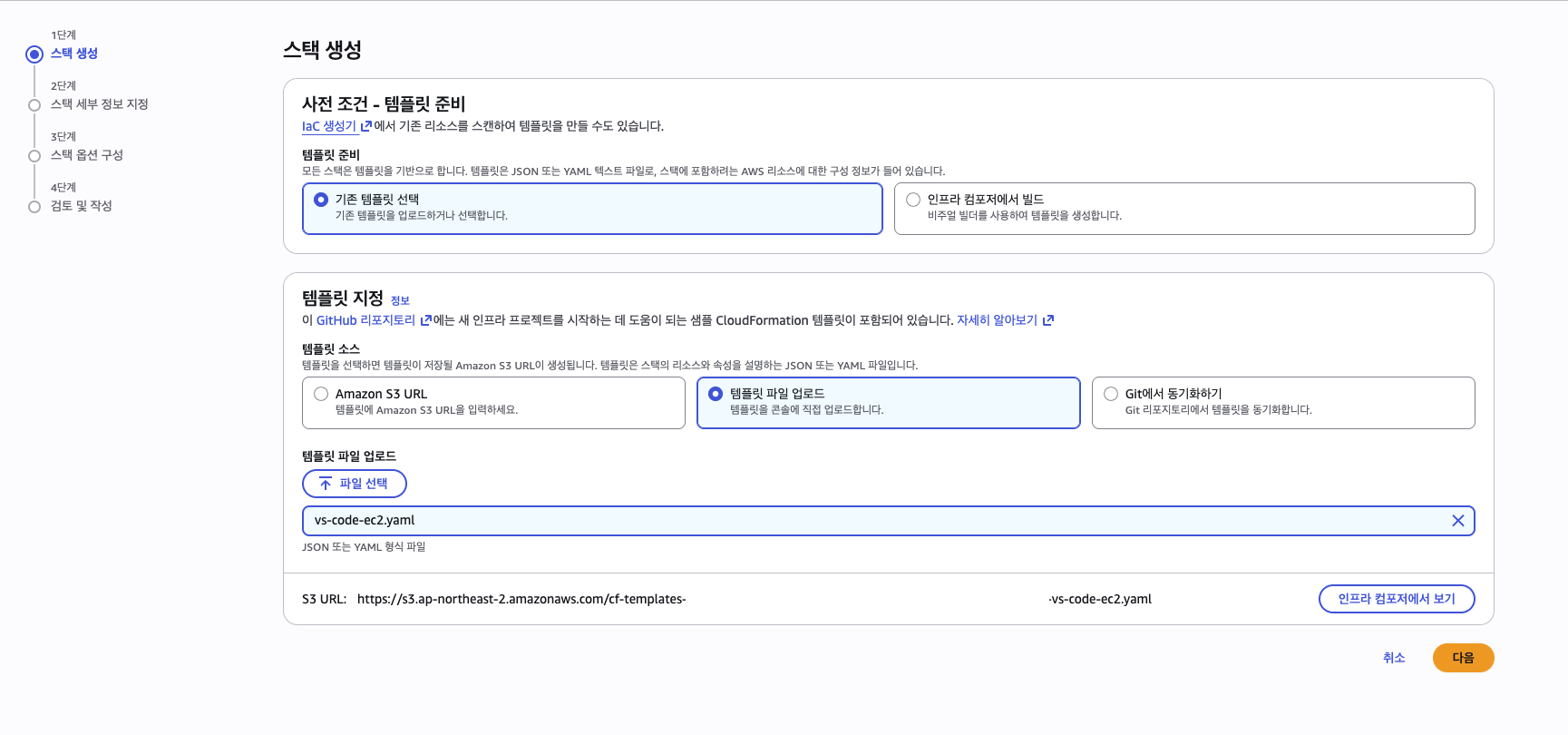

템플릿 파일 업로드

1단계: 템플릿 파일 업로드 — vs-code-ec2.yaml 선택

스택 세부 정보 지정

“다음”을 클릭하여 스택 세부 정보를 지정한다.

스택 이름: eks-saas-gitops-vscode

파라미터 구성:

파라미터 값 비고
EnvironmentName eks-saas-gitops 기본값
InstanceType t3.large 기본값
AllowedIP 본인 공인 IP/32 보안을 위해 0.0.0.0/0 대신 특정 IP 사용 권장
LatestAmiId 기본값 유지 SSM에서 최신 AL2023 AMI 자동 조회

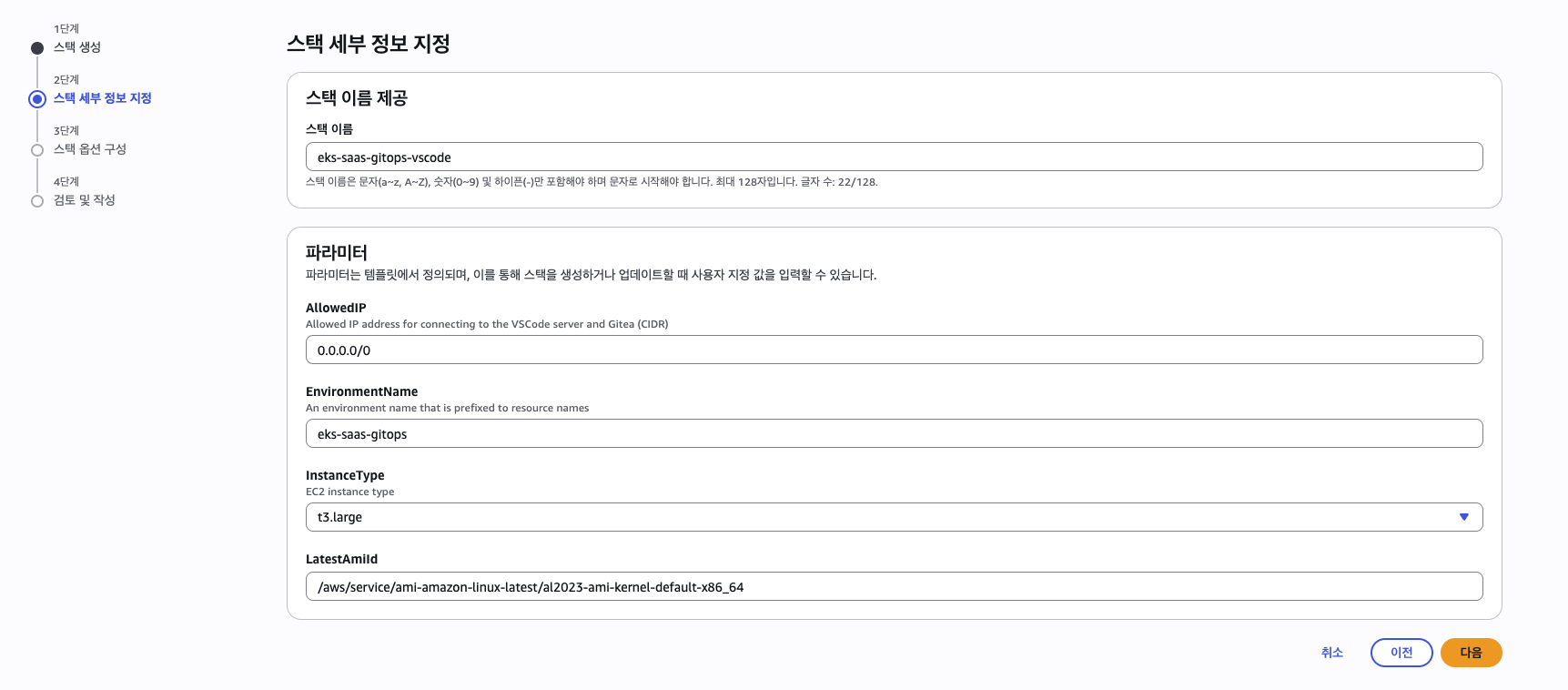

파라미터 기본값

2단계: 스택 세부 정보 지정 — 파라미터 기본값. AllowedIP가 0.0.0.0/0으로 설정되어 있다

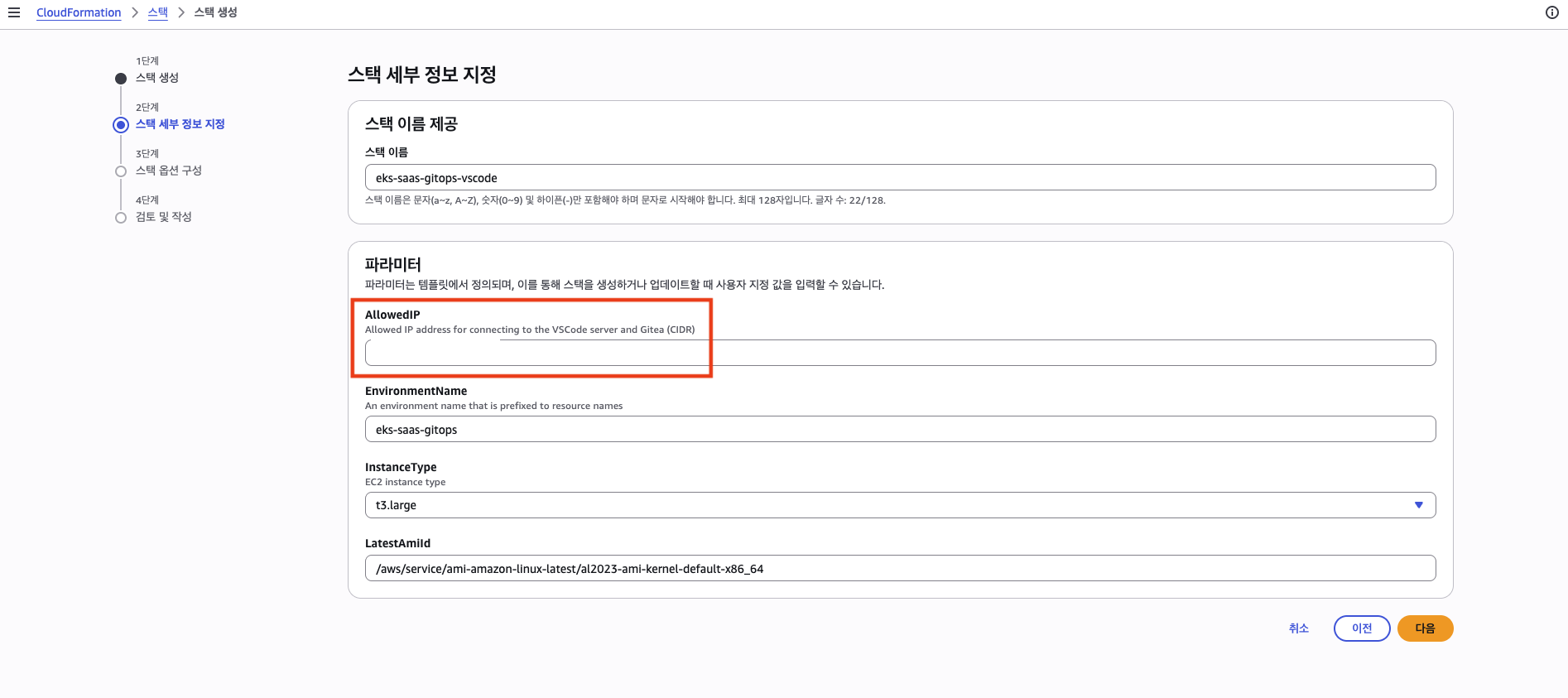

파라미터 실제 값

2단계: AllowedIP에 본인 공인 IP/32를 입력한 모습

AllowedIP 설정

AllowedIP는 VS Code 서버 EC2의 보안 그룹에 허용할 소스 CIDR이다. EC2 보안 그룹은 출발지를 공인 IP 기준으로 판단하므로, 사설 IP(예: 192.168.x.x, 10.x.x.x)를 넣으면 접속할 수 없다.

상황 권장 CIDR 예시
집/개인 PC 내 공인 IP/32 123.45.67.89/32
회사/VPN 회사 egress IP 대역 203.0.113.0/24
테스트/단기 실습 (비권장) 0.0.0.0/0 전체 오픈

현재 공인 IP는 터미널에서 확인할 수 있다.

curl ifconfig.me

/32는 “정확히 그 IP 하나만 허용”이라는 의미다.

스택 옵션 구성

기본값 그대로 유지하면 된다.

옵션 의미 실습에서
태그 리소스 라벨링 용도 불필요 (템플릿이 자동 태깅)
IAM 역할 CFN이 위임받을 역할 비워두면 현재 사용자 권한으로 실행
스택 실패 옵션 실패 시 리소스 롤백 모든 리소스 롤백 (기본값 유지)
롤백 중 삭제 삭제 정책 사용 기본값 유지

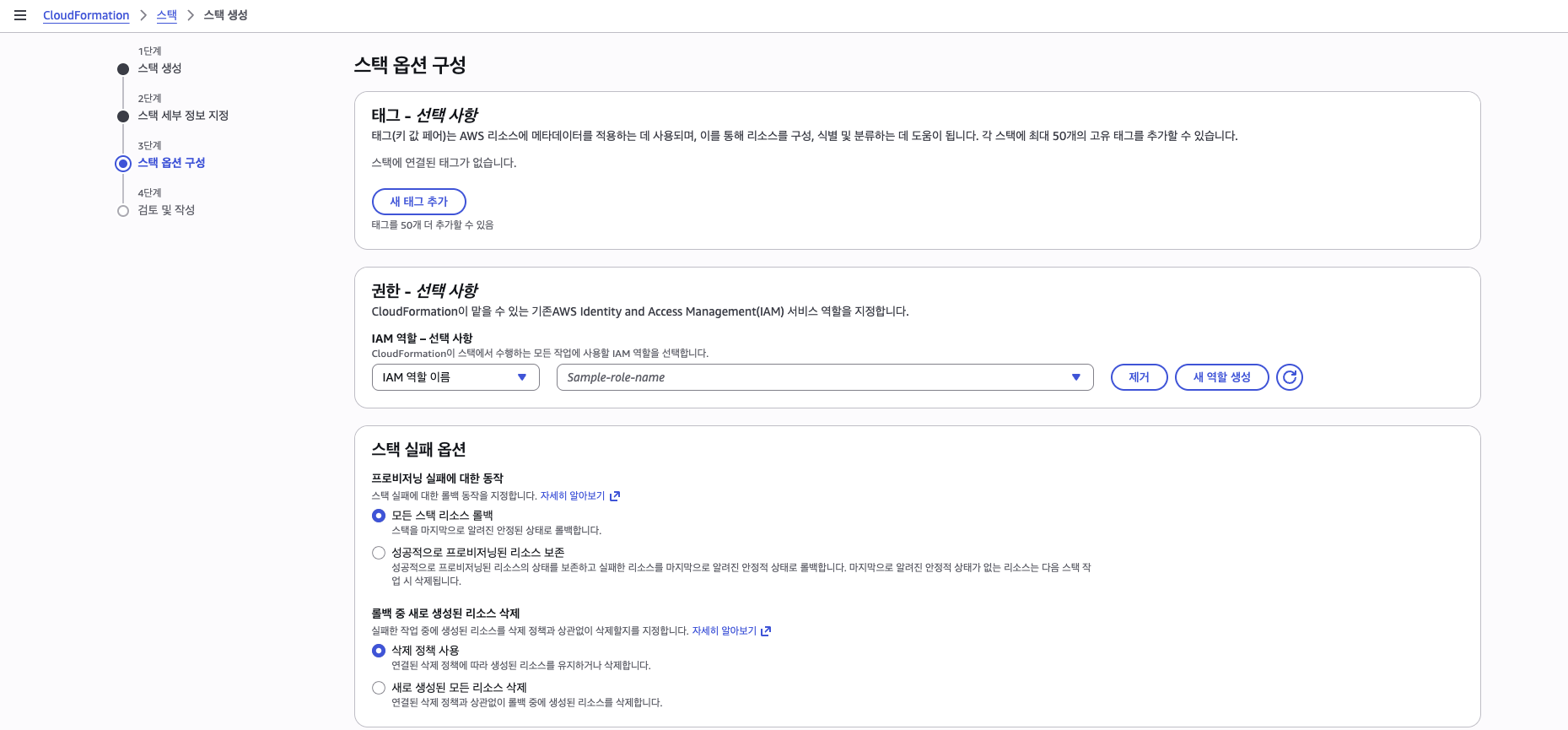

스택 옵션 구성

3단계: 스택 옵션 구성 — 태그, IAM 역할, 스택 실패 옵션 등 기본값 유지

IAM 기능 승인 및 전송

맨 아래 “기능” 섹션의 체크박스를 반드시 체크해야 한다.

AWS CloudFormation에서 사용자 지정 이름으로 IAM 리소스를 생성할 수 있음을 승인합니다.

이 템플릿은 eks-saas-gitops-admin이라는 고정 이름의 IAM Role(+ AdministratorAccess 권한)과 InstanceProfile을 만든다. 사용자 지정 이름의 IAM 리소스를 생성하기 때문에 CAPABILITY_NAMED_IAM 승인이 필요하다.

체크하지 않으면 다음 에러로 즉시 실패한다.

Requires capabilities : [CAPABILITY_NAMED_IAM]

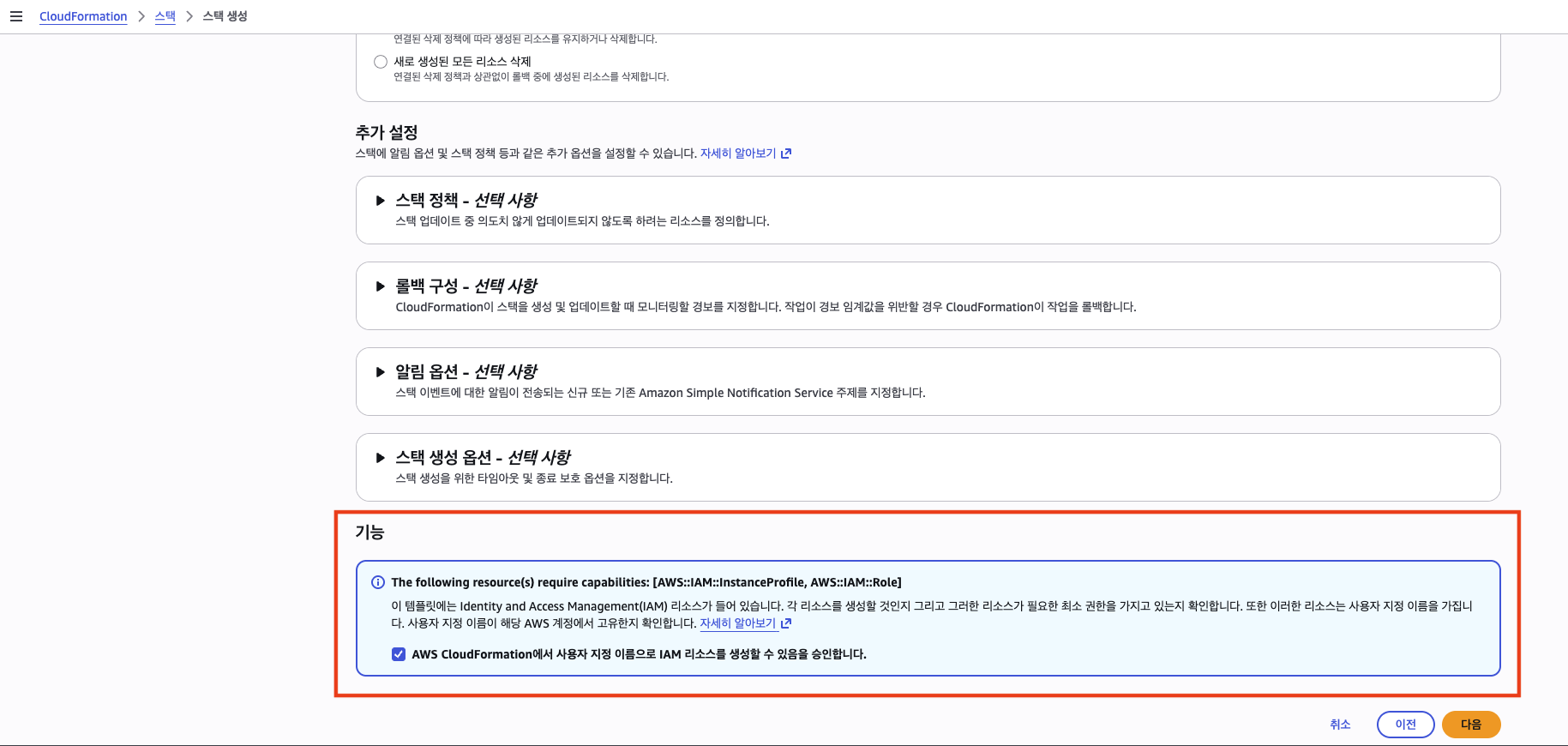

IAM 기능 승인

3단계 하단: 기능 섹션 — IAM 리소스 생성 승인 체크박스를 반드시 체크해야 한다

체크 후 “전송” 버튼을 클릭하면 스택 생성이 시작된다.

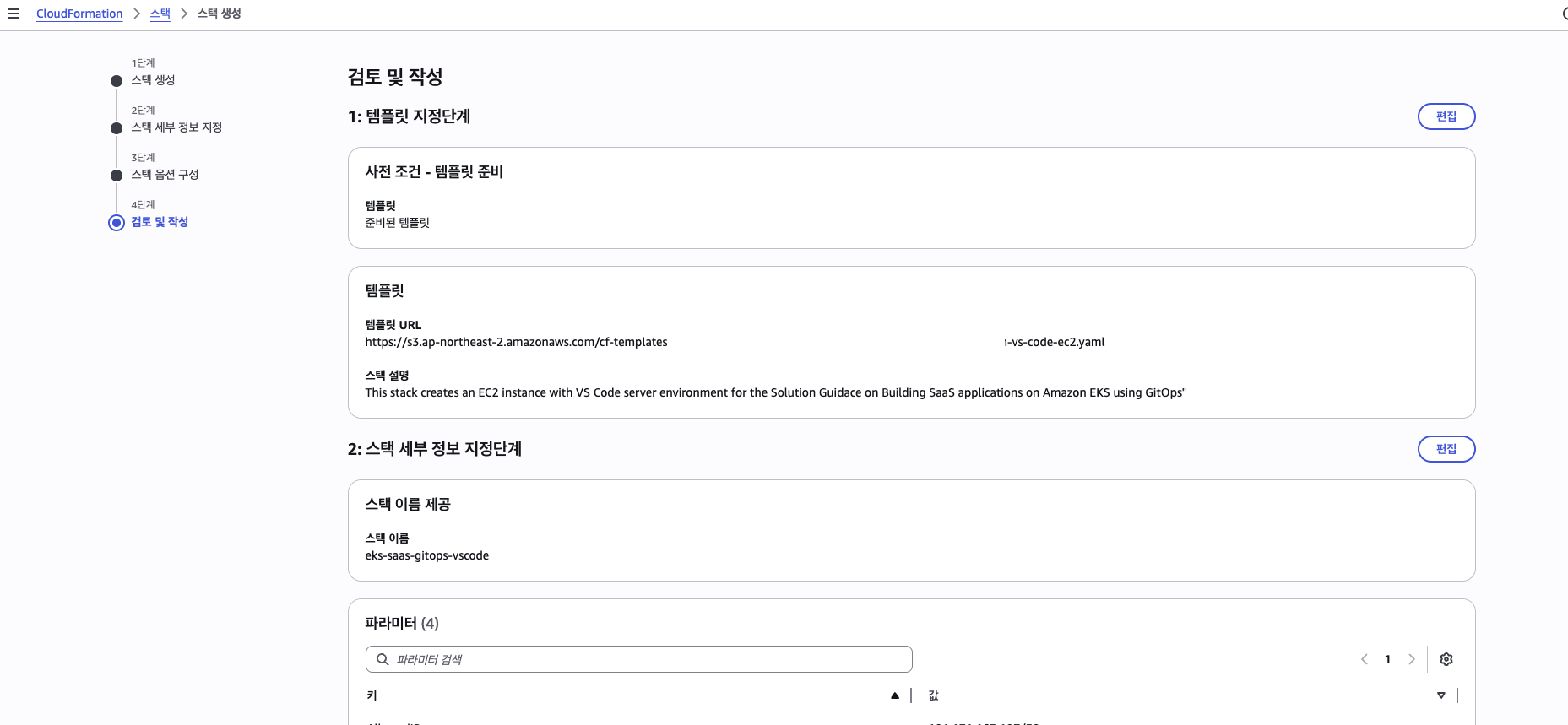

검토 및 작성 상단

4단계: 검토 및 작성 — 템플릿 지정단계, 스택 세부 정보 확인

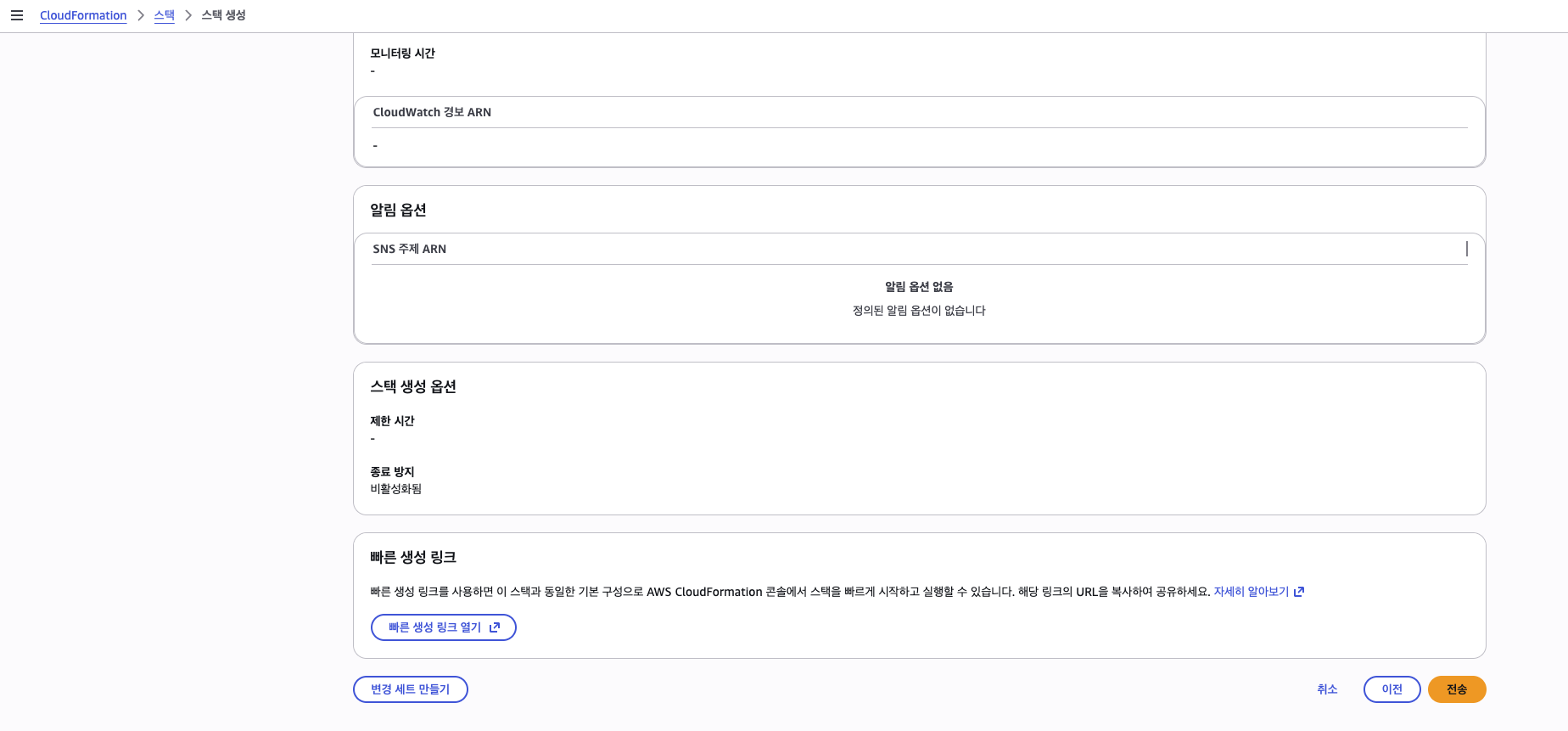

검토 및 작성 하단

4단계: 검토 및 작성 하단 — 전송 버튼 클릭으로 스택 생성 시작


배포 진행 모니터링

CloudFormation 콘솔에서 확인

스택 이벤트 탭에서 리소스 생성 타임라인을 확인할 수 있다.

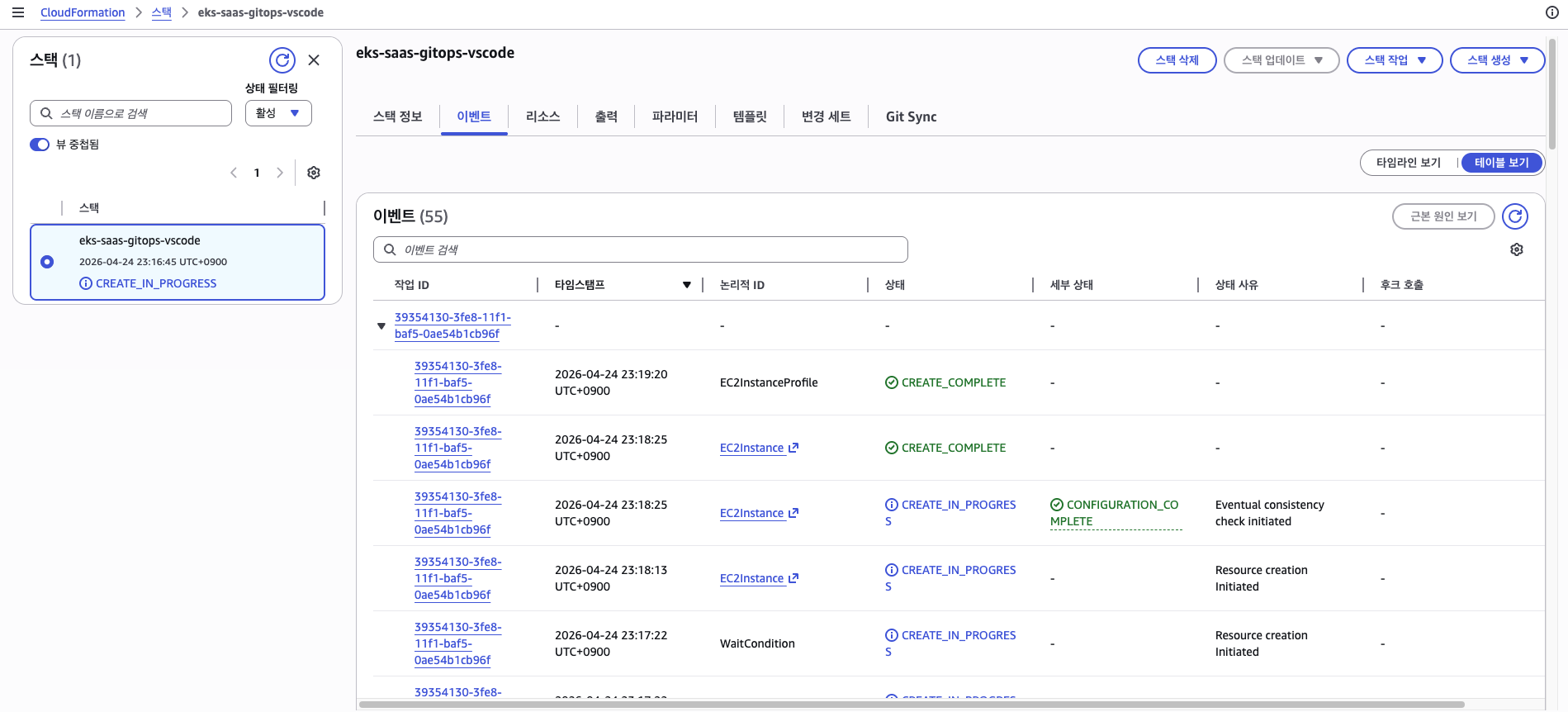

이벤트 테이블 뷰

이벤트 테이블 뷰 — 리소스별 생성 상태를 시간순으로 확인할 수 있다

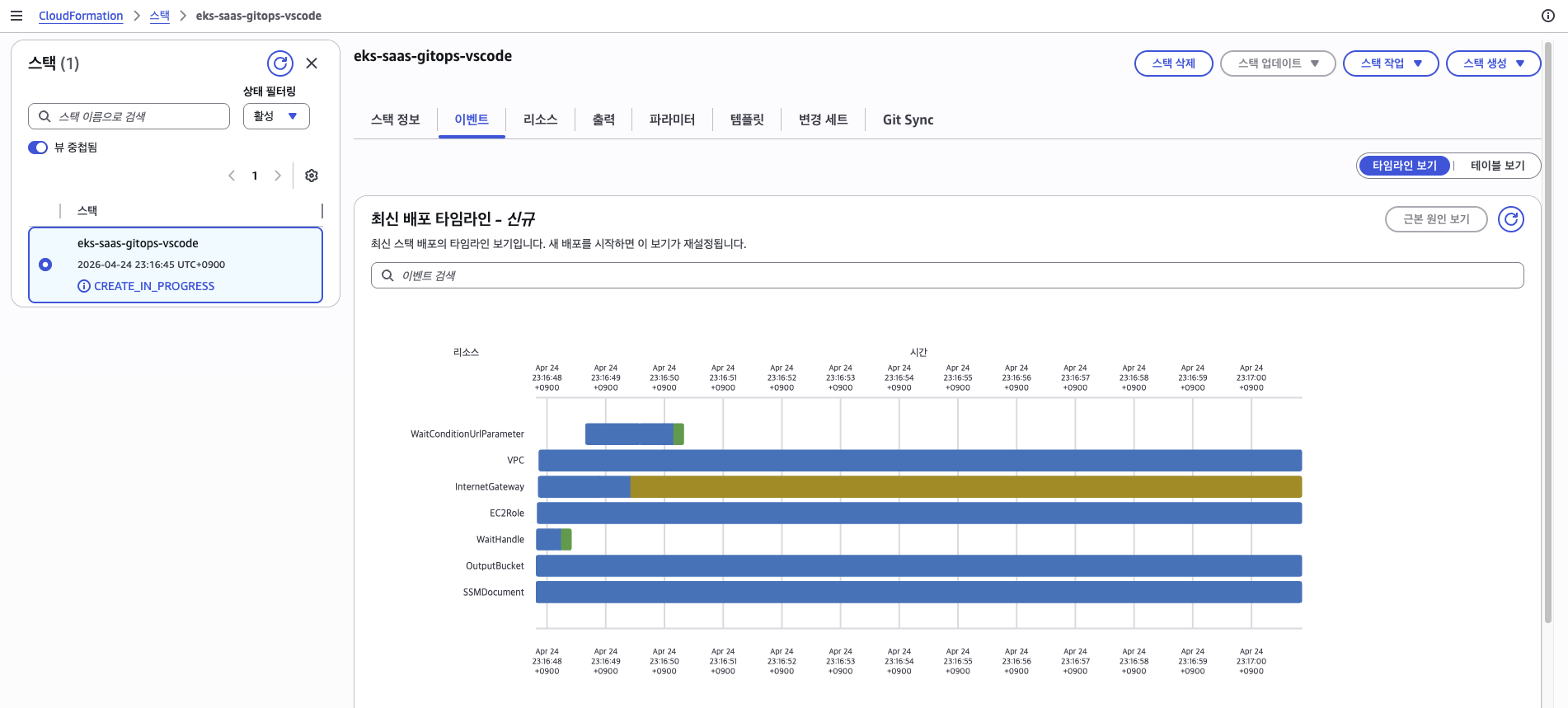

타임라인 초기

타임라인 뷰 — VPC, InternetGateway, EC2Role 등 기본 리소스 생성 시작

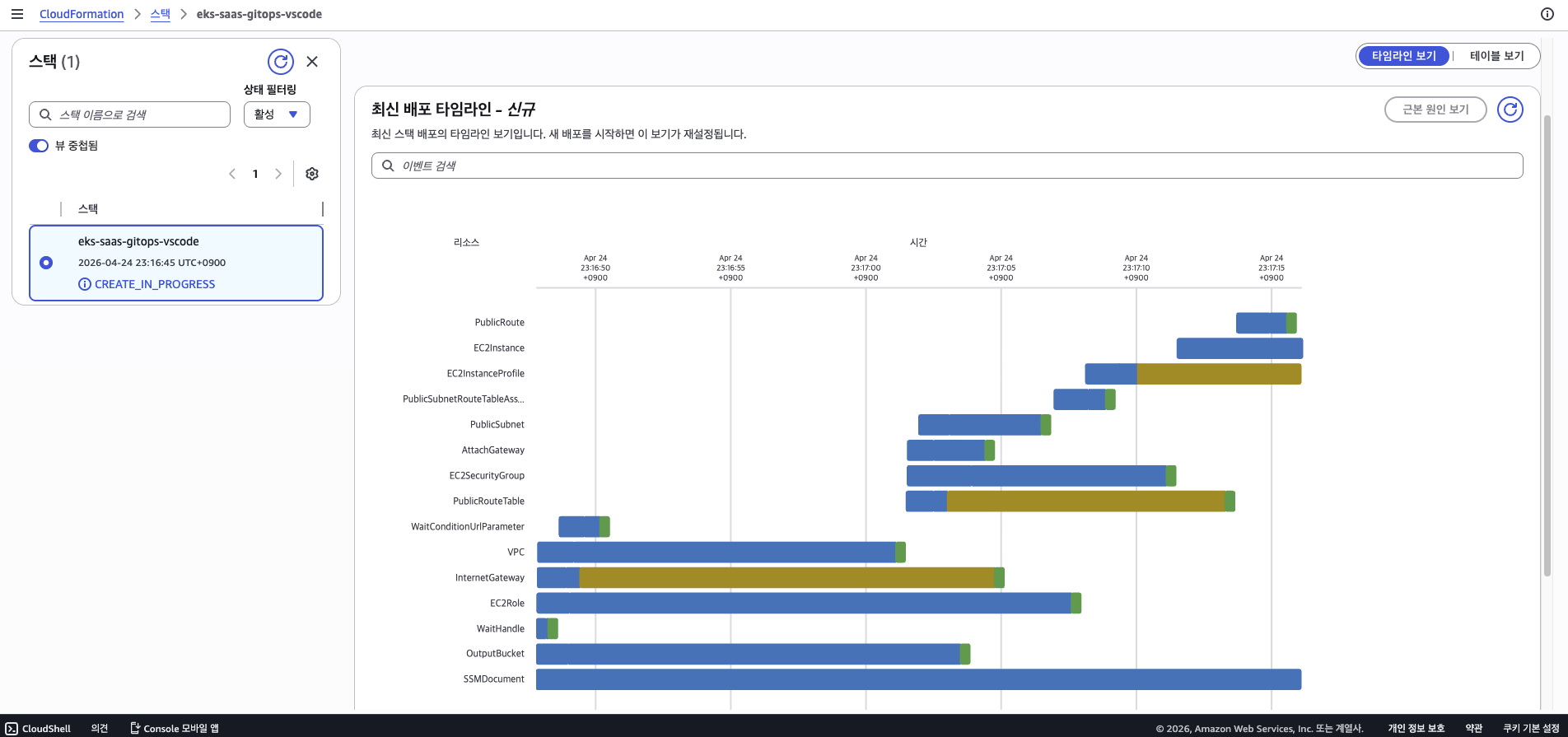

타임라인 진행

타임라인 뷰 — PublicSubnet, EC2SecurityGroup 등 네트워크 리소스 생성 진행

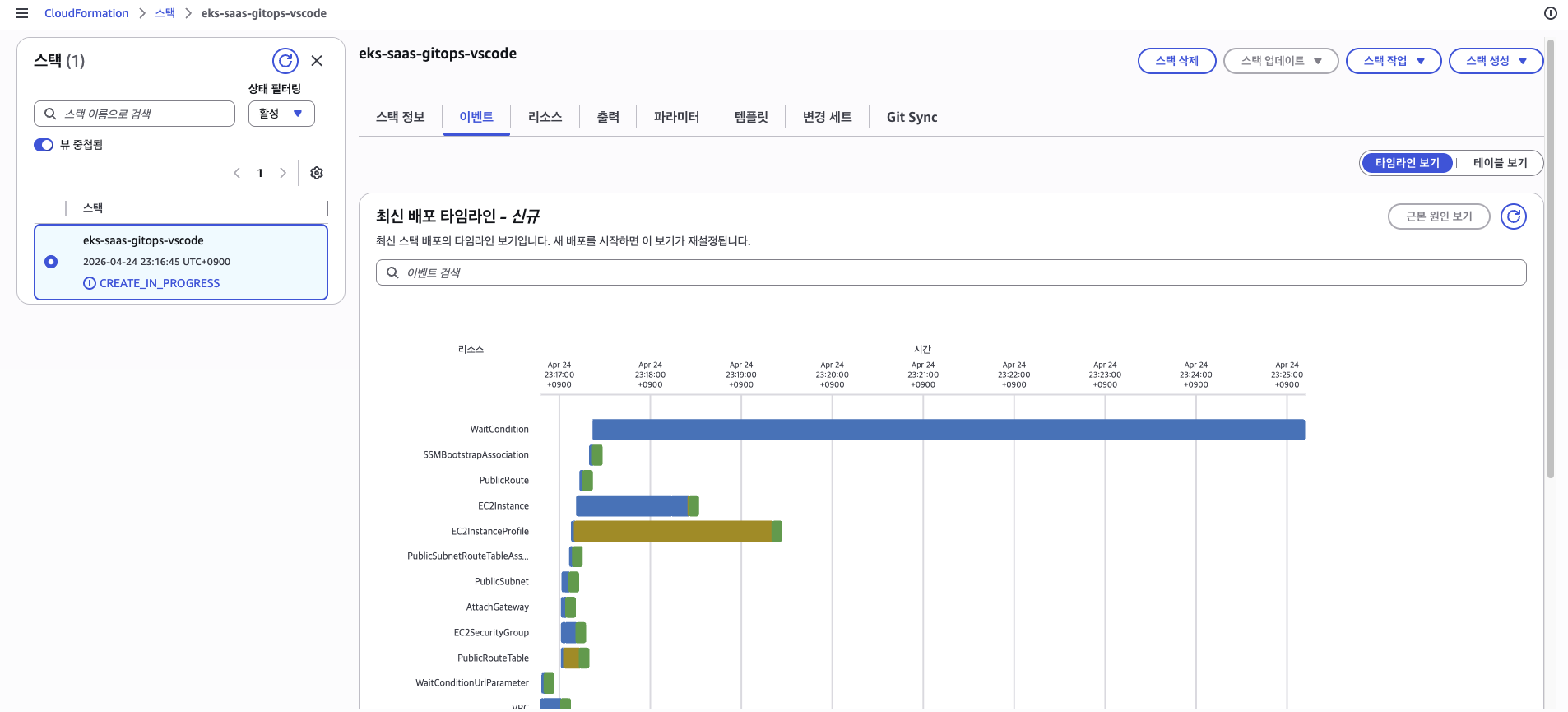

타임라인 WaitCondition 대기

타임라인 뷰 — EC2Instance 생성 완료 후 WaitCondition 대기 시작

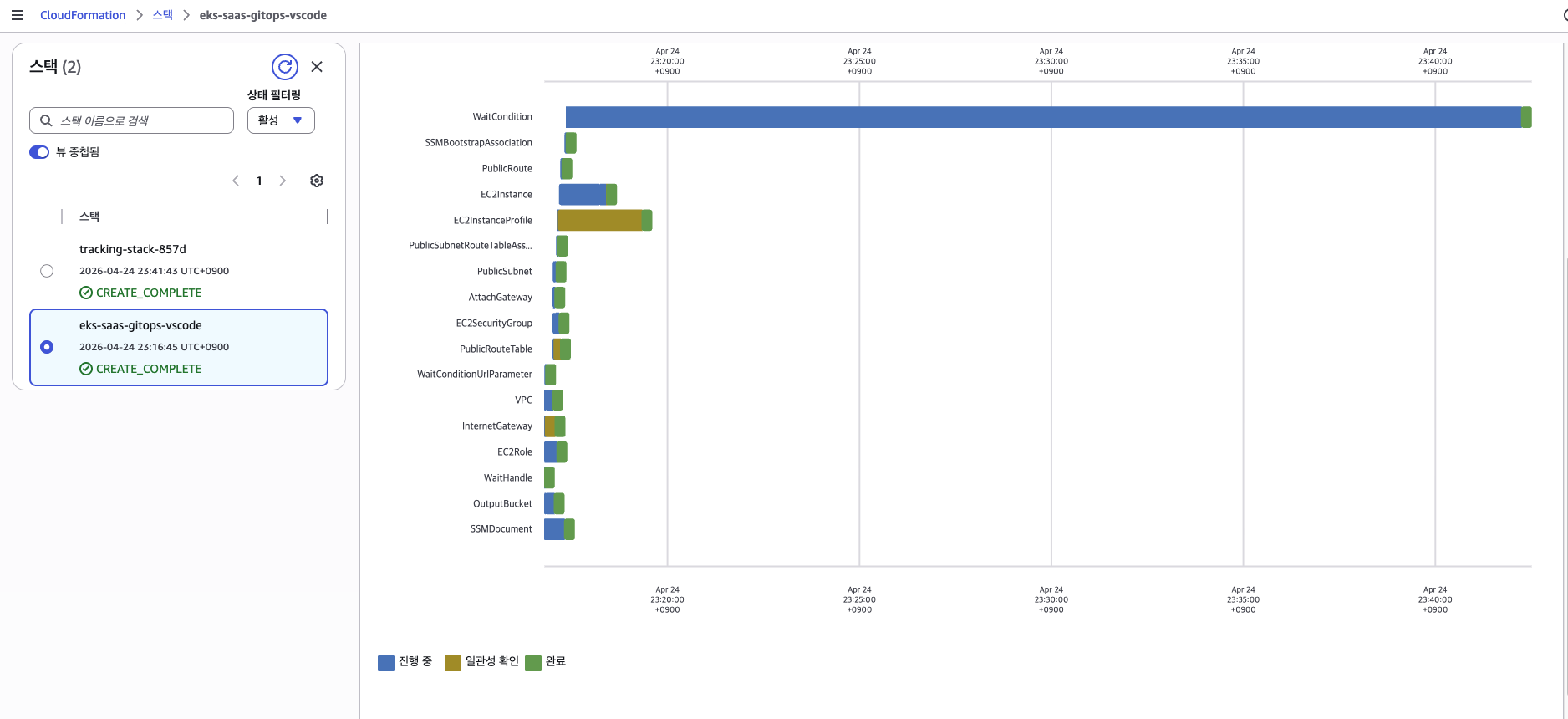

타임라인 완료

타임라인 뷰 — 스택 생성 완료. WaitCondition 막대가 전체의 대부분을 차지한다

콘솔 타임라인에서 주목할 점은 WaitCondition 막대가 전체 길이의 80% 이상을 차지한다는 것이다. 이 구간이 install.sh → Terraform 실행 시간에 해당한다. CFN 타임라인에는 EC2, VPC, SG 등 CloudFormation이 직접 만든 리소스만 보인다. EKS, Flux, Gitea, ECR 등은 EC2 내부에서 Terraform이 생성한 것이므로, CloudFormation은 그 존재를 알지 못하고 WaitCondition 신호만 기다리는 상태다.

참고: tracking-stack

CloudFormation 콘솔에 tracking-stack-<랜덤> 이름의 스택이 자동으로 나타날 수 있다. 이는 AWS가 내부 추적 용도로 자동 생성하는 스택으로, EmptyResource 하나만 포함되어 있다. 과금 없음, 실습 환경에 영향 없음 → 무시하면 된다.

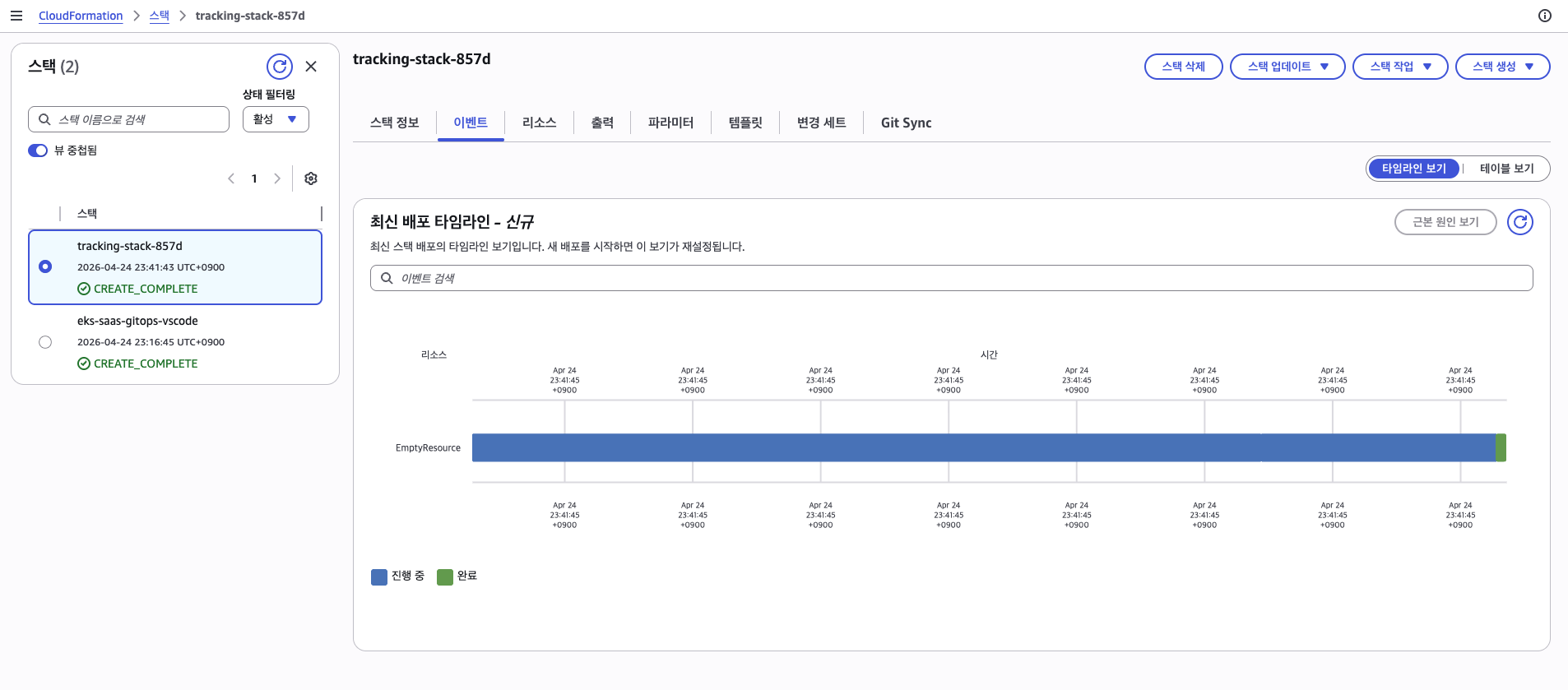

tracking-stack 타임라인

tracking-stack 타임라인 — EmptyResource 하나만 포함된 AWS 내부 추적용 스택

터미널에서 실시간 모니터링

SSM Session Manager로 EC2에 접속하면, Terraform의 진행 상황을 실시간으로 확인할 수 있다.

# SSM 인스턴스 확인
aws ssm describe-instance-information \
  --query "InstanceInformationList[*].{InstanceId:InstanceId, Status:PingStatus, OS:PlatformName}" \
  --output text

# SSM으로 접속
export MYINSTANCE=i-0abc1234def56789
aws ssm start-session --target $MYINSTANCE

# 접속 후 root로 전환
sudo su -

# Terraform 설치 로그 실시간 확인
tail -f /home/ec2-user/environment/terraform-install.log

# install.sh 프로세스 확인
ps -ef | grep install.sh

주의: SSM Status가 Online이라는 것은 SSM Agent가 정상 체크인 중이라는 뜻일 뿐, install.sh는 아직 진행 중일 수 있다.

terraform-install.log 주요 단계

tail -f 로그를 보면 다음과 같은 단계를 거친다.

1. VPC + EKS 클러스터 생성: 가장 오래 걸리는 구간이다.

module.vpc.aws_nat_gateway.this[0]: Still creating... [00m10s elapsed]
module.eks.aws_eks_cluster.this[0]: Still creating... [00m10s elapsed]
...
module.eks.aws_eks_cluster.this[0]: Still creating... [07m30s elapsed]

2. Gitea 서버 생성

module.gitea.aws_instance.gitea: Creation complete after 13s [id=i-0abc1234def56789]

3. IRSA(IAM Roles for Service Accounts) 역할 생성: Karpenter, Argo Workflows, Argo Events, LB Controller, TF Controller 등의 IAM Role을 생성한다.

4. setup-repos 스크립트 실행: payments, consumer, producer 세 저장소를 Gitea에 생성하고 초기 코드를 푸시한다.

setup-repos 로그 발췌
null_resource.execute_setup_repos_script: Creating...
null_resource.execute_setup_repos_script (local-exec): Executing: ["/bin/sh" "-c" "bash ./setup-repos.sh"]
null_resource.execute_setup_repos_script (local-exec): Getting configuration from Terraform outputs...
null_resource.execute_setup_repos_script (local-exec): Getting Gitea token from SSM Parameter Store...
null_resource.execute_setup_repos_script (local-exec): Getting ECR repository URLs from Terraform outputs...

null_resource.execute_setup_repos_script (local-exec): Processing payments...
null_resource.execute_setup_repos_script (local-exec): Creating repository for payments...
null_resource.execute_setup_repos_script (local-exec): ECR URL for payments: 123456789012.dkr.ecr.ap-northeast-2.amazonaws.com/payments
null_resource.execute_setup_repos_script (local-exec): Preparing payments code...
null_resource.execute_setup_repos_script (local-exec): Pushing payments code to Gitea...
null_resource.execute_setup_repos_script (local-exec): payments setup complete

null_resource.execute_setup_repos_script (local-exec): Processing consumer...
null_resource.execute_setup_repos_script (local-exec): Creating repository for consumer...
null_resource.execute_setup_repos_script (local-exec): consumer setup complete

null_resource.execute_setup_repos_script (local-exec): Processing producer...
null_resource.execute_setup_repos_script (local-exec): Creating repository for producer...
null_resource.execute_setup_repos_script (local-exec): producer setup complete

null_resource.execute_setup_repos_script (local-exec): All repositories have been set up successfully
null_resource.execute_setup_repos_script: Creation complete after 24s

5. Flux v2 설치: Flux Operator Helm chart를 설치하고 FluxInstance CRD를 적용한다.

Flux 설치 로그 발췌
module.flux_v2.helm_release.flux2-operator: Creating...
module.flux_v2.kubernetes_secret.flux_system: Creating...
module.flux_v2.kubernetes_secret.flux_system: Creation complete after 1s
module.flux_v2.helm_release.flux2-operator: Creation complete after 24s [id=flux-operator]
module.flux_v2.local_file.flux_instance_manifest: Creation complete after 0s
module.flux_v2.null_resource.apply_flux_instance: Creating...
module.flux_v2.null_resource.apply_flux_instance (local-exec): Waiting for Flux CRDs to be available...
module.flux_v2.null_resource.apply_flux_instance (local-exec): customresourcedefinition.apiextensions.k8s.io/fluxinstances.fluxcd.controlplane.io condition met
module.flux_v2.null_resource.apply_flux_instance (local-exec): Applying FluxInstance manifest...
module.flux_v2.null_resource.apply_flux_instance (local-exec): fluxinstance.fluxcd.controlplane.io/flux created
module.flux_v2.null_resource.apply_flux_instance: Creation complete after 2s

Apply complete! Resources: 4 added, 0 changed, 0 destroyed.

6. 최종 terraform apply: 실패한 Helm release 정리 후, 나머지 리소스(EBS CSI IRSA, EKS addon 등)를 생성한다.

최종 apply 로그 발췌
Deleting failed Helm releases in the flux-system namespace...
► deleting helmrelease karpenter in flux-system namespace
✔ helmrelease deleted
► deleting helmrelease kubecost in flux-system namespace
✔ helmrelease deleted
► deleting helmrelease metrics-server in flux-system namespace
✔ helmrelease deleted

Reconciling source git 'flux-system' in the flux-system namespace...
✔ fetched revision refs/heads/main@sha1:b792d408...

Applying remaining Terraform resources...
Apply complete! Resources: 2 added, 1 changed, 0 destroyed.

All Terraform resources created successfully.
==============================
Flux Setup Complete!
==============================
You can now check the status of Flux with:
kubectl get pods -n flux-system
==============================

7. 설치 완료 및 Gitea repo clone: 모든 인프라가 생성된 후, eks-saas-gitops 저장소를 로컬에 clone한다.

==============================
Infrastructure Installation Complete!
==============================
Gitea URL: http://xx.xx.xx.xx:3000
Gitea Admin Username: admin
Gitea Admin Password: ********

Your EKS cluster has been configured.
==============================
Cloning Gitea repositories...
Repository cloning completed successfully!


배포 완료 확인

CREATE_COMPLETE의 의미

CloudFormation 콘솔에서 스택 상태가 CREATE_COMPLETE로 전환되었다면, 다음이 모두 완료된 것이다.

  • VS Code EC2 부팅 완료
  • code-server 실행 중 (8080 포트)
  • install.sh의 Terraform이 전부 성공적으로 apply됨
  • EKS 클러스터, Gitea, Flux, ECR 등 모두 배포됨
  • gitops-gitea-repo까지 로컬에 clone 완료

이렇게 동작하는 이유는 이전 포스트에서 분석한 WaitCondition 때문이다.

WaitCondition.DependsOn: SSMBootstrapAssociation
WaitCondition.Timeout: 2000  # ~33분

CloudFormation은 EC2 내부의 install.sh가 Terraform으로 모든 리소스를 생성하고, curl -X PUT '{"Status":"SUCCESS"...}' 신호를 보내야만 WaitCondition 리소스를 “생성 완료”로 인정한다. 그래야 스택 전체가 CREATE_COMPLETE로 전이된다.

반대로, install.sh가 중간에 실패하면 FAILURE 신호가 전송되어 스택은 CREATE_FAILED가 되고, 아예 신호가 오지 않으면 33분 후 타임아웃으로 CREATE_FAILED가 된다. 따라서 CREATE_COMPLETE = “2단계까지 전부 성공”을 보장하는 지표다.

Outputs 확인

CloudFormation 출력 탭

CloudFormation 출력 탭 — VsCodeIdeUrl과 VsCodePassword 확인

CloudFormation 콘솔의 “출력” 탭에서 다음을 확인할 수 있다.

키 값
VsCodeIdeUrl VS Code 웹 접속 URL
VsCodePassword SSM Parameter Store 콘솔 링크


정리

  • 전체 소요 시간: ~30분 (대부분 Terraform의 EKS 클러스터 생성에 소요)
  • 모니터링 핵심: tail -f /home/ec2-user/environment/terraform-install.log
  • CREATE_COMPLETE 확인 후 바로 VS Code(http://<EC2 Public DNS>:8080)에 접속하여 실습을 시작할 수 있다
