[EKS] GitOps 기반 SaaS: 클러스터 환경 확인 - 1. Flux 리소스 개요
최영락님의 AWS EKS Workshop Study(AEWS) 6주차 학습 내용을 기반으로 합니다.
TL;DR
- 실습 환경에는 EKS 클러스터, ECR, Gitea, Flux 등이 이미 프로비저닝되어 있다
flux get all로 Flux가 관리하는 전체 리소스(GitRepository, HelmRepository, HelmRelease, Kustomization 등)를 한눈에 확인할 수 있다- Flux 리소스는 소스(Source) → 배포(HelmRelease/Kustomization) → 이미지 자동화(ImageUpdateAutomation)의 계층 구조를 이룬다
- Gitea 저장소 접근을 설정하고 마이크로서비스 저장소(producer, consumer, payments)를 복제하여 실습 준비를 완료한다
사전 프로비저닝된 리소스 확인
이전 포스트에서 CloudFormation으로 실습 환경 설치를 완료했다. 이번에는 설치 스크립트가 무엇을 만들었는지 확인해 보자.
주요 구성 요소
설치가 완료된 후, 다음 리소스가 이미 프로비저닝되어 있다.
| 구성 요소 | 설명 |
|---|---|
| Amazon EKS 클러스터 | Flux, Argo Workflows 등 애드온 포함 |
| Amazon ECR | 애플리케이션 컨테이너 이미지 및 Helm 차트 저장소 |
| Gitea 저장소 | GitOps 릴리스, 앱 템플릿, 마이크로서비스 코드 |
| AWS 리소스 | 정상 작동을 위한 네트워킹, IAM 등 |
네임스페이스 확인
kubectl get ns 명령으로 클러스터에 생성된 네임스페이스를 확인한다.
$ kubectl get ns
NAME STATUS AGE
argo-events Active 35h
argo-workflows Active 35h
aws-system Active 35h
default Active 36h
flux-system Active 36h
karpenter Active 35h
kube-node-lease Active 36h
kube-public Active 36h
kube-system Active 36h
kubecost Active 35h
onboarding-service Active 35h
pool-1 Active 35h
기본 네임스페이스(default, kube-system, kube-node-lease, kube-public)를 제외한 주요 네임스페이스의 역할은 다음과 같다.
| 네임스페이스 | 역할 |
|---|---|
flux-system |
Flux 컨트롤러와 GitOps 파이프라인 관리 |
argo-events |
이벤트 기반 워크플로우 트리거 |
argo-workflows |
CI/CD 파이프라인 실행 엔진 |
aws-system |
AWS Load Balancer Controller 등 AWS 연동 컴포넌트 |
karpenter |
노드 오토스케일링 |
kubecost |
비용 모니터링 |
onboarding-service |
테넌트 온보딩 서비스 |
pool-1 |
멀티 테넌트 풀 환경 (공유 네임스페이스) |
Flux 리소스 전체 조회
Flux는 이 SaaS 솔루션의 핵심 엔진이다. Git 저장소와 ECR의 변경 사항을 감시하여, 클러스터 상태를 선언된 상태와 일치시키는 역할을 한다. flux get all 명령으로 Flux가 관리하는 전체 리소스를 확인할 수 있다.
리소스 유형별 확인
flux get all 출력은 리소스 유형별로 구분되어 있다. 각 유형에서 핵심만 발췌하면 다음과 같다.
모든 리소스가 READY=True 상태인 것을 확인할 수 있다.
flux get all 전체 출력
$ flux get all
NAME REVISION SUSPENDED READY MESSAGE
ocirepository/capacitor v0.4.8@sha256:1efcb443 False True stored artifact for digest 'v0.4.8@sha256:1efcb443'
NAME REVISION SUSPENDED READY MESSAGE
gitrepository/flux-system refs/heads/main@sha1:b792d408 False True stored artifact for revision 'refs/heads/main@sha1:b792d408'
gitrepository/terraform-v0-0-1 v0.0.1@sha1:2d19a84a False True stored artifact for revision 'v0.0.1@sha1:2d19a84a'
NAME REVISION SUSPENDED READY MESSAGE
helmrepository/argo sha256:77d58f2f False True stored artifact: revision 'sha256:77d58f2f'
helmrepository/eks-charts sha256:d5d7cd31 False True stored artifact: revision 'sha256:d5d7cd31'
helmrepository/helm-application-chart False True Helm repository is Ready
helmrepository/helm-tenant-chart False True Helm repository is Ready
helmrepository/karpenter False True Helm repository is Ready
helmrepository/kubecost False True Helm repository is Ready
helmrepository/metrics-server sha256:ba69c5bb False True stored artifact: revision 'sha256:ba69c5bb'
helmrepository/tf-controller sha256:1fcad0f6 False True stored artifact: revision 'sha256:1fcad0f6'
NAME REVISION SUSPENDED READY MESSAGE
helmchart/flux-system-argo-events 2.4.3 False True pulled 'argo-events' chart with version '2.4.3'
helmchart/flux-system-argo-workflows 0.40.11 False True pulled 'argo-workflows' chart with version '0.40.11'
helmchart/flux-system-aws-load-balancer-controller 1.6.2 False True pulled 'aws-load-balancer-controller' chart with version '1.6.2'
helmchart/flux-system-karpenter 1.4.0 False True pulled 'karpenter' chart with version '1.4.0'
helmchart/flux-system-kubecost 2.1.0 False True pulled 'cost-analyzer' chart with version '2.1.0'
helmchart/flux-system-metrics-server 3.11.0 False True pulled 'metrics-server' chart with version '3.11.0'
helmchart/flux-system-onboarding-service 0.0.1 False True pulled 'application-chart' chart with version '0.0.1'
helmchart/flux-system-pool-1 0.0.1 False True pulled 'helm-tenant-chart' chart with version '0.0.1'
helmchart/flux-system-tf-controller 0.16.0-rc.4 False True pulled 'tf-controller' chart with version '0.16.0-rc.4'
NAME LAST SCAN SUSPENDED READY MESSAGE
imagerepository/consumer-image-repository 2026-04-26T02:40:08Z False True successful scan: found 2 tags
imagerepository/payments-image-repository 2026-04-26T02:40:08Z False True successful scan: found 2 tags
imagerepository/producer-image-repository 2026-04-26T02:40:08Z False True successful scan: found 2 tags
NAME IMAGE TAG READY MESSAGE
imagepolicy/consumer-image-policy 123456789012.dkr.ecr.ap-northeast-2.amazonaws.com/consumer prd-20260424T144014Z True Latest image tag for ... resolved to prd-20260424T144014Z
imagepolicy/payments-image-policy 123456789012.dkr.ecr.ap-northeast-2.amazonaws.com/payments prd-20260424T143957Z True Latest image tag for ... resolved to prd-20260424T143957Z
imagepolicy/producer-image-policy 123456789012.dkr.ecr.ap-northeast-2.amazonaws.com/producer prd-20260424T144033Z True Latest image tag for ... resolved to prd-20260424T144033Z
NAME LAST RUN SUSPENDED READY MESSAGE
imageupdateautomation/consumer-update-automation-pooled-envs 2026-04-26T02:36:46Z False True repository up-to-date
imageupdateautomation/consumer-update-automation-tenants 2026-04-26T02:40:10Z False True repository up-to-date
imageupdateautomation/payments-update-automation-pooled-envs 2026-04-26T02:36:45Z False True repository up-to-date
imageupdateautomation/payments-update-automation-tenants 2026-04-26T02:40:09Z False True repository up-to-date
imageupdateautomation/producer-update-automation-pooled-envs 2026-04-26T02:36:46Z False True repository up-to-date
imageupdateautomation/producer-update-automation-tenants 2026-04-26T02:40:10Z False True repository up-to-date
NAME REVISION SUSPENDED READY MESSAGE
helmrelease/argo-events 2.4.3 False True Helm install succeeded for release argo-events/argo-events.v1 with chart argo-events@2.4.3
helmrelease/argo-workflows 0.40.11 False True Helm install succeeded for release argo-workflows/argo-workflows.v1 with chart argo-workflows@0.40.11
helmrelease/aws-load-balancer-controller 1.6.2 False True Helm install succeeded for release aws-system/aws-load-balancer-controller.v1 with chart aws-load-balancer-controller@1.6.2
helmrelease/karpenter 1.4.0 False True Helm install succeeded for release karpenter/karpenter.v1 with chart karpenter@1.4.0
helmrelease/kubecost 2.1.0 False True Helm install succeeded for release kubecost/kubecost.v1 with chart cost-analyzer@2.1.0
helmrelease/metrics-server 3.11.0 False True Helm install succeeded for release kube-system/metrics-server.v1 with chart metrics-server@3.11.0
helmrelease/onboarding-service 0.0.1 False True Helm install succeeded for release onboarding-service/onboarding-service.v1 with chart application-chart@0.0.1
helmrelease/pool-1 0.0.1 False True Helm upgrade succeeded for release pool-1/pool-1.v2 with chart helm-tenant-chart@0.0.1
helmrelease/tf-controller 0.16.0-rc.4 False True Helm install succeeded for release flux-system/tf-controller.v1 with chart tf-controller@0.16.0-rc.4
NAME REVISION SUSPENDED READY MESSAGE
kustomization/capacitor v0.4.8@sha256:1efcb443 False True Applied revision: v0.4.8@sha256:1efcb443
kustomization/controlplane refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/dataplane-pooled-envs refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/dataplane-tenants refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/dependencies refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/flux-system refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/infrastructure refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
kustomization/sources refs/heads/main@sha1:b792d408 False True Applied revision: refs/heads/main@sha1:b792d408
소스(Source) 리소스
Flux가 감시하는 대상을 정의한다.
# Git 저장소 소스
NAME REVISION READY
gitrepository/flux-system refs/heads/main@sha1:b792d408 True
gitrepository/terraform-v0-0-1 v0.0.1@sha1:2d19a84a True
# Helm 차트 저장소 (총 8개 중 발췌)
NAME REVISION READY
helmrepository/argo sha256:77d58f2f True
helmrepository/eks-charts sha256:d5d7cd31 True
helmrepository/karpenter True
helmrepository/tf-controller sha256:1fcad0f6 True
배포(Deployment) 리소스
소스에서 가져온 차트와 설정을 실제로 클러스터에 배포한다.
# Helm 릴리스 - 실제 배포 단위 (총 9개 중 발췌)
NAME REVISION READY
helmrelease/argo-events 2.4.3 True
helmrelease/karpenter 1.4.0 True
helmrelease/tf-controller 0.16.0-rc.4 True
# Kustomization - GitRepository 기반 구성 관리 (총 8개 중 발췌)
NAME REVISION READY
kustomization/flux-system refs/heads/main@sha1:b792d408 True
kustomization/infrastructure refs/heads/main@sha1:b792d408 True
kustomization/controlplane refs/heads/main@sha1:b792d408 True
이미지 자동화(Image Automation) 리소스
ECR의 새 이미지 태그를 감지하고 자동으로 Git에 반영한다.
# 이미지 저장소 감시
NAME LAST SCAN READY
imagerepository/consumer-image-repository 2026-04-26T02:40:08Z True
imagerepository/producer-image-repository 2026-04-26T02:40:08Z True
imagerepository/payments-image-repository 2026-04-26T02:40:08Z True
# 이미지 자동 업데이트 (총 6개 중 발췌)
NAME LAST RUN READY
imageupdateautomation/consumer-update-automation-pooled-envs 2026-04-26T02:36:46Z True
imageupdateautomation/producer-update-automation-tenants 2026-04-26T02:40:10Z True
리소스 유형별 역할 정리
출력에서 확인할 수 있는 Flux 리소스 유형과 역할을 정리하면 다음과 같다.
| 리소스 유형 | 역할 | 수량 |
|---|---|---|
gitrepository |
Flux가 변경 사항을 감시하는 Git 저장소 | 2개 |
ocirepository |
OCI 아티팩트 저장소 (Capacitor UI) | 1개 |
helmrepository |
Helm 차트가 저장된 저장소 위치 (ECR 포함) | 8개 |
helmchart |
각 HelmRepository에서 가져온 Helm 차트 | 9개 |
helmrelease |
실제 배포 단위 (하나의 차트 → 여러 테넌트 배포 가능) | 9개 |
kustomization |
GitRepository를 가리키는 진입점, 구성 관리 | 8개 |
imagerepository |
ECR 이미지 태그 자동 감시 | 3개 |
imagepolicy |
이미지 태그 선택 정책 | 3개 |
imageupdateautomation |
새 이미지 감지 시 Git에 자동 커밋 | 6개 |
여기서
kustomization은kubectl kustomize로 알려진 Kustomize 도구가 아니다. Flux의 Kustomization CRD(kustomize.toolkit.fluxcd.io/v1)로, GitRepository 등 소스를 클러스터에 적용하는 진입점 역할을 한다.
HelmRepository 8개 vs HelmRelease 9개
HelmRepository는 8개인데 HelmRelease는 9개로, 수가 일치하지 않는다. HelmRepository는 “차트 저장소(서버)”이고 HelmRelease는 “해당 저장소에서 특정 차트를 골라 설치한 인스턴스”이므로 N:M 관계가 성립한다. 아래 표를 보면, argo 저장소 하나에서 차트 2개를 가져오기 때문에 이런 차이가 발생한다.
| HelmRepository | HelmRelease |
|---|---|
| argo | argo-events, argo-workflows (2개) |
| eks-charts | aws-load-balancer-controller |
| helm-application-chart | onboarding-service |
| helm-tenant-chart | pool-1 |
| karpenter | karpenter |
| kubecost | kubecost |
| metrics-server | metrics-server |
| tf-controller | tf-controller |
8개 HelmRepository + argo에서 1개 추가 = 9개 HelmRelease가 된다.
flux get all vs flux tree
flux get all은 Flux가 관리하는 리소스의 입력 선언(소스, 릴리스 정의 등)을 보여 준다. 반면 flux tree kustomization <이름>은 특정 Kustomization이 실제로 생성한 Kubernetes 리소스(Deployment, Service 등)를 트리 형태로 보여 준다.
flux get all→ “Flux에 무엇을 선언했는가?” (입력)flux tree→ “그 선언의 결과로 무엇이 생성되었는가?” (출력)
전체 환경 파악에는 flux get all이 유용하고, 특정 릴리스의 배포 결과를 추적할 때는 flux tree가 유용하다.
Gitea 저장소 설정
이 실습에서 Git 저장소는 Gitea에 호스팅되어 있다. 저장소에 접근하기 위한 설정을 진행하자.
접근 설정
Gitea 웹 인터페이스에 접속하기 위해 다음 스크립트를 실행한다. 출력된 Public URL을 브라우저에서 열어 로그인할 수 있다.
# Gitea 접속 정보 확인
export GITEA_PRIVATE_IP=$(kubectl get configmap saas-infra-outputs \
-n flux-system -o jsonpath='{.data.gitea_url}')
export GITEA_PUBLIC_IP=$(kubectl get configmap saas-infra-outputs \
-n flux-system -o jsonpath='{.data.gitea_public_url}')
export GITEA_PORT="3000"
# SSM Parameter Store에서 관리자 비밀번호 조회
export GITEA_ADMIN_PASSWORD=$(aws ssm get-parameter \
--name "/eks-saas-gitops/gitea-admin-password" \
--with-decryption --query 'Parameter.Value' --output text)
echo "Public URL: $GITEA_PUBLIC_IP"
echo "Username: admin"
echo "Password: $GITEA_ADMIN_PASSWORD"
Public URL: http://<Public-IP>:3000
Username: admin
Password: <password>
출력된 URL로 접속하면 로그인 화면이 나타난다.

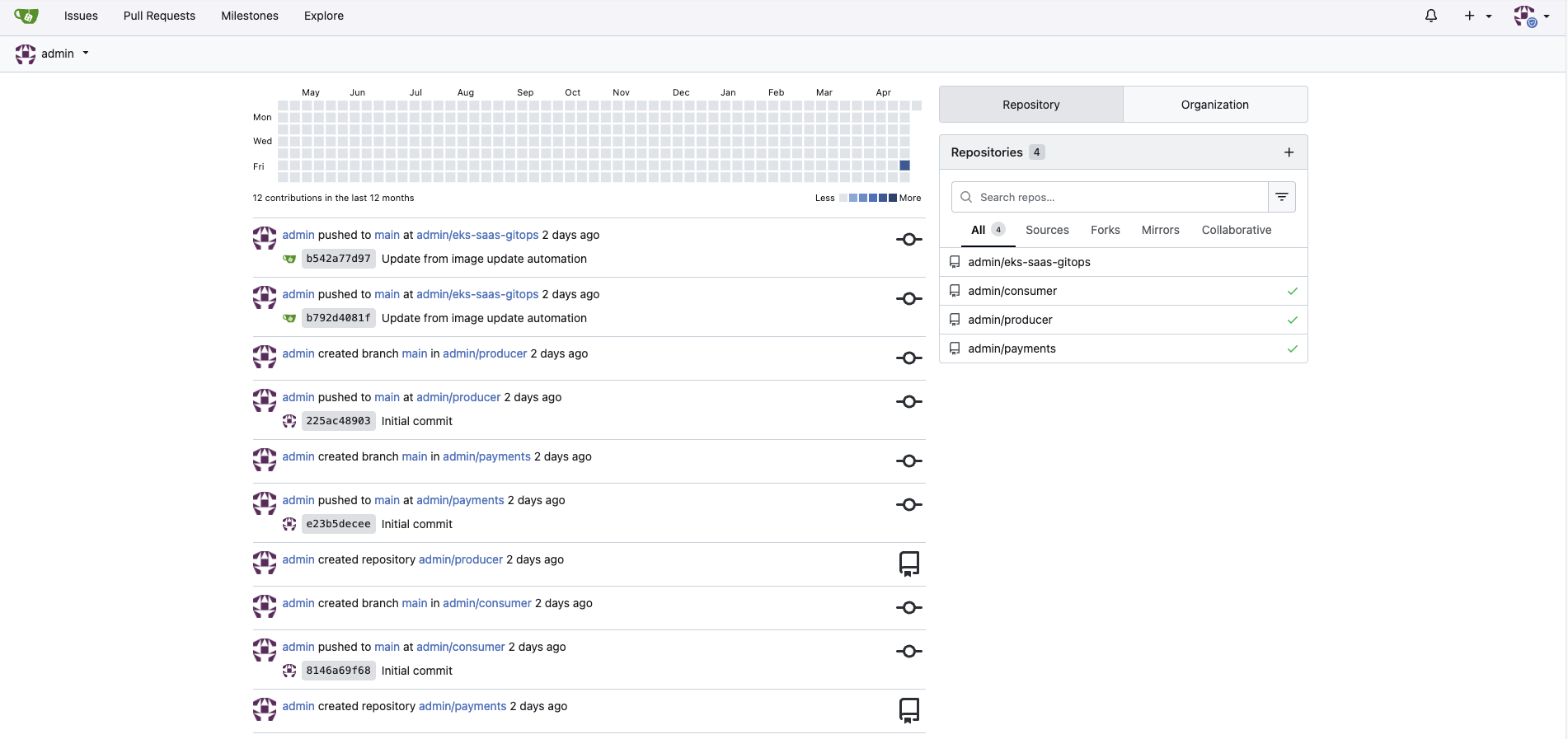

admin 계정과 출력된 비밀번호로 로그인하면 대시보드를 확인할 수 있다.
URL에 접속이 되지 않을 경우, AWS 콘솔에서 보안 그룹 설정에 본인 IP 주소를 추가해야 한다.
저장소 접근 변수 설정
Gitea 토큰과 저장소 경로를 환경 변수로 설정한다.
# Gitea 인증 토큰 조회
export GITEA_TOKEN=$(kubectl get configmap saas-infra-outputs \
-n flux-system -o jsonpath='{.data.gitea_token}')
# 저장소 경로 설정
export REPO_PATH="/home/ec2-user/environment/microservice-repos"
export GITOPS_REPO_PATH="/home/ec2-user/environment/gitops-gitea-repo"
mkdir -p $REPO_PATH
실습에서 export하는 변수들은 모두 Git 저장소 접근에 필요한 정보다.
GITEA_PRIVATE_IP → Gitea 서버 클러스터 내부 IP
GITEA_PUBLIC_IP → 브라우저에서 접근할 때 쓰는 외부 IP
GITEA_PORT → 3000번 포트
GITEA_TOKEN → 인증 토큰 (push/pull 권한)
GITEA_ADMIN_PASSWORD → 웹 UI 로그인용
이 변수들은 누가 사용하느냐에 따라 두 갈래로 나뉜다.
- 사람(실습 참가자): 방금 설정한 셸 환경 변수로 터미널에서 직접
git clone,git push등을 수행한다. - Flux(자동화):Kubernetes Secret(
flux-system네임스페이스)에 같은 접속 정보가 저장되어 있다. GitRepository CRD가secretRef로 이 Secret을 참조하고, Flux 컨트롤러는 이 정보로 Gitea를 주기적으로 polling하여 변경 사항을 감지한다.
같은 Git 저장소에 접근하기 위한 인증 정보이지만, 사람용은 셸 변수로 export하고 Flux용은 Kubernetes Secret에 저장되어 있는 것이다.
마이크로서비스 저장소 복제
실습에 필요한 마이크로서비스 저장소 3개를 복제한다.
cd $REPO_PATH
# 마이크로서비스 저장소 복제
git clone http://admin:${GITEA_TOKEN}@${GITEA_PRIVATE_IP}:${GITEA_PORT}/admin/producer.git
git clone http://admin:${GITEA_TOKEN}@${GITEA_PRIVATE_IP}:${GITEA_PORT}/admin/consumer.git
git clone http://admin:${GITEA_TOKEN}@${GITEA_PRIVATE_IP}:${GITEA_PORT}/admin/payments.git
# 복제 결과 확인
ls -la $REPO_PATH
total 0
drwxrwxr-x. 5 ec2-user ec2-user 54 ...
drwxrwxr-x. 4 ec2-user ec2-user 93 ... consumer
drwxrwxr-x. 4 ec2-user ec2-user 93 ... payments
drwxrwxr-x. 4 ec2-user ec2-user 93 ... producer
GitOps 저장소(gitops-gitea-repo)는 이미 설치 과정에서 복제되어 있다.
ls -la $GITOPS_REPO_PATH
drwxr-xr-x. 9 ec2-user ec2-user 156 ...
drwxr-xr-x. 3 ec2-user ec2-user 24 ... application-plane
drwxr-xr-x. 3 ec2-user ec2-user 24 ... clusters
drwxr-xr-x. 3 ec2-user ec2-user 24 ... control-plane
drwxr-xr-x. 4 ec2-user ec2-user 56 ... helm-charts
drwxr-xr-x. 4 ec2-user ec2-user 36 ... infrastructure
drwxr-xr-x. 3 ec2-user ec2-user 21 ... terraform
GitRepository CRD 연동 확인
Flux가 Gitea 저장소와 정상적으로 연동되어 있는지 확인한다.
$ kubectl -n flux-system get gitrepository
NAME URL AGE READY STATUS
flux-system http://<Gitea-IP>:3000/admin/eks-saas-gitops.git 40h True stored artifact for revision 'refs/heads/main@sha1:b792d408...'
terraform-v0-0-1 http://<Gitea-IP>:3000/admin/eks-saas-gitops.git 40h True stored artifact for revision 'v0.0.1@sha1:2d19a84a...'
flux-system과 terraform-v0-0-1 두 GitRepository가 모두 READY=True 상태라면, Flux가 Gitea 저장소를 정상적으로 감시하고 있는 것이다.
정리
설치 후 클러스터 환경 상태를 정리하면 다음과 같다.
| 구성 요소 | 역할 | 확인 명령 |
|---|---|---|
| 네임스페이스 | 워크로드 격리 | kubectl get ns |
| Flux 전체 리소스 | GitOps 파이프라인 관리 | flux get all |
| GitRepository | Git 소스 연동 | kubectl -n flux-system get gitrepository |
| HelmRelease | 애드온 및 서비스 배포 | flux get helmreleases |
| ImageUpdateAutomation | 이미지 자동 반영 | flux get image update |
| Gitea 저장소 | 마이크로서비스 코드 관리 | ls $REPO_PATH |
이번 포스트에서는 실습 환경에 무엇이 배포되어 있는지를 전체적으로 확인했다. 다음 포스트에서는 이 Flux 리소스들이 어떤 아키텍처로 구성되어 있는지, Kustomization의 계층 구조와 의존 관계를 분석한다.
댓글남기기
