[EKS] EKS: Networking - 4. 파드와 외부 간 통신
서종호(가시다)님의 AWS EKS Workshop Study(AEWS) 2주차 학습 내용을 기반으로 합니다.
TL;DR
- 파드의 외부 통신은 두 가지로 나뉜다:
hostNetwork: true파드는 노드 IP를 그대로 쓰므로 SNAT이 불필요하고, 일반 파드는 VPC 사설 IP를 쓰므로 SNAT이 필요하다 - 어느 쪽이든 쿠버네티스 “NAT 없이” 원칙에 위배되지 않는다 — 원칙은 파드 간 직접 통신에만 적용된다
- VPC CNI는 기본적으로 iptables
AWS-SNAT-CHAIN-0에서 파드 IP → 노드 Primary ENI IP로 SNAT한다 - tcpdump에서 veth는 파드 IP, ens5는 노드 IP가 찍힌다 — 그 사이에서 SNAT이 일어난다
EXTERNAL_SNAT=true설정으로 VPC CNI의 SNAT을 끌 수 있다. Private subnet + NAT Gateway 구조에서는 이중 SNAT을 방지하기 위해 이 설정을 권장한다
들어가며
이전 글에서 파드 간 통신이 VPC CNI의 와이어링과 policy routing으로 NAT 없이 동작하는 것을 확인했다. 파드 IP가 출발지부터 목적지까지 한 번도 변하지 않았다.
그런데 파드가 클러스터 외부(인터넷)와 통신할 때는 상황이 다르다. 파드 IP는 VPC의 사설 IP이므로 인터넷에서는 응답이 돌아올 수 없다. SNAT이 필요하다.
이 글에서는 아래 내용에 대해 알아 본다.
- Host Networking처럼 SNAT이 불필요한 경우와 일반 파드처럼 SNAT이 필요한 경우의 구분
- SNAT이 필요할 때, VPC CNI가 iptables로 이를 어떻게 구현하는지
- tcpdump로 SNAT 전후를 비교
EXTERNAL_SNAT설정으로 SNAT 동작을 제어하는 방법
외부 통신과 SNAT
쿠버네티스 네트워킹 모델에서 정리한 것처럼, “NAT 없이” 원칙은 파드 ↔ 파드 직접 통신에만 적용된다. 파드가 클러스터 외부와 통신할 때 SNAT을 적용하는 것은 원칙 위반이 아니다. 다만 모든 파드가 SNAT을 필요로 하는 것은 아니다. 파드의 네트워크 모드에 따라 SNAT 필요 여부가 갈린다.
| 네트워크 모드 | 파드 IP | SNAT 필요 여부 | 이유 |
|---|---|---|---|
hostNetwork: true |
노드 IP | 불필요 | 이미 노드 IP를 사용하므로 변환할 것이 없음 |
| 일반 파드 | VPC 사설 IP | 필요 | 사설 IP로는 인터넷 응답이 돌아올 수 없음 |
Host Networking: SNAT이 불필요한 경우
hostNetwork: true로 설정된 파드는 별도의 네트워크 네임스페이스 없이 노드의 네트워크 스택을 직접 사용한다. 파드 IP가 곧 노드 IP이므로 IP 변환 자체가 필요 없다.
대표적인 Host Networking 파드는 기존 클러스터 구성 확인 시 이미 여러 차례 살펴 봤다:
| 파드 | 역할 |
|---|---|
kube-proxy |
Service iptables/ipvs 규칙 관리 |
aws-node (VPC CNI) |
ENI 관리, IP 할당, iptables SNAT 규칙 설정 |
이 파드들이 외부와 통신할 때 패킷의 소스 IP는 이미 노드 IP다. 노드가 인터넷에 도달 가능하면(public IP + IGW, 또는 NAT Gateway 경유) 추가 SNAT 없이 그대로 통신할 수 있다.
일반 파드: SNAT이 필요한 경우
Host Networking이 아닌 일반 파드는 고유한 네트워크 네임스페이스를 가지고, VPC CNI가 할당한 VPC 대역의 사설 IP(예: 192.168.4.248)를 사용한다. 이 IP는 VPC 안에서는 라우팅되지만, VPC 밖(인터넷)에서는 사설 IP이므로 응답 패킷이 돌아올 경로가 없다. 따라서 파드가 외부와 통신하려면 공인 IP를 가진 지점에서 SNAT이 일어나야 한다.
VPC CNI의 SNAT: 기본 동작
일반 파드의 외부 통신에 SNAT이 필요하다면, 이를 누가, 어떻게 수행하는가? VPC CNI는 기본적으로 노드의 iptables에 SNAT 규칙을 설정하여 직접 처리한다.
iptables 규칙
AWS VPC CNI의 설계 문서(Proposal)에 정의된 NAT 규칙 원형은 다음과 같다:
-A POSTROUTING ! -d <VPC-CIDR> -m comment --comment "kubernetes: SNAT for outbound traffic from cluster" \
-m addrtype ! --dst-type LOCAL -j SNAT --to-source <Primary IP on the Primary ENI>
핵심 로직은 간단하다:
- VPC CIDR 내부 목적지는 RETURN — 파드 간 통신(같은 VPC)은 SNAT 없이 통과
- 그 외(외부) 목적지는 SNAT — 소스 IP를 노드의 Primary ENI IP로 변환
실제 노드에서 확인하면 이 원형이 AWS-SNAT-CHAIN-0이라는 별도 체인으로 분리되어 있다:
# POSTROUTING 체인에서 AWS-SNAT-CHAIN-0으로 점프
-A POSTROUTING -m comment --comment "AWS SNAT CHAIN" -j AWS-SNAT-CHAIN-0
# AWS-SNAT-CHAIN-0 내부
-A AWS-SNAT-CHAIN-0 -d 192.168.0.0/16 -m comment --comment "AWS SNAT CHAIN" -j RETURN
-A AWS-SNAT-CHAIN-0 ! -o vlan+ -m comment --comment "AWS, SNAT" \
-m addrtype ! --dst-type LOCAL -j SNAT --to-source 192.168.4.12 --random-fully
첫 번째 규칙이 VPC CIDR(192.168.0.0/16) 내부 트래픽을 걸러내고, 두 번째 규칙이 나머지 트래픽의 소스를 노드 IP(192.168.4.12)로 변환한다. --random-fully는 SNAT 시 소스 포트를 완전 랜덤으로 선택하여 포트 충돌을 줄인다.
이전 글에서 파드 간 통신을 tcpdump로 확인했을 때 모든 인터페이스에서 파드 IP가 그대로 찍혔던 이유가 바로 이 첫 번째 규칙이다. 목적지가 VPC CIDR 내부(다른 파드)이므로 RETURN되어 SNAT이 적용되지 않았던 것이다.
Host Networking 파드와 SNAT 규칙
앞서 Host Networking 파드는 SNAT이 불필요하다고 했다. iptables 규칙 관점에서 보면 그 이유가 더 명확해진다. hostNetwork: true 파드의 소스 IP는 이미 노드 IP다. SNAT 규칙의 --to-source도 노드 IP이므로, 규칙에 매칭되더라도 소스 IP가 바뀌지 않는다 — 변환이 일어나지만 결과가 동일하다. 실질적으로 SNAT이 의미가 없는 셈이다.
통신 흐름

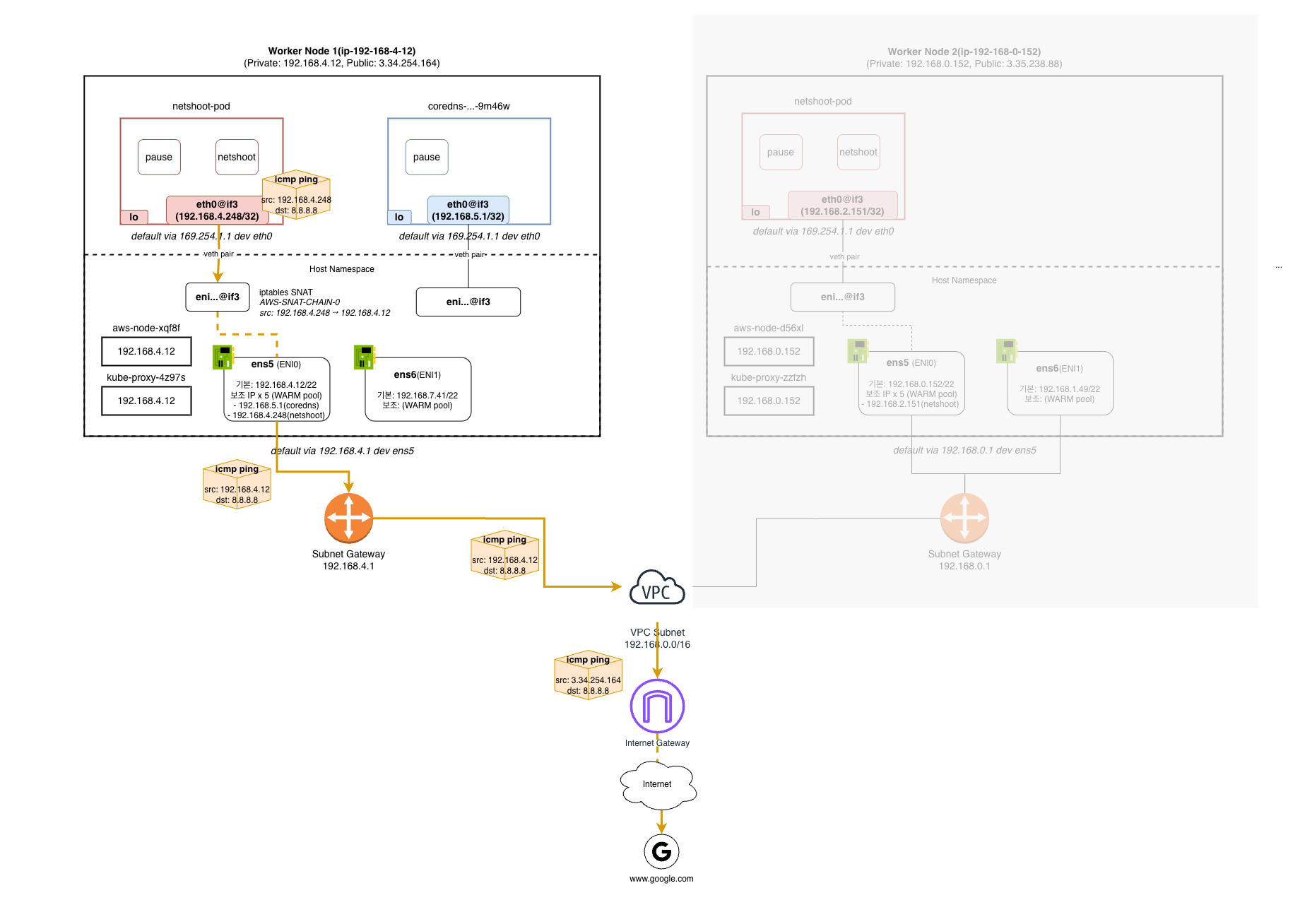

파드에서 외부(예: 8.8.8.8)로 ping을 보낼 때의 전체 경로를 추적한다. 이전 글의 환경을 기준으로, 노드 1(192.168.4.12, Public: 3.34.254.164)의 netshoot 파드(192.168.4.248)에서 www.google.com으로 ping을 보내는 경우:
각 노드의 파드 네임스페이스, veth pair, 호스트 네임스페이스(iptables SNAT), ENI, 서브넷 게이트웨이, VPC, IGW까지의 전체 경로가 표현되어 있다. 단계별로 보면:
- 파드 → veth: netshoot 파드(
192.168.4.248)가8.8.8.8로 ping 전송. 기본 게이트웨이169.254.1.1(= veth 호스트 측 MAC)로 L2 전달 - iptables SNAT: 호스트 네임스페이스에서
AWS-SNAT-CHAIN-0이 소스 IP를 파드 IP(192.168.4.248) → 노드 IP(192.168.4.12)로 변환 - 노드 → 서브넷 게이트웨이:
default via 192.168.4.1 dev ens5경로를 타고 ENI0(ens5)을 통해 서브넷 게이트웨이(192.168.4.1)로 나감 - VPC → IGW: VPC 라우팅 테이블에 따라 IGW로 전달. IGW가 노드 private IP(
192.168.4.12) → public IP(3.34.254.164)로 변환 - IGW → 인터넷: public IP로
www.google.com에 도달
이전 글의 파드 간 통신에서는 SNAT 없이 파드 IP가 그대로 VPC 패브릭을 타고 상대 노드로 전달됐다. 여기서는 2단계(iptables SNAT)와 4단계(IGW 변환)에서 소스 IP가 두 번 바뀐다는 것이 핵심 차이다.

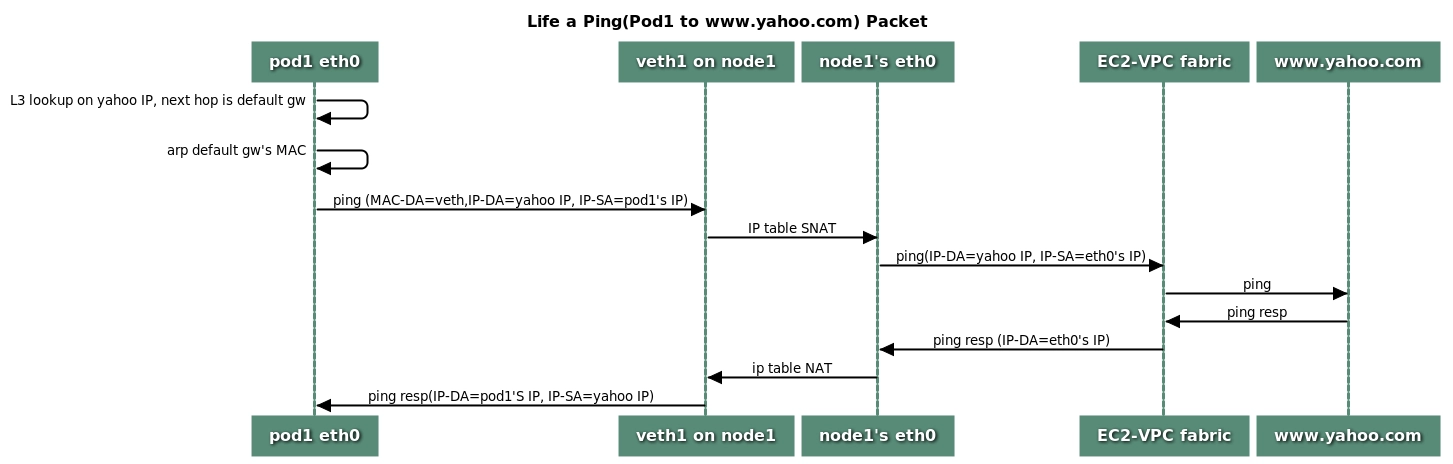

패킷 흐름
예시 IP: 파드 IP = 192.168.4.248, 노드 private IP = 192.168.4.12, 노드 public IP = 3.x.x.x
나가는 경로
| 단계 | 구간 | 패킷 IP | 설명 |
|---|---|---|---|
| 1 | 파드 eth0 | src=192.168.4.248, dst=8.8.8.8 |
L3 lookup → 목적지가 서브넷 밖 → default gw(169.254.1.1) |
| 2 | eth0 → veth | src=192.168.4.248, dst=8.8.8.8 |
veth pair를 통해 노드 네임스페이스로 전달 |
| 3 | veth → iptables → ens5 | src=192.168.4.12, dst=8.8.8.8 |
POSTROUTING AWS-SNAT-CHAIN-0에서 소스 IP가 파드 → 노드로 변환 |
| 4 | ens5 → VPC 패브릭 | src=192.168.4.12, dst=8.8.8.8 |
VPC 라우팅 테이블에 따라 IGW로 전달 |
| 5 | VPC 패브릭 → 인터넷 | src=3.x.x.x, dst=8.8.8.8 |
IGW에서 노드 private IP → public IP로 변환 |
돌아오는 경로
| 단계 | 구간 | 패킷 IP | 설명 |
|---|---|---|---|
| 6 | 인터넷 → VPC 패브릭 | src=8.8.8.8, dst=3.x.x.x |
응답 패킷 |
| 7 | VPC 패브릭 → ens5 | src=8.8.8.8, dst=192.168.4.12 |
IGW가 public → private IP로 역변환 |
| 8 | ens5 → conntrack → veth | src=8.8.8.8, dst=192.168.4.248 |
conntrack이 원래 연결(파드 IP)을 기억하고 있어 목적지를 노드 IP → 파드 IP로 복원 |
| 9 | veth → 파드 eth0 | src=8.8.8.8, dst=192.168.4.248 |
파드가 응답 수신 |
핵심은 3번(SNAT)과 8번(역NAT)이다. 나가는 길에서 파드 IP → 노드 IP로 바뀌고, 돌아오는 길에서 conntrack이 이를 복원한다. 이전 글의 파드 간 통신에서는 경로 전체에서 IP가 한 번도 바뀌지 않았던 것과 대조된다.
주요 사항
- 1~2 파드 → veth → 호스트: L3 lookup → default gateway(
169.254.1.1) → veth pair를 통해 노드 네임스페이스에 전달. 여기까지는 파드→파드와 완전히 동일하다. - 3 SNAT이 일어나는 이유:
AWS-SNAT-CHAIN-0에서 목적지(8.8.8.8)가 VPC CIDR 밖이므로-d 192.168.0.0/16 -j RETURN규칙을 통과한다. 다음 규칙의--to-source 192.168.4.12가 매칭되어 소스 IP가 파드 IP → 노드 IP로 변환된다. 이전 글의 파드 간 통신에서는 목적지가 VPC CIDR 안이라 이 규칙에서 RETURN되어 SNAT이 적용되지 않았다. - 5 IGW 변환: IGW가 노드 private IP(
192.168.4.12) → public IP(3.x.x.x)로 변환한다. 파드→파드에서는 VPC 패브릭이 ENI의 secondary IP를 직접 라우팅했지만, 외부 통신은 VPC 밖으로 나가야 하므로 IGW에서 추가 변환이 필요하다. - 8 conntrack 역NAT: 응답이 돌아올 때 conntrack이 3번의 SNAT 매핑을 기억하고 있어 목적지를 노드 IP → 파드 IP로 자동 복원한다. 파드→파드에서는 SNAT이 없었으므로 conntrack/역NAT 자체가 불필요했다.
- tcpdump에서의 차이: 파드→파드에서는 ens5에서 파드 IP가 그대로 찍힌다. 파드→외부에서는 ens5에서 노드 IP가 찍힌다 (SNAT 후). 아래 실습에서 이를 직접 확인한다.
실습: 외부 통신 확인
외부 ping 테스트
파드에서 외부로 ping을 보내 통신이 되는지 확인한다.
kubectl exec -it $PODNAME1 -- ping -c 1 www.google.com
PING www.google.com (142.251.156.119) 56(84) bytes of data.
64 bytes from 142.251.156.119 (142.251.156.119): icmp_seq=1 ttl=106 time=28.0 ms
--- www.google.com ping statistics ---
1 packets transmitted, 1 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 28.039/28.039/28.039/0.000 ms
파드에서 외부 인터넷으로의 통신이 정상 동작한다.
퍼블릭 IP 확인
파드가 외부에서 어떤 IP로 보이는지 확인한다.
# 노드별 퍼블릭 IP
for i in w2-node-1 w2-node-2 w2-node-3; do
echo ">> node $i <<"
ssh $i curl -s ipinfo.io/ip
echo; echo
done
# 파드별 퍼블릭 IP
for i in $PODNAME1 $PODNAME2 $PODNAME3; do
echo ">> Pod : $i <<"
kubectl exec -it $i -- curl -s ipinfo.io/ip
echo; echo
done
파드에서 curl ipinfo.io/ip로 확인한 퍼블릭 IP가 해당 파드가 실행 중인 노드의 퍼블릭 IP와 동일하다. 파드의 소스 IP가 노드 IP로 SNAT된 후, IGW에서 다시 퍼블릭 IP로 변환되기 때문이다.
tcpdump로 SNAT 전후 비교
파드에서 외부로 ping을 보내면서 워커 노드에서 인터페이스별로 tcpdump를 실행한다.
전체 인터페이스 (-i any)
sudo tcpdump -i any -nn icmp
03:31:36.492634 eni31b43252b24 In IP 192.168.4.248 > 142.251.154.119: ICMP echo request, id 2, seq 1, length 64
03:31:36.492654 ens5 Out IP 192.168.4.12 > 142.251.154.119: ICMP echo request, id 47885, seq 1, length 64
03:31:36.515189 ens5 In IP 142.251.154.119 > 192.168.4.12: ICMP echo reply, id 47885, seq 1, length 64
03:31:36.515222 eni31b43252b24 Out IP 142.251.154.119 > 192.168.4.248: ICMP echo reply, id 2, seq 1, length 64
4개 패킷에서 SNAT 전후가 모두 보인다:
| 순서 | 인터페이스 | 방향 | src → dst | 의미 |
|---|---|---|---|---|
| 1 | eni31b43252b24 (veth) |
In | 192.168.4.248 → google |
파드 IP 그대로. SNAT 전 |
| 2 | ens5 |
Out | 192.168.4.12 → google |
노드 IP로 변환됨. SNAT 후 |
| 3 | ens5 |
In | google → 192.168.4.12 |
응답이 노드 IP로 도착 |
| 4 | eni31b43252b24 (veth) |
Out | google → 192.168.4.248 |
역NAT 후 파드 IP로 복원 |
veth에서는 파드 IP(192.168.4.248), ens5에서는 노드 IP(192.168.4.12)가 찍힌다. 그 사이에서 SNAT이 일어난다. ICMP id도 2(파드 측) → 47885(ens5 측)로 변경된다. iptables SNAT이 source port/id까지 변환하기 때문이다.
ens5만 (-i ens5)
sudo tcpdump -i ens5 -nn icmp
03:32:08.498934 IP 192.168.4.12 > 142.251.157.119: ICMP echo request, id 64098, seq 1, length 64
03:32:08.521202 IP 142.251.157.119 > 192.168.4.12: ICMP echo reply, id 64098, seq 1, length 64
ens5에서는 SNAT이 끝난 패킷만 보인다. 파드 IP(192.168.4.248)는 전혀 나타나지 않고 노드 IP(192.168.4.12)만 찍힌다.
결과 비교
| 캡처 지점 | 소스 IP | 의미 |
|---|---|---|
-i any veth 구간 |
192.168.4.248 (파드) |
SNAT 전 |
-i any ens5 구간 |
192.168.4.12 (노드) |
SNAT 후 |
-i ens5 단독 |
192.168.4.12 (노드) |
SNAT 후만 보임 |
-i any vs -i ens5 비교가 iptables SNAT의 존재를 확인하는 가장 직관적인 방법이다. 이전 글의 파드 간 통신에서는 veth와 ens5 모두에서 파드 IP 그대로 찍혔던 것과 대조된다.
iptables SNAT 규칙 분석
tcpdump에서 확인한 SNAT이 어떤 iptables 규칙에 의해 일어나는지 살펴본다.
AWS-SNAT-CHAIN-0
sudo iptables -t nat -S | grep 'A AWS-SNAT-CHAIN'
-A AWS-SNAT-CHAIN-0 -d 192.168.0.0/16 -m comment --comment "AWS SNAT CHAIN" -j RETURN
-A AWS-SNAT-CHAIN-0 ! -o vlan+ -m comment --comment "AWS, SNAT" -m addrtype ! --dst-type LOCAL \
-j SNAT --to-source 192.168.4.12 --random-fully
두 규칙은 아래와 같이 동작한다:
- RETURN: 목적지가 VPC CIDR(
192.168.0.0/16) 내부이면 SNAT하지 않고 통과 → 파드 간 통신은 여기서 빠진다 - SNAT: 그 외 모든 트래픽의 소스 IP를
192.168.4.12(노드 Primary ENI IP)로 변환
패킷 카운터 확인
ping을 보내면서 실시간으로 카운터를 관찰하면, 어떤 규칙이 매칭되는지 확인할 수 있다.
# 카운터 초기화
sudo iptables -t nat --zero
# 실시간 모니터링
watch -d 'sudo iptables -v --numeric --table nat --list AWS-SNAT-CHAIN-0'
Chain AWS-SNAT-CHAIN-0 (1 references)
pkts bytes target prot opt in out source destination
9 540 RETURN all -- * * 0.0.0.0/0 192.168.0.0/16 /* AWS SNAT CHAIN */
21 1292 SNAT all -- * !vlan+ 0.0.0.0/0 0.0.0.0/0 /* AWS, SNAT */
ADDRTYPE match dst-type !LOCAL to:192.168.4.12 random-fully
VPC 내부 트래픽은 RETURN 규칙의 카운터가, 외부 트래픽은 SNAT 규칙의 카운터가 증가한다. 파드에서 외부로 ping을 보낼 때마다 SNAT 카운터가 올라가는 것을 확인할 수 있다.
AWS-CONNMARK-CHAIN-0
SNAT과 함께 동작하는 CONNMARK 메커니즘도 확인한다.
# PREROUTING 체인
-A PREROUTING -i eni+ -m comment --comment "AWS, outbound connections" -j AWS-CONNMARK-CHAIN-0
-A PREROUTING -m comment --comment "AWS, CONNMARK" -j CONNMARK --restore-mark --nfmask 0x80 --ctmask 0x80
# AWS-CONNMARK-CHAIN-0
-A AWS-CONNMARK-CHAIN-0 -d 192.168.0.0/16 -m comment --comment "AWS CONNMARK CHAIN, VPC CIDR" -j RETURN
-A AWS-CONNMARK-CHAIN-0 -m comment --comment "AWS, CONNMARK" -j CONNMARK --set-xmark 0x80/0x80
ENI 인터페이스(eni+ = veth)에서 들어오는 패킷 중 VPC 외부로 나가는 트래픽에 0x80 마크를 설정한다. 이 마크는 ip rule의 fwmark 0x80/0x80 lookup main(우선순위 1024) 규칙과 연결되어, SNAT된 응답 트래픽이 올바르게 main 테이블을 통해 라우팅되도록 보장한다.
KUBE-POSTROUTING
kube-proxy가 설정하는 POSTROUTING 규칙도 같은 체인을 거치지만, 외부 통신에서는 매칭되지 않는다.
-A KUBE-POSTROUTING -m mark ! --mark 0x4000/0x4000 -j RETURN
-A KUBE-POSTROUTING -j MARK --set-xmark 0x4000/0x0
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE --random-fully
0x4000 마크는 Service 트래픽에 대해 kube-proxy가 설정하는 것이다. 파드 → 외부 통신에는 이 마크가 없으므로 첫 번째 규칙에서 RETURN된다. 외부 통신의 SNAT은 kube-proxy가 아니라 VPC CNI의 AWS-SNAT-CHAIN-0이 담당한다.
conntrack 확인
conntrack은 커널이 유지하는 연결 추적 테이블이다. SNAT 전후의 IP 매핑을 기록한다.
sudo conntrack -L -n | grep -v '169.254.169'
icmp 1 28 src=172.30.66.58 dst=8.8.8.8 type=8 code=0 id=34392 \
src=8.8.8.8 dst=172.30.85.242 type=0 code=0 id=50705 mark=128 use=1
이 한 줄에 왕복 매핑이 담겨 있다:
- 원본:
src=172.30.66.58(파드)→dst=8.8.8.8 - 응답 기대:
src=8.8.8.8→dst=172.30.85.242(노드)
conntrack이 이 매핑을 기억하고 있으므로, 응답 패킷의 목적지(172.30.85.242)를 원래 파드 IP(172.30.66.58)로 복원할 수 있다. mark=128(0x80)은 AWS-CONNMARK-CHAIN-0이 설정한 마크다.
ICMP conntrack 엔트리의 TTL은 기본 30초다. 위 출력의
28이 남은 시간(초)이다. ping이 끝난 후 30초 이상 지나면 엔트리가 만료되어 조회되지 않는다. 확인하려면 ping을 계속 보내면서(ping -i 0.1 8.8.8.8) 다른 터미널에서 conntrack을 조회해야 한다.
SNAT 동작 제어: EXTERNAL_SNAT
VPC CNI는 AWS_VPC_K8S_CNI_EXTERNALSNAT 환경변수로 SNAT 동작을 제어할 수 있다.
기본값 (false): VPC CNI가 SNAT
VPC CNI Plugin이 iptables로 직접 SNAT을 수행한다. 파드 IP → 노드 Primary ENI IP로 변환한다. 별도 설정 없이 동작하므로 간편하다.
파드 IP → (VPC CNI SNAT) → 노드 IP → (VPC 라우팅) → (IGW: private→public) → 인터넷
파드의 외부 통신이 가능하려면 노드가 인터넷에 도달 가능해야 한다. 두 가지 방법이 있다:
- Public subnet: 노드에 public/elastic IP를 할당하고, 서브넷의 라우팅 테이블에 IGW 경로를 설정한다
- Private subnet + NAT Gateway: 노드는 private subnet에 두고, 서브넷의 라우팅 테이블이 NAT Gateway(public subnet에 위치)를 가리키게 한다
SNAT 후 패킷의 소스 IP가 노드 IP가 되므로, 노드 자체가 인터넷에 도달할 수 있어야 응답도 돌아올 수 있다.
true로 설정: VPC CNI가 SNAT하지 않음
kubectl set env daemonset -n kube-system aws-node AWS_VPC_K8S_CNI_EXTERNALSNAT=true
VPC CNI가 SNAT을 수행하지 않는다. 파드 IP가 그대로 VPC 내부를 돌아다니고, NAT Gateway 등 외부 장치가 SNAT을 대신 처리해야 한다.
파드 IP → (SNAT 안 함) → 파드 IP 그대로 → (NAT GW가 SNAT) → NAT GW IP → 인터넷
시나리오: Private subnet + NAT Gateway
실무에서 가장 흔한 구성이다. 보안상 노드는 private subnet에 배치하고, 외부 통신은 public subnet의 NAT Gateway를 경유한다.
기본 동작의 문제: EXTERNAL_SNAT=false
파드 IP → (VPC CNI가 SNAT) → 노드 IP → (NAT GW가 또 SNAT) → NAT GW IP → 인터넷
이중 SNAT이 발생한다. VPC 내부(다른 서브넷 등)에서 파드를 볼 때도 파드의 실제 IP가 아니라 노드 IP로 보여서, 디버깅이나 보안 정책 적용이 어려워진다.
해결: EXTERNAL_SNAT=true
파드 IP → (SNAT 안 함) → 파드 IP 그대로 → (NAT GW가 SNAT) → NAT GW IP → 인터넷
VPC CNI의 SNAT을 끄면 파드 IP가 VPC 내부에서 그대로 보이고, NAT Gateway 한 곳에서만 SNAT이 처리된다.
AWS 문서에서도 노드를 private subnet에 배치할 것을 권장한다. Private subnet + NAT Gateway +
EXTERNAL_SNAT=true가 프로덕션 EKS에서 가장 많이 사용되는 구성이다.
참고: VPC Peering과 플러그인 1.8.0 미만
VPC CNI 1.8.0 미만 버전에서는 VPC Peering/Transit VPC/Direct Connect로 연결된 외부 리소스가 secondary ENI에 할당된 파드에게 먼저 통신을 시작할 수 없는 제약이 있었다. 파드가 먼저 요청하면 conntrack으로 응답이 돌아올 수 있지만, 외부에서 먼저 시작하는 통신은 불가능했다. 이 경우 EXTERNAL_SNAT=true로 설정하면 파드 IP가 그대로 노출되어 양방향 통신이 가능해졌다.
1.8.0 이후에는 secondary ENI에 대한 라우팅 규칙이 개선되어 이 제약이 해결됐으므로, 이 시나리오에서 EXTERNAL_SNAT 설정이 더 이상 필요하지 않다.
정리
| 항목 | 내용 |
|---|---|
| Host Networking 파드 | 노드 IP를 그대로 사용하므로 SNAT 불필요 |
| 일반 파드 | VPC 사설 IP를 사용하므로 외부 통신에 SNAT 필수 |
| “NAT 없이” 원칙 | 파드 간 직접 통신에만 적용. 외부 통신 SNAT은 원칙 위반 아님 |
| VPC CNI 기본 동작 | AWS-SNAT-CHAIN-0에서 파드 IP → 노드 Primary ENI IP로 SNAT |
| tcpdump 확인 | veth: 파드 IP / ens5: 노드 IP → SNAT 전후 비교 가능 |
| conntrack | SNAT 매핑을 기록하여 응답 패킷의 역NAT 수행 |
| SNAT 제어 | EXTERNAL_SNAT=true로 VPC CNI SNAT을 끄고 NAT Gateway 등에 위임 |
| 프로덕션 권장 | Private subnet + NAT Gateway + EXTERNAL_SNAT=true |
이전 글에서 파드 간 통신은 tcpdump 모든 인터페이스에서 파드 IP가 그대로 찍혔다. 이 글에서는 같은 tcpdump 기법으로, 외부 통신에서는 SNAT이 일어나 veth와 ens5의 소스 IP가 다르다는 것을 확인했다. 두 결과를 대비하면 VPC CNI의 “NAT 없는 파드 간 통신” vs “외부 통신 SNAT”이 명확히 구분된다.
