[EKS] EKS: Public-Public EKS 클러스터 - 1. Terraform 코드 분석

2026년 03월 12일 · 16 분 소요

서종호(가시다)님의 AWS EKS Workshop Study(AEWS) 1주차 학습 내용을 기반으로 합니다.

TL;DR

이번 글에서는 Public-Public 엔드포인트 구성의 EKS 클러스터를 배포하기 위한 Terraform 코드를 분석한다.

코드 구조: var.tf(변수 선언), vpc.tf(네트워크), eks.tf(클러스터 + 노드그룹)로 역할별 분리
VPC: 퍼블릭 서브넷 3개(AZ별) + IGW 구성. DNS 설정은 EKS 필수 요건
EKS: Public Endpoint + Managed Node Group + VPC CNI 구성
핵심: Public-Public 구성으로 API 서버와 워커 노드 모두 퍼블릭 인터넷 경유

실습 코드 다운로드

실습 코드를 다운로드하고 1주차 디렉토리로 이동한다.

git clone https://github.com/gasida/aews.git
cd aews/1w

디렉토리 구조

aews/1w
├── eks.tf
├── var.tf
└── vpc.tf

Terraform에서는 역할별로 .tf 파일을 분리하는 것이 일반적인 관행이다. 같은 디렉토리 안의 .tf 파일들은 Terraform이 전부 합쳐서 하나로 읽으므로, 파일 분리는 사람이 읽기 편하게 하기 위한 것이다.

파일	역할
`var.tf` (또는 `variables.tf`)	변수 선언
`vpc.tf`	네트워크 리소스 정의
`eks.tf`	Provider 설정 + 보안그룹 + EKS 클러스터 + 노드그룹 정의

참고: 일반적으로 provider.tf, outputs.tf, terraform.tfvars 등을 추가로 분리하기도 한다. 이 실습에서는 Provider 설정이 eks.tf 안에 포함되어 있다.

이제 var.tf → vpc.tf → eks.tf 순서로 각 파일을 분석한다. 변수 정의를 먼저 파악하고, 네트워크를 이해한 뒤, 클러스터 설정을 보는 흐름이다.

var.tf: 변수 선언

var.tf는 전체 인프라에서 사용할 변수를 선언하는 파일이다. 여기서 하는 일은 “이런 변수가 있다”를 선언하고 모아 놓는 것이다. 실제 값을 넣는 것이 아니라, 어떤 값들이 파라미터로 들어오는지 전체 그림을 파악할 수 있게 해준다.

variable "KeyName" {
  description = "Name of an existing EC2 KeyPair to enable SSH access to the instances."
  type        = string
}

variable "ssh_access_cidr" {
  description = "Allowed CIDR for SSH access"
  type        = string
}

variable "ClusterBaseName" {
  description = "Base name of the cluster."
  type        = string
  default     = "myeks"
}

variable "KubernetesVersion" {
  description = "Kubernetes version for the EKS cluster."
  type        = string
  default     = "1.34"
}

variable "WorkerNodeInstanceType" {
  description = "EC2 instance type for the worker nodes."
  type        = string
  default     = "t3.medium"
}

variable "WorkerNodeCount" {
  description = "Number of worker nodes."
  type        = number
  default     = 2
}

variable "WorkerNodeVolumesize" {
  description = "Volume size for worker nodes (in GiB)."
  type        = number
  default     = 30
}

variable "TargetRegion" {
  description = "AWS region where the resources will be created."
  type        = string
  default     = "ap-northeast-2"
}

variable "availability_zones" {
  description = "List of availability zones."
  type        = list(string)
  default     = ["ap-northeast-2a", "ap-northeast-2b", "ap-northeast-2c"]
}

variable "VpcBlock" {
  description = "CIDR block for the VPC."
  type        = string
  default     = "192.168.0.0/16"
}

variable "public_subnet_blocks" {
  description = "List of CIDR blocks for the public subnets."
  type        = list(string)
  default     = ["192.168.1.0/24", "192.168.2.0/24", "192.168.3.0/24"]
}

변수 정리

변수들을 역할별로 정리하면 다음과 같다.

변수	기본값	설명
`KeyName`	(없음)	EC2 키 페어 이름. 배포 시 주입
`ssh_access_cidr`	(없음)	SSH 접근 허용 CIDR. 배포 시 주입
`ClusterBaseName`	`myeks`	클러스터 및 리소스 이름 접두사
`KubernetesVersion`	`1.34`	EKS 클러스터 K8s 버전
`WorkerNodeInstanceType`	`t3.medium`	워커 노드 인스턴스 타입
`WorkerNodeCount`	`2`	워커 노드 수
`WorkerNodeVolumesize`	`30`	워커 노드 디스크 크기 (GiB)
`TargetRegion`	`ap-northeast-2`	AWS 리전
`availability_zones`	`[a, b, c]`	가용 영역 목록
`VpcBlock`	`192.168.0.0/16`	VPC CIDR 블록
`public_subnet_blocks`	`[1.0/24, 2.0/24, 3.0/24]`	퍼블릭 서브넷 CIDR 목록

여기서 중요한 점은, var.tf에서는 실제 값을 넣지 않는다는 것이다. 변수를 선언하기만 할 뿐, 실제 값을 넣는 건 배포 시 하게 된다. default가 선언된 변수들은 별도로 값을 넣지 않아도 기본값이 사용되고, default가 없는 KeyName과 ssh_access_cidr은 뒤의 배포 단계에서 값을 주입해줘야 한다.

참고: 네이밍 컨벤션이 혼재되어 있다(KeyName은 PascalCase, ssh_access_cidr은 snake_case). 공식적으로 정해진 것은 없으나 Terraform 권장은 snake_case이다. 다만 AWS CloudFormation 파라미터 스타일인 PascalCase도 자주 쓰인다.

주요 변수 해설

VPC 대역

VPC CIDR 블록은 RFC 1918 사설 IP 대역 내에서 자유롭게 선택할 수 있다.

대역	범위
`10.0.0.0/8`	10.0.0.0 ~ 10.255.255.255
`172.16.0.0/12`	172.16.0.0 ~ 172.31.255.255
`192.168.0.0/16`	192.168.0.0 ~ 192.168.255.255

이 실습에서는 192.168.0.0/16을 사용한다. 실무에서는 다른 VPC나 온프레미스 네트워크 대역과 겹치지 않도록 설계하는 것이 중요하다.

퍼블릭 서브넷

VPC 전체 대역 중 일부를 AZ별로 퍼블릭 서브넷으로 지정한다.

서브넷	AZ	CIDR	IP 수
Public Subnet 1	ap-northeast-2a	`192.168.1.0/24`	254개
Public Subnet 2	ap-northeast-2b	`192.168.2.0/24`	254개
Public Subnet 3	ap-northeast-2c	`192.168.3.0/24`	254개

“퍼블릭”의 의미는 서브넷의 라우팅 테이블에 인터넷 게이트웨이(IGW)로의 경로가 있다는 뜻이다. IGW 설정은 vpc.tf의 VPC 모듈이 자동으로 처리한다.

가용 영역(AZ)

AWS는 리전별로 사용 가능한 AZ 목록을 공개하고 있고(ap-northeast-2에는 a, b, c, d), 그 중에서 원하는 것을 골라 쓸 수 있다. 참고로 AZ 이름과 물리적 데이터센터의 매핑은 계정마다 다르다. A 계정의 ap-northeast-2a와 B 계정의 ap-northeast-2a가 실제로는 다른 물리 DC일 수 있다. 보안 및 사용자 쏠림 방지를 위한 AWS의 설계다.

vpc.tf: 네트워크 구성

vpc.tf는 EKS가 올라갈 네트워크 기반을 정의한다. VPC CIDR, 퍼블릭 서브넷 3개(AZ별), IGW, DNS 설정 등이 포함된다.

module "vpc" {
  source  = "terraform-aws-modules/vpc/aws"
  version = "~>6.5"

  name = "${var.ClusterBaseName}-VPC"
  cidr = var.VpcBlock
  azs  = var.availability_zones

  enable_dns_support   = true
  enable_dns_hostnames = true

  public_subnets  = var.public_subnet_blocks

  enable_nat_gateway = false

  manage_default_network_acl = false

  map_public_ip_on_launch = true

  igw_tags = {
    "Name" = "${var.ClusterBaseName}-IGW"
  }

  public_subnet_tags = {
    "Name"                     = "${var.ClusterBaseName}-PublicSubnet"
    "kubernetes.io/role/elb"   = "1"
  }

  tags = {
    "Environment" = "cloudneta-lab"
  }
}

모듈 설정

source: terraform-aws-modules/vpc/aws 모듈을 사용한다. 만약 모듈 없이 직접 만든다면 resource "aws_internet_gateway" 같은 블록을 하나하나 작성해야 한다.
version: ~>6.5는 Pessimistic Constraint로, 6.5 이상 7.0 미만을 의미한다(>=6.5.0, <7.0.0). 메이저 업데이트로 인한 breaking change를 방지하면서 패치/마이너 업데이트는 받겠다는 뜻이다.
name: ${var.ClusterBaseName}-VPC로 var.tf에서 선언한 ClusterBaseName 변수를 이용해서 VPC 이름을 생성한다(기본값 myeks-VPC).
azs: var.tf에서 선언한 availability_zones 변수를 그대로 넘긴다.

참고: Semantic Versioning

버전은 MAJOR.MINOR.PATCH 형식을 따른다(예: 6.5.0).

구분 의미

MAJOR 호환이 깨지는 변경

MINOR 호환을 유지하며 기능 추가

PATCH 버그 수정

~>6.5는 “이 마이너 버전 이상, 다음 메이저 미만”을 의미한다. 메이저 업데이트로 인한 breaking change를 방지하면서 패치/마이너 업데이트는 자동으로 받을 수 있다.

구분	의미
MAJOR	호환이 깨지는 변경
MINOR	호환을 유지하며 기능 추가
PATCH	버그 수정

terraform init을 실행하면 Terraform이 이 source와 version 선언을 보고 Terraform Registry에서 해당 모듈을 .terraform/modules/ 디렉토리에 다운로드한다. 이 코드에서 module 블록의 source로 선언된 것은 VPC 모듈(terraform-aws-modules/vpc/aws)과 EKS 모듈(terraform-aws-modules/eks/aws, eks.tf에서 선언) 두 개이므로, 이 두 모듈(및 각 모듈이 내부적으로 의존하는 하위 모듈)이 다운로드된다. 실제 다운로드된 모듈 버전은 배포 결과 확인 시 modules.json에서 확인할 수 있다.

DNS 설정

설정	값	역할
`enable_dns_support`	`true`	VPC 내부에서 AWS 제공 DNS 서버(`169.254.169.253`)를 사용 가능하게 함
`enable_dns_hostnames`	`true`	퍼블릭 IP를 가진 인스턴스에 DNS 호스트네임 자동 부여

enable_dns_support = true: VPC 내부에서 AWS가 제공하는 DNS 서버를 활성화하는 설정이다. 이 설정이 꺼져 있으면 VPC 안의 인스턴스가 도메인 이름을 IP로 변환할 수 없다.
enable_dns_hostnames = true: 퍼블릭 IP를 가진 인스턴스에 ec2-<IP>.ap-northeast-2.compute.amazonaws.com 같은 퍼블릭 DNS 호스트네임을 자동으로 부여하는 설정이다.

EKS에서는 이 두 설정이 필수다. 없으면 API 서버 엔드포인트 DNS 해석 등이 안 되어 클러스터가 정상 동작하지 않는다.

참고: VPC DNS vs CoreDNS

enable_dns_support는 VPC 레벨의 AWS 내부 DNS 서버(Amazon Route 53 Resolver)를 켜는 것이고, CoreDNS는 K8s 클러스터 내부의 서비스 디스커버리용 DNS다. 둘은 독립적으로 동작하는 다른 레이어이지만, CoreDNS가 외부 도메인을 해석할 때 결국 VPC DNS 서버에 포워딩하므로, VPC DNS가 꺼져 있으면 CoreDNS도 외부 해석이 불가능하다.

네트워크 설정

설정	값	역할
`enable_nat_gateway`	`false`	프라이빗 서브넷이 없으므로 NAT Gateway 불필요
`manage_default_network_acl`	`false`	AWS가 만든 기본 NACL을 그대로 둠 (모든 트래픽 허용)
`map_public_ip_on_launch`	`true`	서브넷에 생성되는 모든 인스턴스에 퍼블릭 IP 자동 할당

enable_nat_gateway = false: NAT Gateway는 프라이빗 서브넷의 인스턴스가 인터넷에 나갈 때 필요한 것인데, 이 실습에서는 모든 노드가 퍼블릭 서브넷에 있어서 직접 IGW를 통해 인터넷 통신이 가능하므로 필요 없다. NAT Gateway는 시간당 과금 + 데이터 처리 비용이 있어서, 굳이 필요하지 않다면 비활성화하여 비용을 절감한다.
manage_default_network_acl = false: Terraform이 VPC의 기본 NACL을 관리하지 않겠다는 뜻이다. AWS가 만든 기본 NACL은 모든 인바운드/아웃바운드 트래픽을 허용하므로, 별도 설정 없이도 통신에 문제가 없다.
map_public_ip_on_launch = true: 이 설정이 가장 중요하다. 이 서브넷에 생성되는 모든 인스턴스에 퍼블릭 IP가 자동으로 할당된다. 이 설정이 없으면 워커 노드가 퍼블릭 서브넷에 있어도 퍼블릭 IP가 없어서 인터넷 통신이 불가능하다. Public-Public 구성에서 워커 노드가 EKS API 서버와 통신하려면 필수다.

참고: NACL vs. Security Group

NACL Security Group

적용 단위 서브넷 인스턴스(ENI)

상태 Stateless (요청/응답 별도 규칙) Stateful (요청 허용 시 응답 자동 허용)

규칙 허용/거부 모두 가능 허용 규칙만 가능

이 실습에서는 Security Group(eks.tf의 node_group_sg)으로 충분히 제어하므로 NACL을 별도로 관리할 필요가 없다.

	NACL	Security Group
적용 단위	서브넷	인스턴스(ENI)
상태	Stateless (요청/응답 별도 규칙)	Stateful (요청 허용 시 응답 자동 허용)
규칙	허용/거부 모두 가능	허용 규칙만 가능

태그 설정

IGW 태그

igw_tags = {
  "Name" = "${var.ClusterBaseName}-IGW"
}

Internet Gateway에 붙일 태그다. { } 블록인 이유는 Terraform에서 태그가 key-value map 형태이기 때문이다. 태그를 여러 개 달 수 있어서 이런 구조를 사용한다. 여기서는 Name 태그 하나만 달고 있다(myeks-IGW).

퍼블릭 서브넷 태그

public_subnet_tags = {
  "Name"                     = "${var.ClusterBaseName}-PublicSubnet"
  "kubernetes.io/role/elb"   = "1"
}

Name 태그는 ClusterBaseName 변수를 이용해서 뒤에 -PublicSubnet을 붙인다.

kubernetes.io/role/elb 태그가 핵심이다. AWS Load Balancer Controller가 이 태그를 보고 “이 서브넷에 인터넷 향 로드밸런서(ELB)를 배치해도 된다”고 판단하는 마커다. K8s에서 type: LoadBalancer Service를 만들면, 컨트롤러가 이 태그가 있는 퍼블릭 서브넷을 찾아서 ALB/NLB를 생성한다. 웹 서비스를 외부에 노출할 때(예: 프론트엔드 앱, API 서버 등을 인터넷에서 접근 가능하게 만들 때) 사용된다.

ELB가 배치되면 외부 트래픽이 ELB를 거쳐 워커 노드의 Pod로 라우팅된다. ELB 없이는 외부에서 클러스터 내 서비스에 접근할 방법이 없다(NodePort 제외).

클라이언트 → 인터넷 → ALB/NLB (퍼블릭 서브넷에 배치) → 워커 노드의 Pod (kube-proxy 또는 VPC CNI가 라우팅)

참고로 프라이빗 서브넷에는 kubernetes.io/role/internal-elb="1" 태그를 붙인다.

공통 태그

tags = {
  "Environment" = "cloudneta-lab"
}

VPC 모듈이 만드는 모든 리소스에 공통으로 붙는 태그다. Environment = "cloudneta-lab"으로 스터디 실습 환경임을 표시한다.

VPC 모듈이 자동으로 해주는 것

public_subnets를 지정하면 VPC 모듈이 내부적으로 다음을 자동 처리한다.

IGW 생성: aws_internet_gateway 리소스 생성
라우팅 테이블 생성: 퍼블릭 서브넷용 라우팅 테이블에 0.0.0.0/0 → IGW 경로 추가
퍼블릭 IP 자동 부여: map_public_ip_on_launch = true이면 해당 서브넷의 인스턴스에 퍼블릭 IP 할당

참고: 라우팅 테이블은 Longest Prefix Match로 경로를 매칭한다. VPC 내부 통신(192.168.0.0/16)은 로컬 경로로 먼저 매칭되고, 그 외 나머지 모든 트래픽(0.0.0.0/0)이 IGW로 빠지는 구조다.

모듈 없이 직접 만들었다면 최소 다음 리소스 블록을 작성해야 했을 것이다.

aws_vpc — VPC 생성
aws_subnet × 3 — AZ별 퍼블릭 서브넷
aws_internet_gateway — IGW 생성
aws_route_table — 퍼블릭 라우팅 테이블
aws_route — 0.0.0.0/0 → IGW 경로 추가
aws_route_table_association × 3 — 서브넷에 라우팅 테이블 연결
각 리소스마다 태그, 의존성 설정…

모듈 한 블록으로 끝날 것이 최소 7~10개 resource 블록이 된다. 거기에 CIDR 계산, AZ 매핑, 태그 일관성 등 실수 가능성이 크게 늘어난다.

eks.tf: EKS 클러스터 구성

eks.tf는 핵심 파일이다. Provider 선언, 보안그룹, EKS 모듈이 모두 포함되어 있으며, vpc.tf에서 만든 VPC/서브넷을 참조한다.

Provider

provider "aws" {
  region = var.TargetRegion
}

AWS Provider 사용을 선언하는 블록이다. Provider 플러그인(실제 바이너리)을 어떻게 설정할지 적는 곳으로, 여기서는 리전만 지정하고 있다. terraform init 시 이 선언을 보고 hashicorp/aws Provider 플러그인을 다운로드한다. 인증 정보는 aws configure로 설정한 자격증명이 자동으로 사용된다.

보안그룹

resource "aws_security_group" "node_group_sg" {
  name        = "${var.ClusterBaseName}-node-group-sg"
  description = "Security group for EKS Node Group"
  vpc_id      = module.vpc.vpc_id

  tags = {
    Name = "${var.ClusterBaseName}-node-group-sg"
  }
}

resource "aws_security_group_rule" "allow_ssh" {
  type        = "ingress"
  from_port         = 0
  to_port           = 0
  protocol          = "-1"
  cidr_blocks = [
    var.ssh_access_cidr,
    "192.168.1.100/32"
  ]
  security_group_id = aws_security_group.node_group_sg.id
}

보안그룹 리소스

aws_security_group.node_group_sg는 EKS 워커 노드용 보안그룹이다. vpc_id = module.vpc.vpc_id에서 VPC 모듈의 output을 참조한다. terraform-aws-modules/vpc/aws 모듈이 내부적으로 aws_vpc 리소스를 생성하고, 그 결과값을 output으로 노출한다. 모듈의 outputs.tf에 output "vpc_id" { value = aws_vpc.this[0].id } 같은 선언이 있어서, module.vpc.vpc_id로 참조할 수 있다. .tf 파일에 직접 보이진 않지만 모듈 내부에 정의되어 있는 것이다.

보안그룹 규칙

aws_security_group_rule.allow_ssh는 워커 노드에 대한 인바운드 트래픽을 허용하는 보안그룹 규칙이다. 각 필드를 살펴보면:

type = "ingress": 인바운드(들어오는) 트래픽 규칙
from_port = 0, to_port = 0: 허용할 포트 범위를 지정하는 것인데, protocol = "-1"과 함께 쓰이면 의미가 달라짐
protocol = "-1": 모든 프로토콜(TCP, UDP, ICMP 등 전부)을 의미. 이 경우 포트 범위는 무시되어 0/0으로 설정

즉, 지정된 CIDR에서 오는 모든 프로토콜의 모든 포트 트래픽을 허용하는 규칙이다. 접속 대상만 CIDR로 제한하되, 포트나 프로토콜은 제한하지 않는 구조다.

참고로, SSH(22번 포트)만 허용하려면 다음과 같이 설정한다.
from_port = 22
to_port   = 22
protocol  = "tcp"

cidr_blocks에는 두 값이 들어간다.

CIDR	설명
`var.ssh_access_cidr`	배포 시 주입하는 내 실습 환경 IP
`192.168.1.100/32`	AZ-a 퍼블릭 서브넷(`192.168.1.0/24`) 내 특정 인스턴스 IP

192.168.1.100/32에 대해 조금 더 살펴보면, 192.168.1.0/24는 AZ-a의 퍼블릭 서브넷 대역이고 192.168.1.100은 그 서브넷 안의 특정 인스턴스 하나를 가리킨다. 현재 구성에서는 map_public_ip_on_launch = true이고 별도의 bastion 인스턴스 리소스가 정의되어 있지 않으므로, 실제로 192.168.1.100을 쓰는 리소스가 이 코드 안에는 없다. 다만 향후 이 서브넷에 bastion host(점프 서버)나 관리용 인스턴스를 192.168.1.100으로 배치할 때, 그 인스턴스에서 워커 노드로 접근할 수 있도록 미리 허용해 둔다.

Terraform 리소스 참조 추적

security_group_id = aws_security_group.node_group_sg.id에서 앞에서 생성한 보안그룹의 ID를 참조한다. Terraform의 리소스 간 참조 추적 기능이 동작하는 방식은 다음과 같다.

aws_security_group.node_group_sg를 먼저 생성
AWS가 해당 리소스의 id를 반환
Terraform이 그 값을 state에 저장하고, aws_security_group.node_group_sg.id로 참조하는 다른 리소스에 주입

이 참조를 통해 Terraform은 보안그룹 생성 → 규칙 생성 순서를 자동으로 보장한다.

EKS 모듈

module "eks" {

  source  = "terraform-aws-modules/eks/aws"
  version = "~> 21.0"

  name               = var.ClusterBaseName
  kubernetes_version = var.KubernetesVersion

  vpc_id = module.vpc.vpc_id
  subnet_ids = module.vpc.public_subnets

  endpoint_public_access = true
  endpoint_private_access = false

  enabled_log_types = []

  enable_cluster_creator_admin_permissions = true

  eks_managed_node_groups = {
    default = {
      name             = "${var.ClusterBaseName}-node-group"
      use_name_prefix  = false
      instance_types   = ["${var.WorkerNodeInstanceType}"]
      desired_size     = var.WorkerNodeCount
      max_size         = var.WorkerNodeCount + 2
      min_size         = var.WorkerNodeCount - 1
      disk_size        = var.WorkerNodeVolumesize
      subnets          = module.vpc.public_subnets
      key_name         = "${var.KeyName}"
      vpc_security_group_ids = [aws_security_group.node_group_sg.id]

      cloudinit_pre_nodeadm = [
        {
          content_type = "text/x-shellscript"
          content      = <<-EOT
            #!/bin/bash
            echo "Starting custom initialization..."
            dnf update -y
            dnf install -y tree bind-utils
            echo "Custom initialization completed."
          EOT
        }
      ]
    }
  }

  addons = {
    coredns = {
      most_recent = true
    }
    kube-proxy = {
      most_recent = true
    }
    vpc-cni = {
      most_recent = true
      before_compute = true
    }
  }

  tags = {
    Environment = "cloudneta-lab"
    Terraform   = "true"
  }

}

클러스터 기본 설정

설정	값	설명
`source`	`terraform-aws-modules/eks/aws`	EKS 모듈 사용
`version`	`~> 21.0`	21.0 이상 22.0 미만
`name`	`myeks`	클러스터 이름
`kubernetes_version`	`1.34`	K8s 버전

VPC 연결

vpc_id = module.vpc.vpc_id
subnet_ids = module.vpc.public_subnets

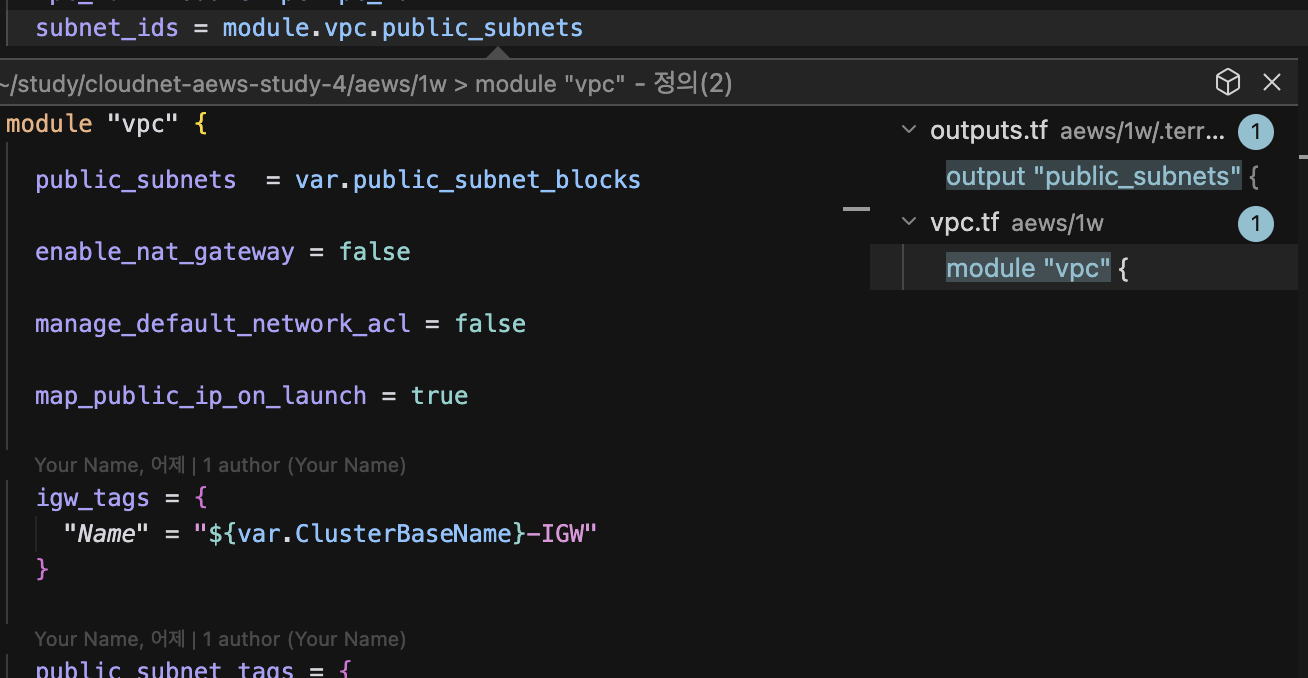

vpc.tf에서 만든 VPC와 서브넷을 참조한다. 여기서 module.vpc.public_subnets가 반환하는 값에 대해 짚고 넘어가자.

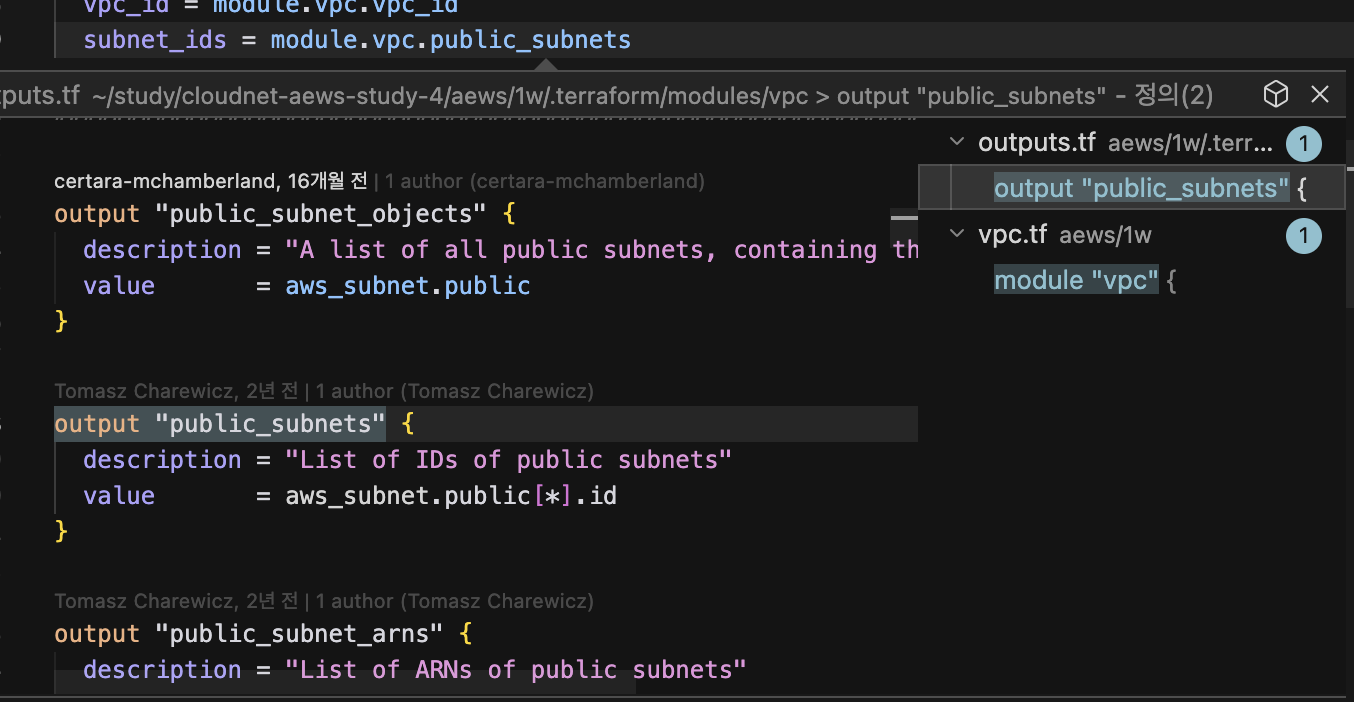

subnet_ids에는 서브넷 ID가 들어간다. VPC 모듈의 outputs.tf를 보면 이름이 비슷한 항목들이 있다.

output "public_subnet_objects" {
  description = "A list of all public subnets, containing the full objects."
  value       = aws_subnet.public
}

output "public_subnets" {
  description = "List of IDs of public subnets"
  value       = aws_subnet.public[*].id
}

output "public_subnet_arns" {
  description = "List of ARNs of public subnets"
  value       = aws_subnet.public[*].arn
}

public_subnet_objects는 서브넷 오브젝트 전체를 반환(모든 속성 포함)
public_subnets는 서브넷 ID 리스트만 반환(aws_subnet.public[*].id)
public_subnet_arns는 서브넷 ARN 리스트를 반환

여기서 module.vpc.public_subnets는 두 번째 output을 참조해서 ["subnet-0abc123...", "subnet-0def456...", "subnet-0ghi789..."] 같은 ID 리스트를 받아오는 것이다.

코드를 처음 읽을 때 vpc.tf의 public_subnets = var.public_subnet_blocks(모듈 input)와 module.vpc.public_subnets(모듈 output)가 헷갈릴 수 있다. 이름은 같지만 역할이 완전히 다르다.

실제로 IDE에서 public_subnets를 검색하면 두 군데에서 나온다.

vpc-module-input

^{VPC 모듈 input으로 public_subnets가 정의되어 있음}

vpc-module-output

^{VPC 모듈 outputs.tf에 public_subnets라는 output이 정의되어 있음}

처음에는 둘이 같은 건 줄 알았다. “module.vpc.public_subnets가 결국 var.public_subnet_blocks를 가리키는 거 아닌가?” 싶었는데, 전혀 다른 것이었다.

	input (모듈에 넣는 값)	output (모듈이 내보내는 값)
위치	`module "vpc" { }` 블록 안	모듈 내부 `outputs.tf`
타입	CIDR 문자열 리스트	서브넷 ID 리스트
예시	`["192.168.1.0/24", ...]`	`["subnet-0abc123...", ...]`
참조 방식	`var.public_subnet_blocks`를 넘김	`module.vpc.public_subnets`로 꺼내 씀

흐름으로 보면 다음과 같다.

var.public_subnet_blocks (CIDR 리스트) → 모듈 input public_subnets로 전달
모듈 내부에서 aws_subnet.public 리소스 생성
생성된 서브넷의 ID를 모듈 output public_subnets로 내보냄
eks.tf에서 module.vpc.public_subnets로 ID 리스트를 가져다 씀

input은 모듈 블록 안에서 =로 할당하는 것이고, output은 module.모듈이름.output이름으로 꺼내 쓰는 것이다.

API 서버 엔드포인트 접근

endpoint_public_access = true
endpoint_private_access = false

이 조합은 Public-Public 구성이다.

설정	의미
`endpoint_public_access = true`	EKS API 서버 엔드포인트를 인터넷에서 접근 가능. `kubectl` 명령이 인터넷을 통해 API 서버에 도달
`endpoint_private_access = false`	VPC 내부(프라이빗)에서의 API 서버 접근 비활성화

이 구성에서는 워커 노드도 API 서버에 접근할 때 퍼블릭 인터넷을 경유한다. VPC 내부에서 프라이빗 DNS로 API 서버에 접근하는 경로가 없다.

Control Plane 로그

enabled_log_types = []

Control Plane 로그를 CloudWatch로 보내지 않는 설정이다.

EKS Control Plane 로그 타입은 아래와 같이 5가지가 있다.

로그 타입	내용
`api`	kube-apiserver 요청/응답 로그
`audit`	K8s 감사 로그 (누가 뭘 했는지)
`authenticator`	IAM 인증 관련 로그
`controllerManager`	컨트롤러 매니저 로그
`scheduler`	스케줄러 로그

프로덕션에서는 최소 ["api", "audit"] 정도는 켜두고, 비용이 괜찮다면 아래와 같이 전부 켜두는 것이 좋다.

enabled_log_types = ["api", "audit", "authenticator", "controllerManager", "scheduler"]

꼭 필요하지 않은 지금과 같은 실습 환경에서는 비용 절감을 위해 비활성화하는 것이 좋다. 로그는 CloudWatch Logs의 /aws/eks/<클러스터이름>/cluster 로그 그룹에 저장된다.

클러스터 생성자 권한

enable_cluster_creator_admin_permissions = true

terraform apply를 실행하는 IAM 사용자를 EKS 클러스터 관리자로 자동 등록하는 설정이다. EKS Access Entry에 현재 IAM 사용자를 AmazonEKSClusterAdminPolicy 권한으로 등록한다.

이 설정이 없으면 클러스터를 만들고도 kubectl로 접근 권한이 없는 상황이 발생할 수 있다. EKS는 기본적으로 아무에게도 K8s RBAC 권한을 주지 않으므로, 클러스터를 만든 IAM 사용자라도 Access Entry에 등록되지 않으면 kubectl get pods에 Unauthorized가 반환된다.

Managed Node Group

eks_managed_node_groups = {
  default = {
    ...
  }
}

관리형 노드 그룹(Managed Node Group)을 사용한다. AWS가 노드의 프로비저닝과 라이프사이클(업데이트, 패치, 교체)을 관리해주는 방식이다. 자체 관리형(self-managed)과 비교했을 때 다음과 같은 장점이 있다.

노드 AMI 업데이트를 AWS 콘솔/API로 간편하게 수행
노드 헬스 체크와 자동 교체
EKS 콘솔에서 노드 그룹 상태 확인 가능

참고: 다른 노드 그룹 유형을 사용하고 싶다면, EKS 모듈 안에 해당 키만 추가하면 된다.
module "eks" {
  ...
  eks_managed_node_groups = { ... }   # 관리형 (이 실습)
  self_managed_node_groups = { ... }  # 자체 관리형
  fargate_profiles = { ... }          # Fargate (서버리스)
}
실제로 terraform init에서 다른 하위 모듈이 다운로드된 것을 확인할 수 있다.
- eks.eks_managed_node_group   ← 관리형 노드 그룹
- eks.self_managed_node_group  ← 자체 관리형 노드 그룹
- eks.fargate_profile          ← Fargate

주요 설정을 하나씩 살펴보자.

설정	값	설명
`name`	`myeks-node-group`	노드 그룹 이름
`use_name_prefix`	`false`	이름에 랜덤 접미사를 붙이지 않음. `true`면 `myeks-node-group-abc123` 같이 되고, `false`면 정확히 `myeks-node-group`
`instance_types`	`["t3.medium"]`	인스턴스 타입
`desired_size`	`2`	실제 노드 수
`max_size`	`4` (`WorkerNodeCount + 2`)	오토스케일링 최대 수
`min_size`	`1` (`WorkerNodeCount - 1`)	오토스케일링 최소 수
`disk_size`	`30`	노드 디스크 크기 (GiB)
`key_name`	(배포 시 주입)	SSH 접속용 EC2 키 페어
`vpc_security_group_ids`	`[...node_group_sg.id]`	앞서 생성한 보안그룹 연결

instance_types는 현재 t3.medium 한 가지 타입이지만, 여러 인스턴스 타입을 지정하면 AWS가 가용성과 비용을 고려해서 자동으로 선택한다. 특히 스팟 인스턴스 사용 시 유용한데, 하나의 타입이 부족하면 다른 타입으로 대체 배치할 수 있다.

오토스케일링 설정(desired_size, min_size, max_size)에 대해서는, desired_size가 실제 노드 수이고 min/max 범위 안에서 Cluster Autoscaler나 Karpenter 같은 별도 오토스케일러를 설치해야 실제로 자동 조절된다. 기본적으로는 desired_size로 고정된다.

vpc_security_group_ids = [aws_security_group.node_group_sg.id]는 보안그룹에서 본 것과 동일한 의존성 참조 원리다. aws_security_group.node_group_sg.id를 참조하면 Terraform이 보안그룹 생성 → 노드 그룹 생성 순서를 보장한다.

커스텀 초기화 스크립트

cloudinit_pre_nodeadm = [
  {
    content_type = "text/x-shellscript"
    content      = <<-EOT
      #!/bin/bash
      echo "Starting custom initialization..."
      dnf update -y
      dnf install -y tree bind-utils
      echo "Custom initialization completed."
    EOT
  }
]

AL2023(Amazon Linux 2023, AWS가 만든 리눅스 배포판으로 EKS 노드의 기본 OS) 전용 userdata 주입이다. userdata는 EC2 인스턴스가 최초 부팅 시 실행하는 스크립트다.

content_type = "text/x-shellscript"는 cloud-init에서 정의한 MIME 타입이다. cloud-init은 EC2 인스턴스 초기화의 표준으로, 이 타입을 보고 해당 콘텐츠를 쉘 스크립트로 실행해야 한다는 것을 인식한다.

content 블록에서는 dnf update -y로 패키지를 업데이트하고, tree(디렉토리 구조 확인 도구)와 bind-utils(DNS 디버깅 도구, dig, nslookup 등 포함)를 설치한다. 디버깅 및 실습 편의를 위한 설정이다.

EKS 애드온

addons = {
  coredns = {
    most_recent = true
  }
  kube-proxy = {
    most_recent = true
  }
  vpc-cni = {
    most_recent = true
    before_compute = true
  }
}

애드온	역할	비고
CoreDNS	클러스터 내부 DNS
kube-proxy	서비스 네트워크 규칙 관리
VPC CNI	Pod에 VPC 서브넷의 실제 IP 할당	`before_compute = true`로 노드보다 먼저 설치

VPC CNI에 주목할 필요가 있다. Amazon VPC CNI Plugin은 Pod에 VPC 서브넷의 실제 IP 주소를 직접 할당하는 네트워크 플러그인이다.

일반적인 K8s의 오버레이 네트워크(Calico, Flannel 등)는 호스트 네트워크 위에 가상 네트워크 계층을 한 겹 더 씌워서 Pod 간 통신을 한다. 반면 VPC CNI는 오버레이를 쓰지 않고 Pod에 VPC 서브넷의 실제 IP를 직접 할당한다. Pod IP가 VPC 라우팅 테이블에 바로 보이고, 다른 EC2 인스턴스나 RDS 같은 AWS 서비스에서 Pod IP로 직접 통신할 수 있다. 추가 터널링 없이 네이티브 VPC 네트워킹을 사용하니 성능도 좋고 구조도 단순하다.

	오버레이 네트워크 (Calico, Flannel 등)	VPC CNI
구조	호스트 네트워크 위에 가상 네트워크 계층 추가	VPC 네이티브 (오버레이 없음)
Pod IP	가상 네트워크 대역	VPC 서브넷의 실제 IP
VPC 라우팅 테이블	Pod IP가 보이지 않음	Pod IP가 직접 보임
AWS 서비스 통신	NAT/프록시 필요	직접 통신 가능
성능	터널링 오버헤드	네이티브 VPC 네트워킹

before_compute = true는 VPC CNI 애드온을 워커 노드(compute)보다 먼저 설치하겠다는 뜻이다. 노드가 뜨기 전에 CNI가 준비되어 있어야 Pod 네트워킹이 정상 동작하기 때문이다.

EKS Cluster Endpoint Access

이 실습의 핵심 구성을 정리한다.

endpoint_public_access = true
endpoint_private_access = false
enable_nat_gateway = false

Public-Public 구성이다. API 서버 엔드포인트가 인터넷에서 접근 가능하고, 워커 노드도 퍼블릭 서브넷에 배치되어 인터넷을 통해 API 서버와 통신한다.

kubectl (내 PC) ──── 인터넷 ──── EKS API Server (AWS 관리)
                                       │
                                       │ (인터넷 경유)
                                       │
               Worker Node (퍼블릭 서브넷, 퍼블릭 IP)

endpoint_public_access = true → 인터넷에서 kubectl 접근 가능
enable_nat_gateway = false → 프라이빗 서브넷을 안 쓰니 NAT Gateway 불필요. 비용 절감
ssh_access_cidr로 IP 제한 → 워커 노드에 SSH 접속 가능

마무리

실습 코드의 Terraform 파일 세 개를 분석했다.

파일	핵심 역할	주요 설정
`var.tf`	변수 선언	클러스터 이름, 리전, 인스턴스 타입, CIDR 등
`vpc.tf`	네트워크 구성	VPC, 퍼블릭 서브넷 3개, IGW, DNS, ELB 태그
`eks.tf`	클러스터 구성	Provider, 보안그룹, EKS 모듈, 관리형 노드그룹, 애드온

코드의 의존성 흐름은 다음과 같다.

var.tf (변수 정의)
  ↓
vpc.tf (VPC, 서브넷 생성)
  ↓ module.vpc.vpc_id, module.vpc.public_subnets
eks.tf (보안그룹 → EKS 클러스터 → 노드그룹)

var.tf의 변수가 vpc.tf와 eks.tf에서 참조되고, vpc.tf의 output(VPC ID, 서브넷 ID)이 eks.tf에서 참조되는 구조다. Terraform은 이 참조를 기반으로 의존성 그래프를 만들어 생성 순서를 자동으로 결정한다.

이 글을 참조하는 글

[EKS] EKS: Public-Public EKS 클러스터 - 2. 배포

Twitter Facebook LinkedIn

Eraser
