[EKS] EKS: Public-Public EKS 클러스터 - 2. 배포
서종호(가시다)님의 AWS EKS Workshop Study(AEWS) 1주차 학습 내용을 기반으로 합니다.
TL;DR
이번 글에서는 Terraform으로 EKS 클러스터를 실제 배포하고 결과를 확인한다.
- 변수 주입:
TF_VAR_환경변수로 키 페어, SSH 접근 CIDR 주입 - 배포 흐름:
terraform init→terraform plan→terraform apply(약 12분 소요) - 생성 리소스: 총 52개 (VPC, 서브넷, IGW, 보안그룹, EKS 클러스터, 노드그룹, KMS, 애드온 등)
- Public-Public 구성의 한계: 보안적으로 권장되지 않으며, 다음 단계에서 Private 접근을 활성화
변수 주입
이전 글에서 분석한 var.tf에서 default가 없는 두 변수(KeyName, ssh_access_cidr)에 값을 주입한다.
aws ec2 describe-key-pairs --query "KeyPairs[].KeyName" --output text
export TF_VAR_KeyName=$(aws ec2 describe-key-pairs --query "KeyPairs[].KeyName" --output text)
export TF_VAR_ssh_access_cidr=$(curl -s ipinfo.io/ip)/32
echo $TF_VAR_KeyName $TF_VAR_ssh_access_cidr
my-eks-keypair 118.xxx.xxx.xxx/32
curl -s ipinfo.io/ip로 현재 공인 IP를 조회할 수 있다. 공유기(NAT) 뒤에 있더라도 외부에서 보이는 공인 IP를 반환한다. 이 IP를/32로 CIDR 표기하여 내 IP에서만 워커 노드에 접근할 수 있도록 제한한다.
TF_VAR_ 접두사가 붙은 환경변수는 Terraform이 자동으로 인식하여 변수에 매핑한다. TF_VAR_KeyName → var.KeyName, TF_VAR_ssh_access_cidr → var.ssh_access_cidr로 매핑된다.
Terraform 변수 우선순위에서 실행 시 주입되는 변수가 가장 높다. Ansible 변수 우선순위와 마찬가지로 실행 시 주입되는 것이 default보다 우선한다.
배포 실행
terraform init
terraform init
Initializing the backend...
Initializing modules...
Downloading registry.terraform.io/terraform-aws-modules/eks/aws 21.15.1 for eks...
- eks in .terraform/modules/eks
- eks.eks_managed_node_group in .terraform/modules/eks/modules/eks-managed-node-group
- eks.eks_managed_node_group.user_data in .terraform/modules/eks/modules/_user_data
- eks.fargate_profile in .terraform/modules/eks/modules/fargate-profile
Downloading registry.terraform.io/terraform-aws-modules/kms/aws 4.0.0 for eks.kms...
- eks.kms in .terraform/modules/eks.kms
- eks.self_managed_node_group in .terraform/modules/eks/modules/self-managed-node-group
- eks.self_managed_node_group.user_data in .terraform/modules/eks/modules/_user_data
Downloading registry.terraform.io/terraform-aws-modules/vpc/aws 6.6.0 for vpc...
- vpc in .terraform/modules/vpc
Initializing provider plugins...
- Finding hashicorp/tls versions matching ">= 4.0.0"...
- Finding hashicorp/cloudinit versions matching ">= 2.0.0"...
- Finding hashicorp/null versions matching ">= 3.0.0"...
- Finding hashicorp/aws versions matching ">= 6.0.0, >= 6.28.0"...
- Finding hashicorp/time versions matching ">= 0.9.0"...
- Installing hashicorp/aws v6.36.0...
- Installed hashicorp/aws v6.36.0 (signed by HashiCorp)
- Installing hashicorp/time v0.13.1...
- Installed hashicorp/time v0.13.1 (signed by HashiCorp)
- Installing hashicorp/tls v4.2.1...
- Installed hashicorp/tls v4.2.1 (signed by HashiCorp)
- Installing hashicorp/cloudinit v2.3.7...
- Installed hashicorp/cloudinit v2.3.7 (signed by HashiCorp)
- Installing hashicorp/null v3.2.4...
- Installed hashicorp/null v3.2.4 (signed by HashiCorp)
Terraform has been successfully initialized!
init 결과 분석
terraform init은 모듈 먼저, Provider 나중 순서로 처리한다. 모듈 내부에도 required_providers가 있을 수 있어서, 모듈을 다 받아야 전체 필요한 Provider 목록이 확정되기 때문이다.
init 실행 후 .terraform 디렉토리에 모듈과 Provider가 저장된다.
ls -al .terraform/
drwxr-xr-x@ 4 eraser staff 128 .
drwxr-xr-x@ 7 eraser staff 224 ..
drwxr-xr-x@ 6 eraser staff 192 modules
drwxr-xr-x@ 3 eraser staff 96 providers
| 경로 | 내용 |
|---|---|
.terraform/modules/eks |
EKS 모듈 (v21.15.1) |
.terraform/modules/eks.kms |
EKS 모듈이 내부적으로 의존하는 KMS 하위 모듈 |
.terraform/modules/vpc |
VPC 모듈 (v6.6.0) |
.terraform/providers/registry.terraform.io/hashicorp/aws |
AWS Provider (v6.36.0) |
모듈 경로의 점(.) 표기는 계층 구조를 나타낸다. eks.kms는 “eks 모듈 안에서 쓰는 kms 모듈”이라는 뜻이다.
실제 적용된 모듈 버전은 modules.json에서 확인할 수 있다. eks와 vpc만 필터링한 이유는, 코드 분석에서 살펴본 것처럼 module 블록의 source로 선언된 것이 이 두 개뿐이기 때문이다.
cat .terraform/modules/modules.json | jq '.Modules[] | select(.Key == "eks" or .Key == "vpc") | {Key, Version}'
{ "Key": "eks", "Version": "21.15.1" }
{ "Key": "vpc", "Version": "6.6.0" }
.terraform.lock.hcl 파일도 생성된다. Provider의 정확한 버전과 체크섬을 기록하여, 다른 환경에서 terraform init을 해도 동일한 버전이 설치되도록 보장한다. Node.js의 package-lock.json과 같은 역할이므로 VCS(git)에 커밋하는 것이 권장된다.
실제 파일을 발췌하면 다음과 같다.
# This file is maintained automatically by "terraform init".
# Manual edits may be lost in future updates.
provider "registry.terraform.io/hashicorp/aws" {
version = "6.36.0"
constraints = ">= 6.0.0, >= 6.28.0"
hashes = [
"h1:UYt6mrz0d3PfTJRbJAxe+fLcJt7voXJCLLdwfHrApGk=",
"zh:0eb4481315564aaeec4905a804fd0df22c40f509ad2af63615eeaa90abacf81c",
...
]
}
provider "registry.terraform.io/hashicorp/cloudinit" {
version = "2.3.7"
constraints = ">= 2.0.0"
hashes = [ ... ]
}
provider "registry.terraform.io/hashicorp/null" {
version = "3.2.4"
constraints = ">= 3.0.0"
hashes = [ ... ]
}
provider "registry.terraform.io/hashicorp/time" {
version = "0.13.1"
constraints = ">= 0.9.0"
hashes = [ ... ]
}
provider "registry.terraform.io/hashicorp/tls" {
version = "4.2.1"
constraints = ">= 4.0.0"
hashes = [ ... ]
}
eks.tf에서 직접 선언한 Provider는 hashicorp/aws 하나뿐이지만, lock 파일에는 5개의 Provider가 기록되어 있다. 나머지 4개(cloudinit, null, time, tls)는 EKS 모듈과 VPC 모듈이 내부적으로 의존하는 Provider들로, terraform init 시 의존성 트리를 따라 자동으로 함께 다운로드된 것이다.
| Provider | 버전 | 사용처 |
|---|---|---|
hashicorp/aws |
6.36.0 | eks.tf에서 직접 선언. 모든 AWS 리소스 관리 |
hashicorp/cloudinit |
2.3.7 | EKS 모듈이 워커 노드 userdata 생성 시 사용 |
hashicorp/null |
3.2.4 | 모듈 내부에서 null_resource 등 보조 리소스에 사용 |
hashicorp/time |
0.13.1 | 모듈 내부에서 타이밍 제어(예: 리소스 생성 대기)에 사용 |
hashicorp/tls |
4.2.1 | EKS 모듈이 TLS 인증서 관련 처리에 사용 |
각 Provider 블록의 constraints 필드(예: >= 6.0.0, >= 6.28.0)는 모듈들이 요구하는 최소 버전 조건이고, version 필드(예: 6.36.0)가 그 조건을 만족하는 실제 설치된 버전이다. hashes는 다운로드된 바이너리의 체크섬으로, 다른 환경에서도 동일한 바이너리가 설치되었는지 검증하는 데 사용된다.
terraform plan
terraform plan
plan은 실제 변경 없이 “이렇게 만들 거야”를 미리 보여주는 dry-run이다. 주요 리소스의 plan 결과를 발췌한다.

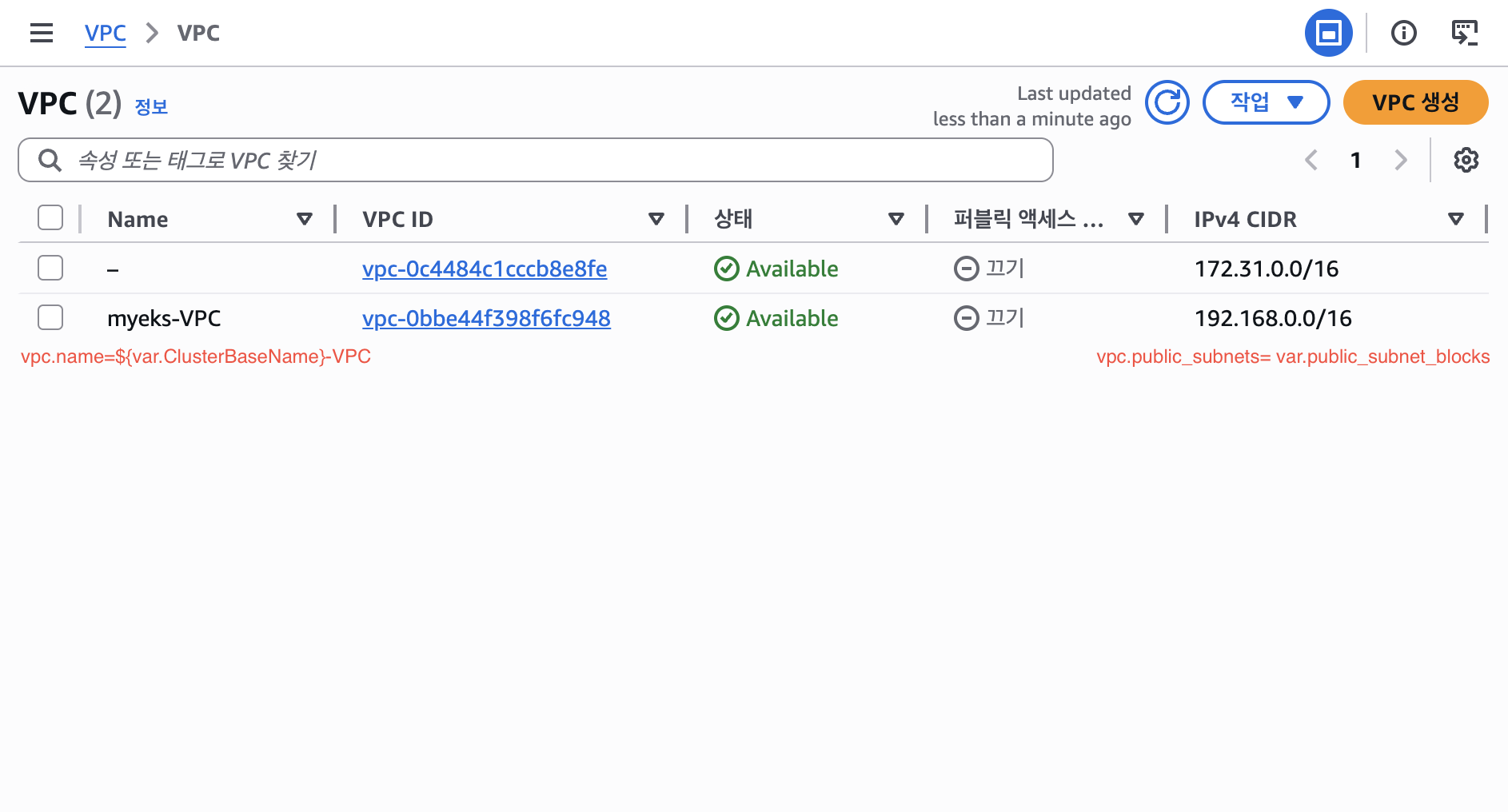

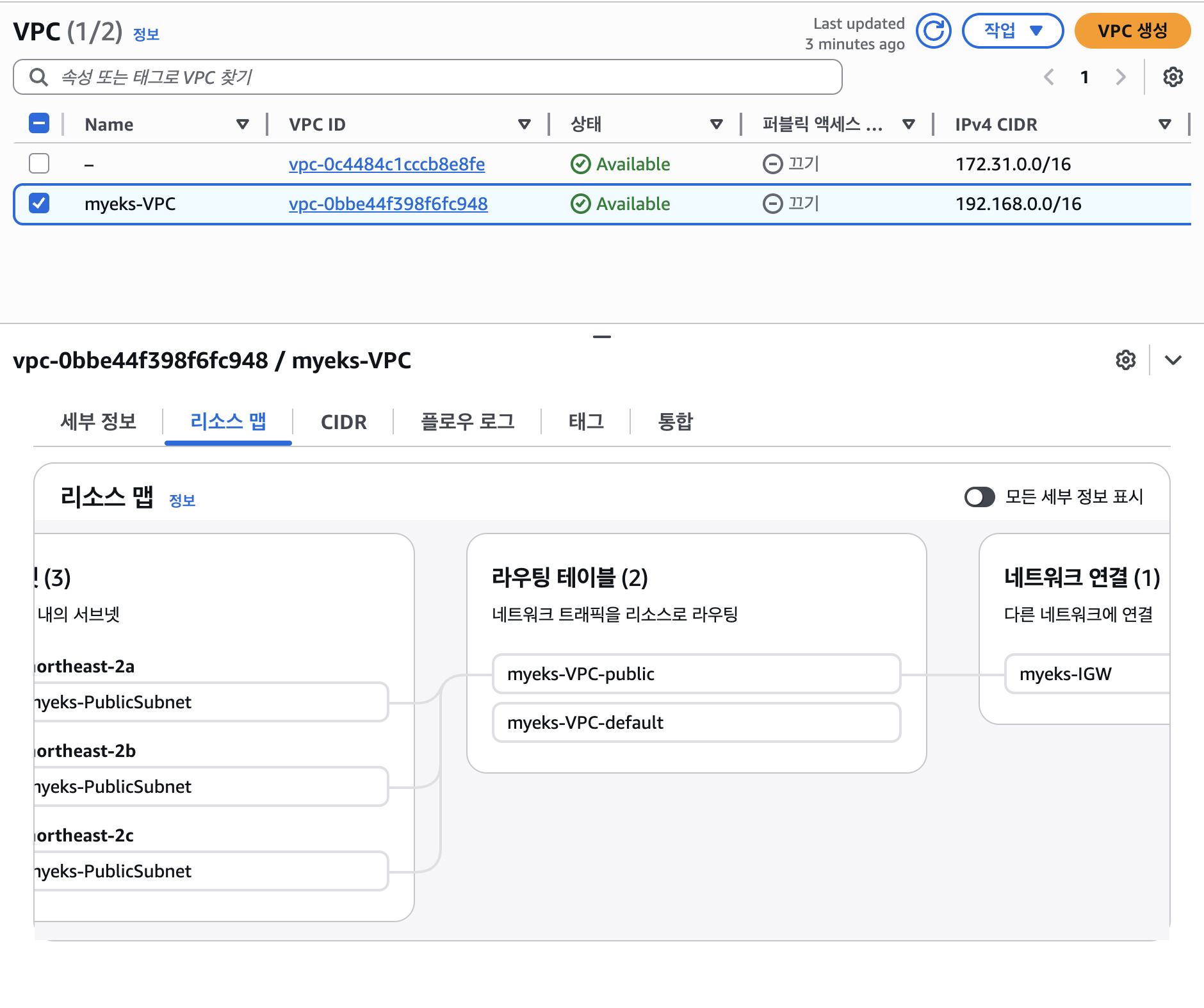

VPC 관련
# module.vpc.aws_vpc.this[0] will be created
+ resource "aws_vpc" "this" {
+ cidr_block = "192.168.0.0/16"
+ enable_dns_hostnames = true
+ enable_dns_support = true
+ tags = {
+ "Name" = "myeks-VPC"
}
}

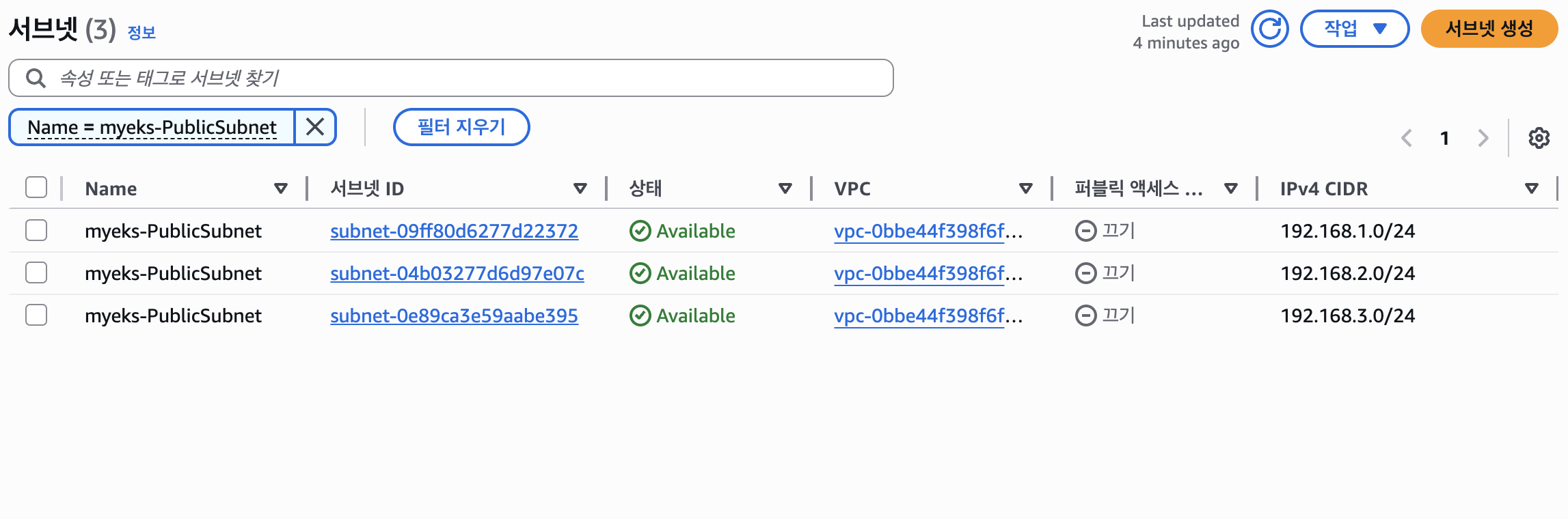

# module.vpc.aws_subnet.public[0] will be created
+ resource "aws_subnet" "public" {
+ availability_zone = "ap-northeast-2a"
+ cidr_block = "192.168.1.0/24"
+ map_public_ip_on_launch = true
+ tags = {
+ "Name" = "myeks-PublicSubnet"
+ "kubernetes.io/role/elb" = "1"
}
}
var.tf에서 선언한 값들이 VPC 모듈을 통해 실제 리소스로 변환되는 것을 확인할 수 있다. 서브넷의 kubernetes.io/role/elb 태그도 의도대로 적용된다.
EKS 노드그룹
# module.eks.module.eks_managed_node_group["default"].aws_eks_node_group.this[0]
+ resource "aws_eks_node_group" "this" {
+ ami_type = "AL2023_x86_64_STANDARD"
+ capacity_type = "ON_DEMAND"
+ instance_types = ["t3.medium"]
+ node_group_name = "myeks-node-group"
+ version = "1.34"
+ scaling_config {
+ desired_size = 2
+ max_size = 4
+ min_size = 1
}
}
KMS 키 (자동 생성)
# module.eks.module.kms.aws_kms_key.this[0] will be created
+ resource "aws_kms_key" "this" {
+ description = "myeks cluster encryption key"
+ enable_key_rotation = true
+ key_usage = "ENCRYPT_DECRYPT"
}
코드에 KMS 설정을 명시하지 않았는데도 EKS 모듈이 KMS 키를 자동 생성하여 클러스터의 etcd Secret 암호화에 사용한다(eks.kms 하위 모듈). 모듈이 내부적으로 뭘 해주는지 의식해야 하는 좋은 사례다.
Plan 요약
Plan: 52 to add, 0 to change, 0 to destroy.
총 52개의 리소스가 새로 생성될 예정이다.
terraform apply
plan 결과를 확인한 뒤, 백그라운드로 apply를 실행한다. 약 12분 소요된다.
nohup sh -c "terraform apply -auto-approve" > create.log 2>&1 &
tail -f create.log
| 명령어 구성 | 역할 |
|---|---|
nohup |
SIGHUP 무시. 터미널을 닫아도 프로세스가 죽지 않음 |
& |
백그라운드 실행 |
-auto-approve |
확인 프롬프트를 건너뛰고 바로 적용 |
> create.log 2>&1 |
stdout과 stderr를 모두 create.log에 기록 |
주의:
-auto-approve는plan결과를 이미 확인한 실습 환경이나 CI/CD 파이프라인에서만 사용한다. 프로덕션에서는plan결과를 눈으로 확인하고yes를 입력하는 것이 안전하다.
리소스 생성 순서
apply 로그를 보면 Terraform이 의존성 그래프에 따라 리소스를 순서대로 생성하는 것을 확인할 수 있다.
1단계: VPC + IAM Role (병렬)
module.vpc.aws_vpc.this[0]: Creating...
module.eks.aws_iam_role.this[0]: Creating...
module.vpc.aws_vpc.this[0]: Creation complete after 1s [id=vpc-0bbe44f3...]
module.eks.aws_iam_role.this[0]: Creation complete after 1s
VPC와 EKS 클러스터의 IAM Role은 서로 의존성이 없으므로 병렬로 생성된다.
2단계: 서브넷 + 보안그룹 + KMS (VPC 의존)
module.vpc.aws_subnet.public[0]: Creating...
module.vpc.aws_subnet.public[1]: Creating...
module.vpc.aws_subnet.public[2]: Creating...
aws_security_group.node_group_sg: Creating...
module.eks.module.kms.aws_kms_key.this[0]: Creating...
VPC가 생성된 후 서브넷과 보안그룹이 생성된다. KMS 키도 이 시점에 생성된다.
3단계: EKS 클러스터 (가장 오래 걸림)
module.eks.aws_eks_cluster.this[0]: Creating...
module.eks.aws_eks_cluster.this[0]: Still creating... [1m0s elapsed]
...
module.eks.aws_eks_cluster.this[0]: Creation complete after 6m42s [id=myeks]
EKS 클러스터 생성이 약 6분 42초로 가장 오래 걸린다. AWS가 컨트롤 플레인(API Server, etcd 등)을 프로비저닝하는 시간이다.
4단계: VPC CNI (before_compute)
module.eks.aws_eks_addon.before_compute["vpc-cni"]: Creating...
module.eks.aws_eks_addon.before_compute["vpc-cni"]: Creation complete after 24s [id=myeks:vpc-cni]
before_compute = true 설정 덕분에 VPC CNI가 노드그룹보다 먼저 설치된다.

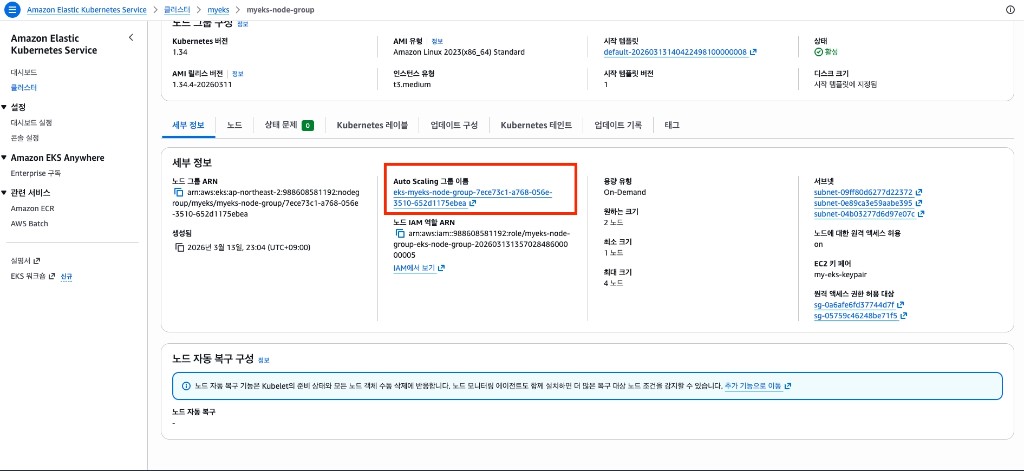

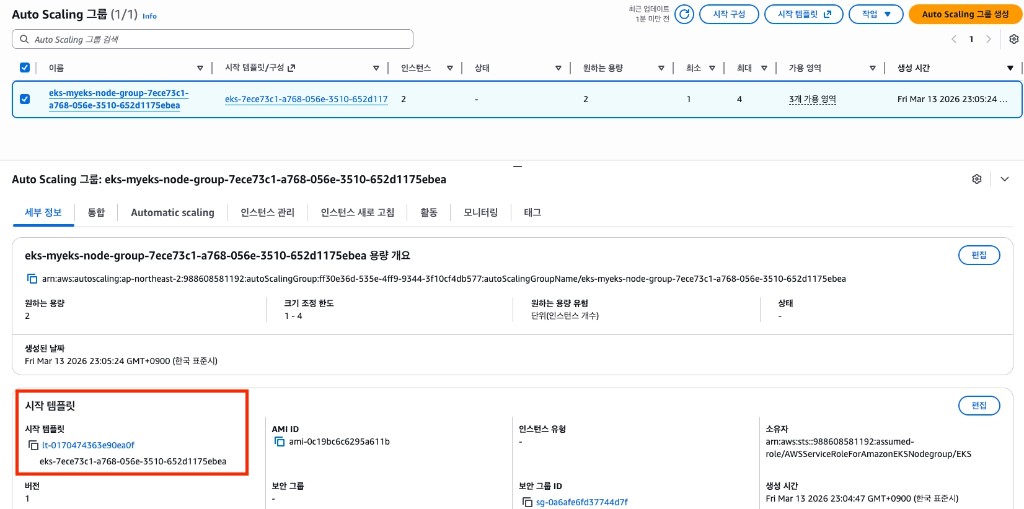

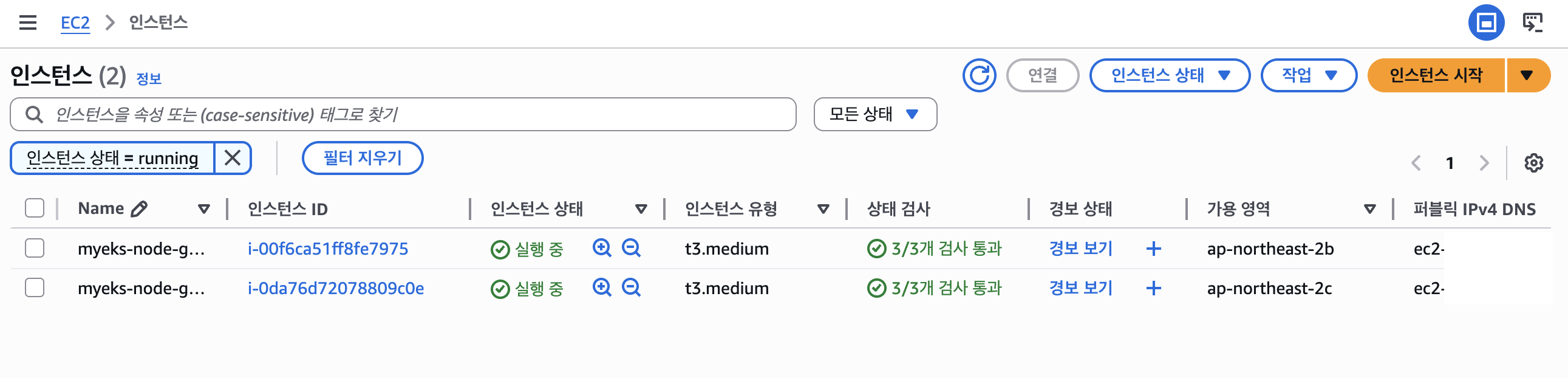

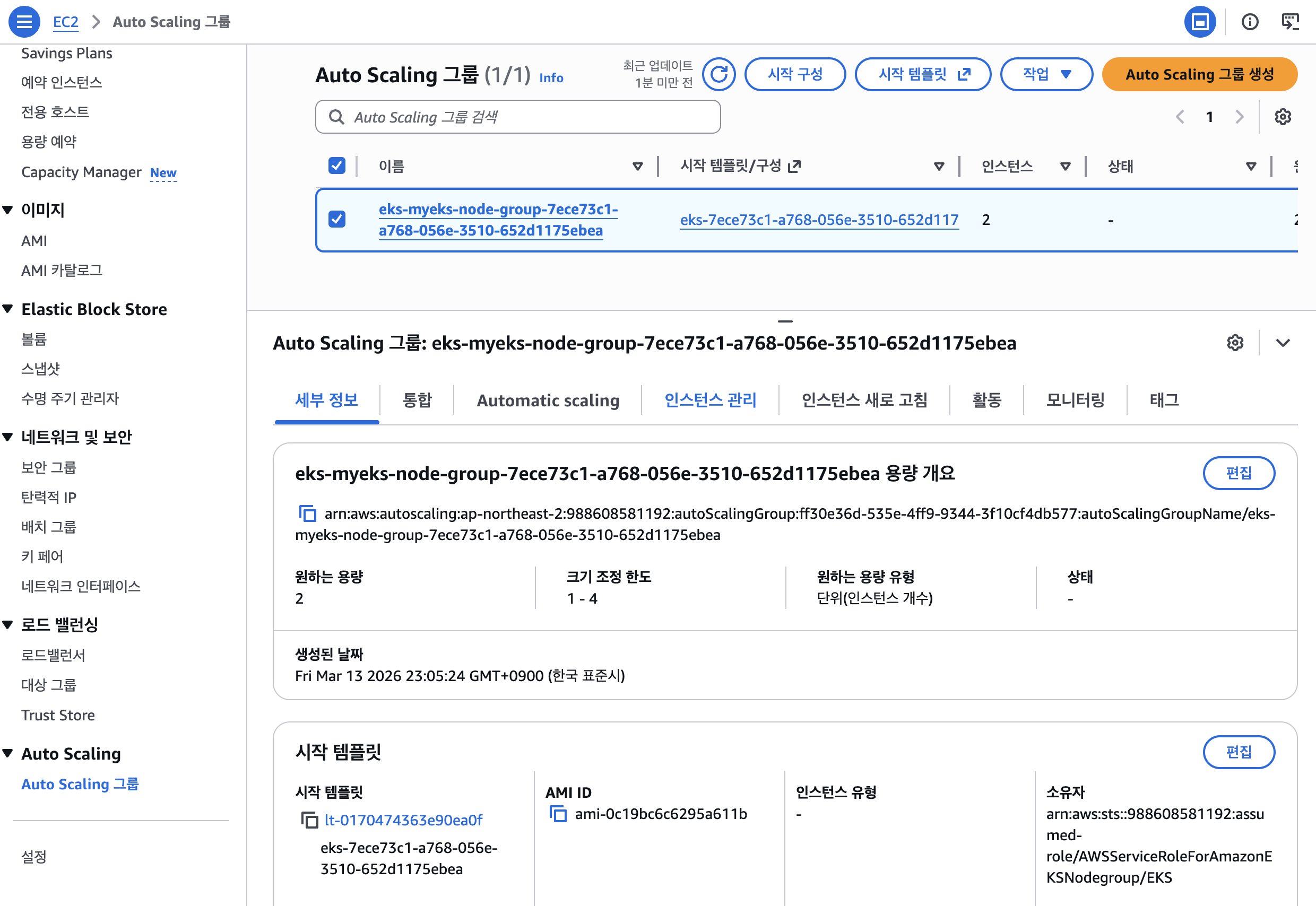

5단계: 노드그룹 (VPC CNI 이후)
module.eks.module.eks_managed_node_group["default"].aws_eks_node_group.this[0]: Creating...
module.eks.module.eks_managed_node_group["default"].aws_eks_node_group.this[0]: Creation complete after 2m9s
노드그룹 생성에 약 2분 9초 소요된다.

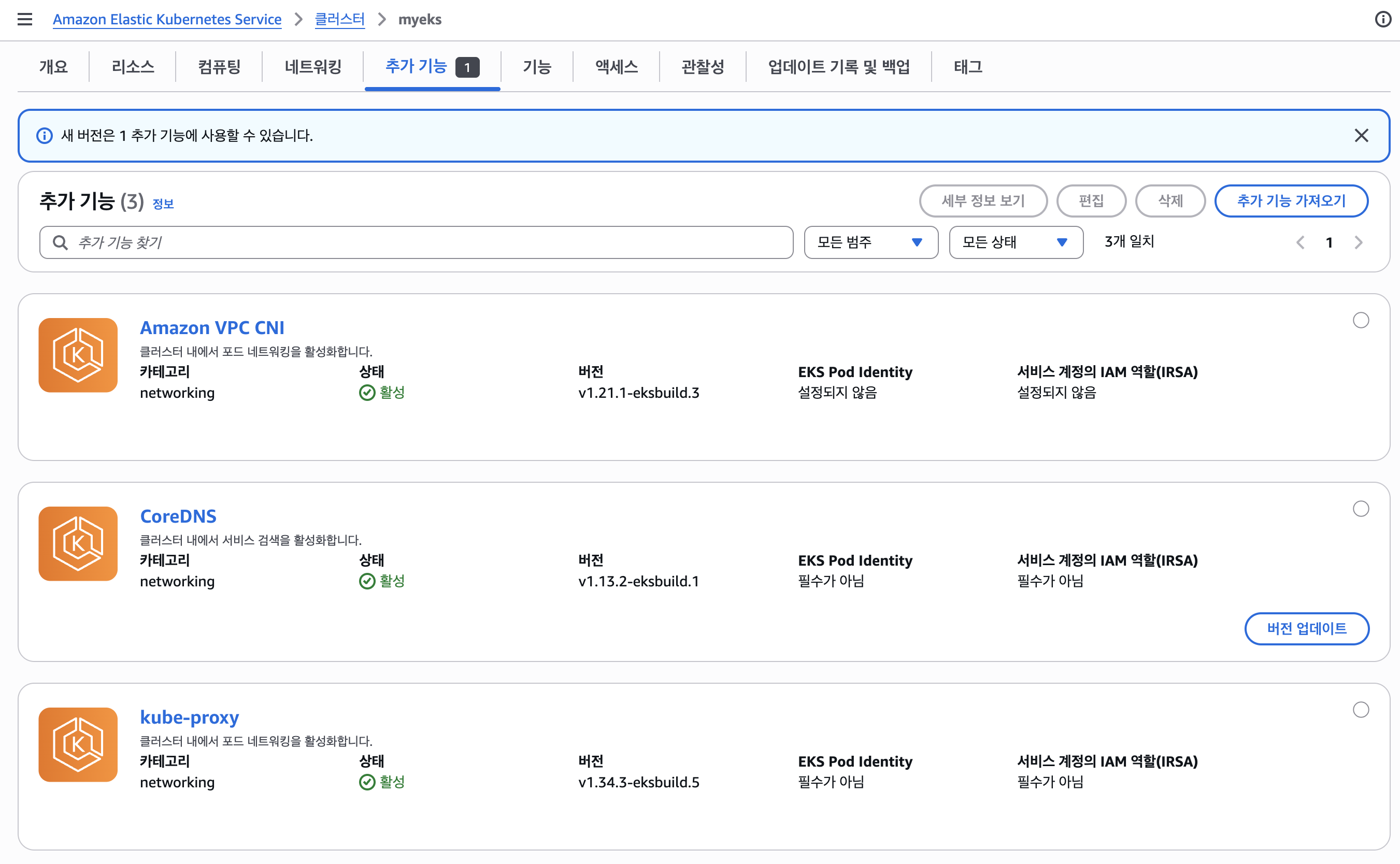

6단계: 나머지 애드온 (노드그룹 이후)
module.eks.aws_eks_addon.this["coredns"]: Creating...
module.eks.aws_eks_addon.this["kube-proxy"]: Creating...
module.eks.aws_eks_addon.this["kube-proxy"]: Creation complete after 24s
module.eks.aws_eks_addon.this["coredns"]: Creation complete after 45s
CoreDNS와 kube-proxy는 노드그룹이 준비된 후 설치된다.

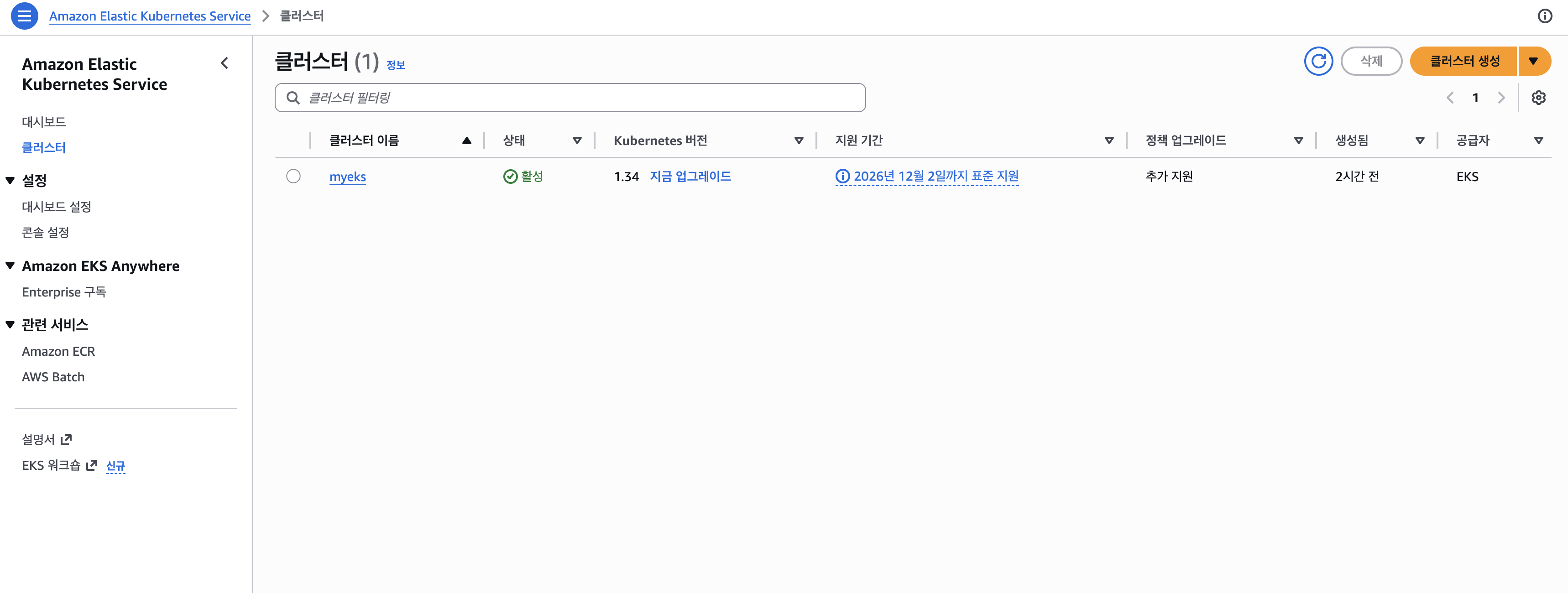

최종 결과
Apply complete! Resources: 52 added, 0 changed, 0 destroyed.
52개 리소스가 모두 생성되었다.

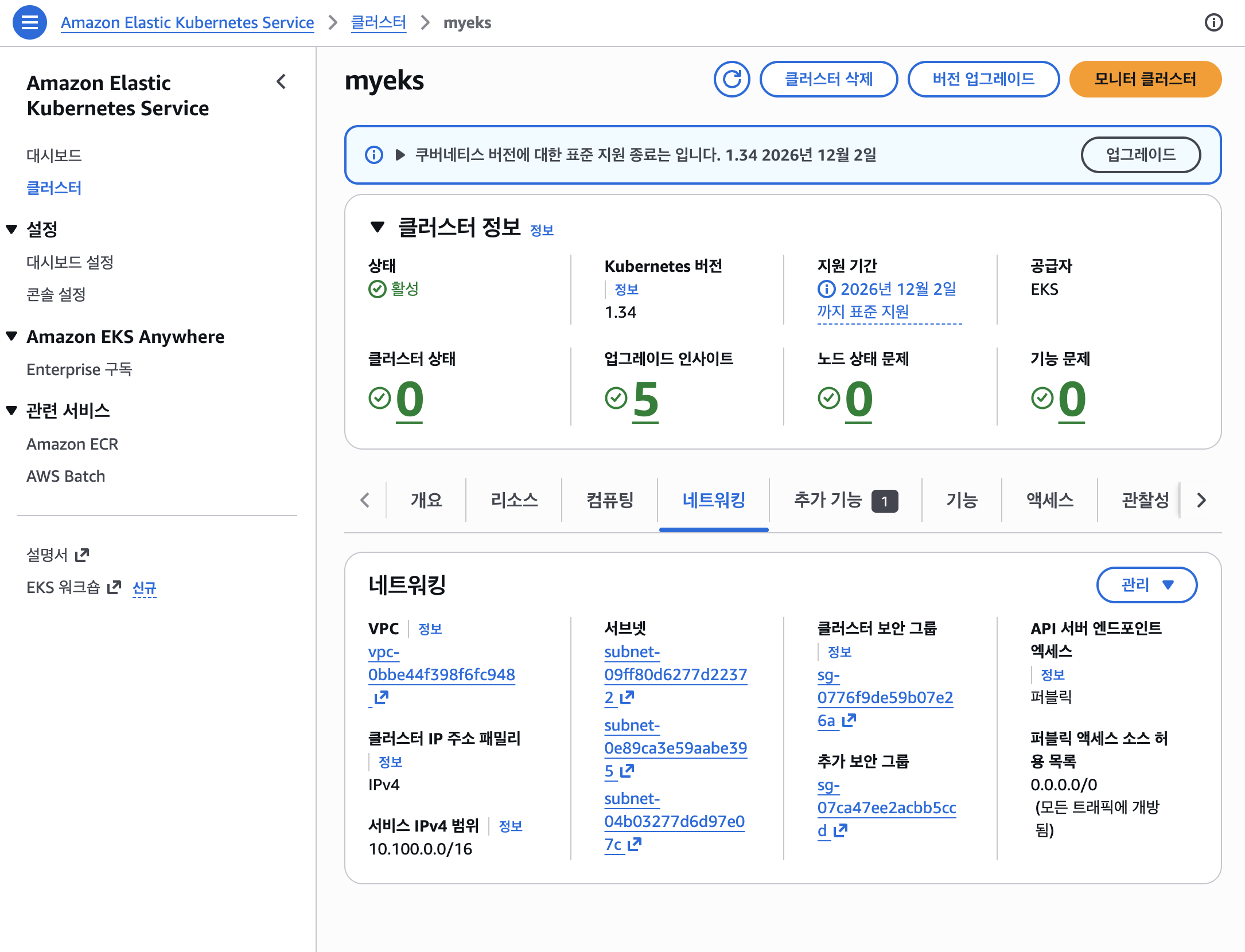

Public-Public 구성 분석
배포된 클러스터는 다음과 같은 Public-Public 구성이다.
kubectl (내 PC) ──── 인터넷 ──── EKS API Server (AWS 관리)
│
│ (인터넷 경유)
│
Worker Node (퍼블릭 서브넷, 퍼블릭 IP)
CI/CD, 모니터링 등 ──── 인터넷 ──── EKS API Server
모든 통신이 퍼블릭 인터넷을 경유한다.
kubectl→ 인터넷 → EKS API 서버- 워커 노드 → 인터넷 → EKS API 서버 (VPC 내부가 아닌 퍼블릭 경로)
- CI/CD, 모니터링 등 → 인터넷 → EKS API 서버
이 구성의 한계
Public-Public 구성은 보안적으로 권장되지 않는 구조다.
| 문제 | 설명 |
|---|---|
| API 서버 노출 | 전 세계 누구나 API 서버에 접근 시도 가능 |
| 비효율적 경로 | 워커 노드 ↔ 컨트롤 플레인이 퍼블릭 인터넷을 경유. 프라이빗 통신이 더 효율적 |

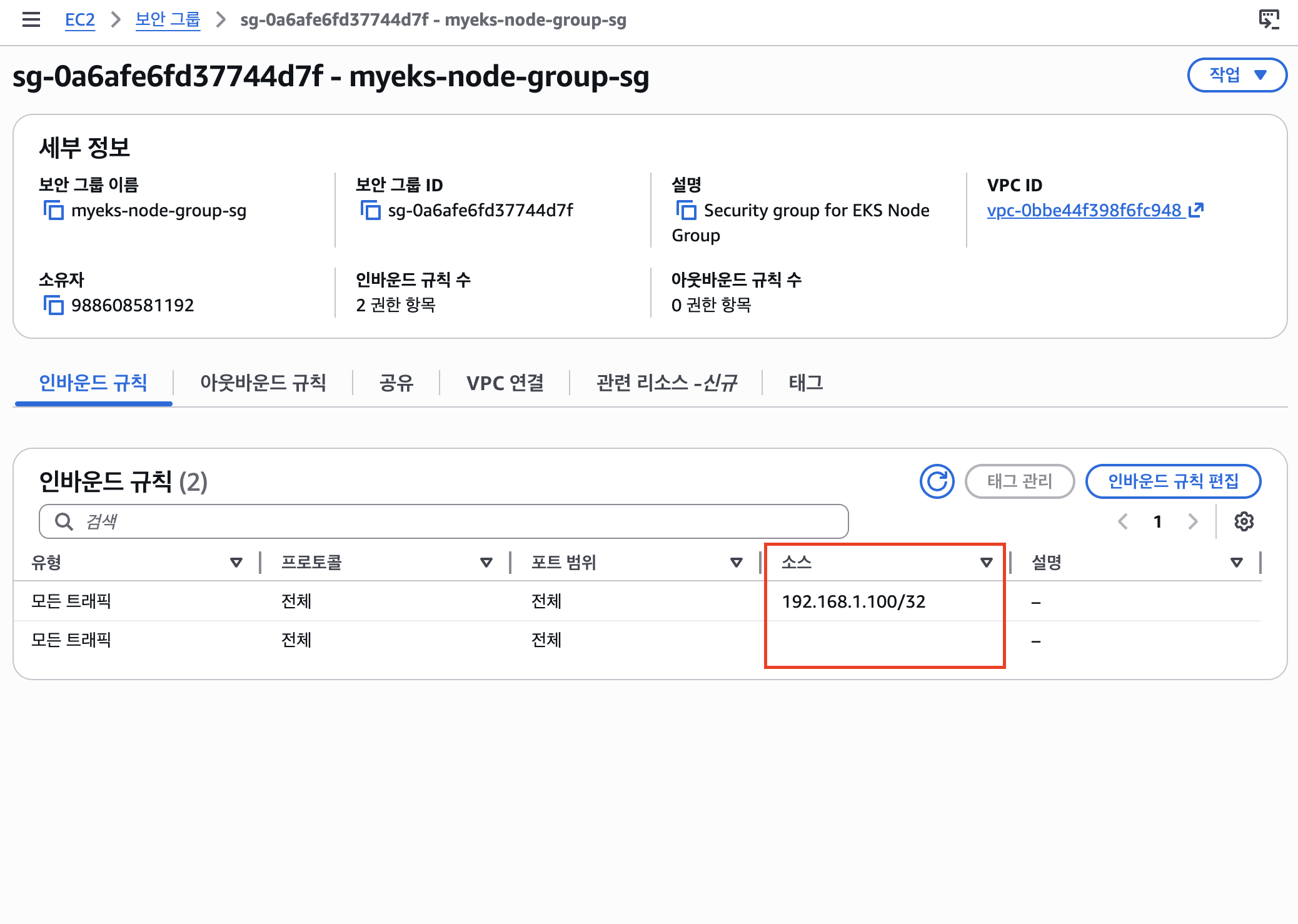

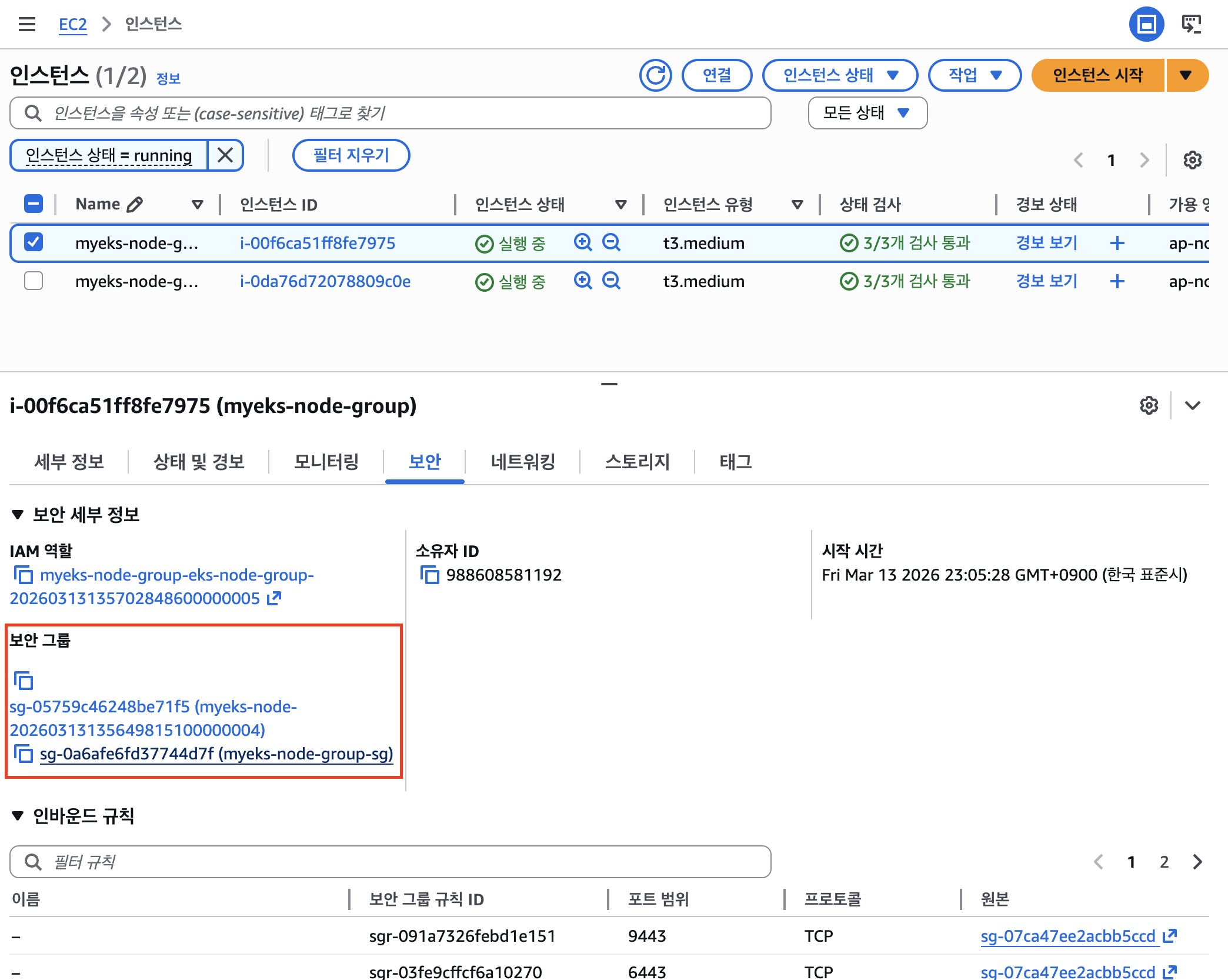

| 보안그룹 과다 개방 | protocol = "-1"로 모든 포트/프로토콜 허용. 프로덕션에서는 SSH(22), kubelet(10250) 등 필요한 포트만 열어야 함 |
| API 접근 CIDR 제한 없음 | endpoint_public_access_cidrs가 주석 처리되어 있어 전 세계에서 접근 가능 |
비용 측면에서는 NAT Gateway를 사용하지 않으므로 절감 효과가 있다.
다음 단계: Public + Private 구성
다음에는 endpoint_private_access = true로 변경하여 Public + Private 구성으로 전환한다.
endpoint_public_access = true
endpoint_private_access = true # false → true
| Public-Public (현재) | Public + Private (다음) | |
|---|---|---|
| 외부 → API 서버 | 인터넷 (퍼블릭) | 인터넷 (퍼블릭) |
| 워커 노드 → API 서버 | 인터넷 (퍼블릭) | VPC 내부 (프라이빗) |
| 워커 노드 위치 | 퍼블릭 서브넷 필수 | 프라이빗 서브넷 가능 |
| NAT Gateway | 불필요 | 필요 (프라이빗 서브넷 사용 시) |
배포 시 기억할 점
KMS 암호화 자동 설정
plan 결과를 보면 코드에 명시하지 않았는데도 EKS 모듈이 KMS 키를 자동 생성한다. eks.kms 하위 모듈이 기본값으로 활성화되어 etcd Secret을 암호화한다. 모듈이 내부적으로 무엇을 해주는지 plan 단계에서 반드시 확인해야 한다.
VPC CNI before_compute
before_compute = true 설정 하나가 빠지면 노드가 올라온 뒤에 CNI가 설치되어 초기 Pod가 네트워킹 문제로 실패할 수 있다. 사소해 보이지만 실무에서 트러블슈팅하기 까다로운 부분이다.
-auto-approve 주의
실습에서는 편의상 -auto-approve를 사용했지만, 프로덕션에서는 plan 결과를 직접 눈으로 확인한 뒤 yes를 입력하는 워크플로우가 안전하다.
마무리
Terraform으로 EKS 클러스터를 배포했다. 전체 과정을 정리하면 다음과 같다.
| 단계 | 명령어 | 소요 시간 | 핵심 |
|---|---|---|---|
| 변수 주입 | export TF_VAR_... |
- | default 없는 변수에 값 제공 |
| 초기화 | terraform init |
~19초 | 모듈 먼저 → Provider 나중 |
| 계획 | terraform plan |
~수초 | 52개 리소스 생성 예정 확인 |
| 적용 | terraform apply |
~12분 | EKS 클러스터 생성이 6분 42초로 가장 오래 걸림 |
현재 구성은 학습 목적의 Public-Public이다. 보안적으로 권장되지 않으므로, 다음 단계에서 Private 접근을 활성화하고 보안그룹을 강화한다.
