[Kubernetes] Cluster: Kubeadm을 이용해 클러스터 구성하기 - 1.4. Flannel CNI 설치 및 네트워크 확인

19 분 소요

서종호(가시다)님의 On-Premise K8s Hands-on Study 3주차 학습 내용을 기반으로 합니다.

TL;DR

이번 글의 목표는 Flannel CNI 설치 및 Linux 네트워크 스택 확인이다.

Flannel CNI 설치: Pod 네트워크를 위한 CNI 플러그인 설치
네트워크 리소스: 라우팅, 인터페이스, 브릿지 확인
Linux 네트워크 스택: iptables 규칙, conntrack 연결 추적 확인

들어가며

이전 글에서 kubeadm init을 실행하고 편의 도구를 설치했다. 하지만 노드 상태가 NotReady이고 CoreDNS Pod도 Pending 상태였다. 이번 글에서는 CNI 플러그인을 설치하여 Pod 네트워크를 구성하고, Linux 네트워크 스택을 통해 Kubernetes 네트워킹이 어떻게 동작하는지 확인한다.

Flannel CNI 설치

CNI 플러그인의 필요성

지금까지 노드가 NotReady 상태였고, CoreDNS Pod도 Pending 상태였다. 이는 CNI 플러그인이 없어서 Pod 네트워크를 구성할 수 없었기 때문이다.

이전 글에서 kubernetes-cni 패키지로 표준 CNI 플러그인(bridge, host-local 등)이 이미 설치되어 있다. 하지만 표준 플러그인만으로는 노드 간 Pod 통신이 불가능하고 수동 설정이 필요하기 때문에, 별도의 CNI 솔루션을 설치해야 한다:

표준 CNI 플러그인만	+ Flannel 같은 CNI 솔루션
단일 노드 내 네트워크 설정 (브릿지, IP 할당)	클러스터 전체 서브넷 자동 할당
수동으로 각 노드마다 설정 필요	CNI 설정 파일 자동 생성
노드 간 통신 불가	오버레이 네트워크로 노드 간 통신

참고: Hard Way와의 비교

Kubernetes The Hard Way 실습에서는 표준 CNI 플러그인만 사용했기 때문에:

각 노드에 10-bridge.conf 설정 파일을 수동으로 배치해야 했다

노드 간 Pod 통신을 위해 라우팅 테이블을 수동으로 설정해야 했다 (ip route add 10.200.1.0/24 via 192.168.10.102 형태)

이 설정은 휘발성이라 재부팅 시 사라졌다

Flannel 같은 CNI 솔루션은 이 모든 작업을 자동화한다.

CNI 솔루션은 여러 종류가 있다 (Calico, Cilium, Weave 등). 이 실습에서는 설정이 간단한 Flannel을 사용한다.

Flannel이란

Flannel은 실제 네트워크 설정(veth 생성, IP 할당)을 bridge, host-local 같은 표준 플러그인에 위임하여 수행하게 하고, 자신은 이 플러그인들이 사용할 설정 파일을 자동 생성하고 노드 간 오버레이 네트워크를 구성하는 역할을 담당한다.

위 역할을 담당하는 핵심 컴포넌트가 flanneld 데몬이며, 각 노드에서 실행되어 Pod 네트워크를 구성한다. flanneld는 호스트의 네트워크 인터페이스와 라우팅 테이블을 직접 조작해야 하므로 hostNetwork: true로 실행된다.

Pod 네트워크 구조

Pod 네트워크 구성의 계층별 역할은 다음과 같다:

계층	역할
Flannel (flanneld)	CNI 설정 파일 배포 + VXLAN 오버레이 네트워크 구성
표준 CNI 플러그인 (bridge, host-local)	Pod 생성 시 veth 쌍 생성, `cni0` 브릿지 연결, IP 할당
Linux 커널	veth(Virtual Ethernet) 기능 제공

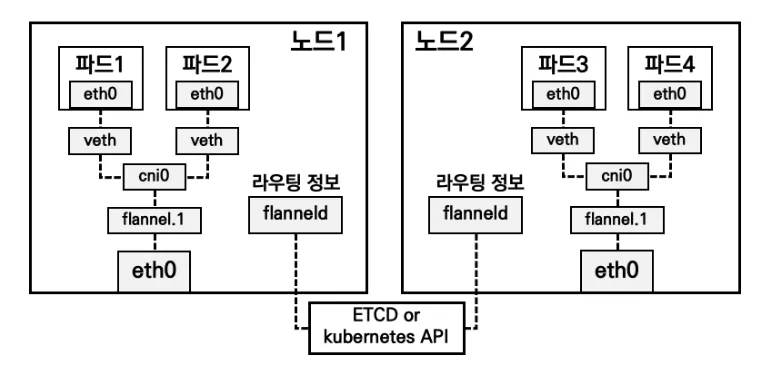

kubeadm-flannel

flanneld는 Kubernetes API와 통신하여 노드별 서브넷 할당 정보를 동기화하고, 이를 기반으로 라우팅 테이블과 VXLAN 터널을 설정한다.

참고: VXLAN(Virtual Extensible LAN)

L2 이더넷 프레임을 UDP 패킷으로 캡슐화하는 터널링 프로토콜이다. 서로 다른 물리 네트워크(L3)에 있는 노드들도 마치 같은 L2 네트워크에 있는 것처럼 통신할 수 있다. Flannel은 flannel.1 인터페이스를 VXLAN 터널의 끝점(VTEP: VXLAN Tunnel Endpoint)으로 사용하여 다른 노드로 가는 Pod 트래픽을 캡슐화/역캡슐화한다.

각 Pod는 veth 쌍을 통해 노드의 cni0 브릿지에 연결된다. veth의 한쪽은 Pod 내부(eth0), 다른 쪽은 호스트의 cni0에 연결된다. cni0는 Linux 브릿지로, 같은 노드 내 모든 Pod를 하나의 L2 네트워크로 묶어준다.

같은 노드 내 통신: cni0 브릿지가 MAC 주소를 학습하여 직접 전달한다. (Pod1 → veth → cni0 → veth → Pod2)
다른 노드 간 통신: flannel.1(VXLAN 터널 엔드포인트)이 L2 프레임을 UDP로 캡슐화하여 물리 네트워크를 넘어 전달한다. (Pod1 → veth → cni0 → flannel.1 → eth0 → 네트워크 → eth0 → flannel.1 → cni0 → veth → Pod3)

현재 Pod CIDR 확인

Flannel 설치 전에 kubeadm init 시 설정한 Pod CIDR이 제대로 적용되었는지 확인한다.

kube-controller-manager가 노드별 Pod CIDR 할당을 담당한다. kubeadm init 시 설정한 podSubnet이 controller-manager의 --cluster-cidr 옵션으로 전달되고, --allocate-node-cidrs=true가 활성화되어 있으면 새 노드가 join할 때마다 /24 서브넷을 자동 할당한다.

kc describe pod -n kube-system kube-controller-manager-k8s-ctr | grep -E 'cluster-cidr|allocate-node-cidrs'
#   --allocate-node-cidrs=true      # 노드별 CIDR 자동 할당 활성화
#   --cluster-cidr=10.244.0.0/16    # 전체 Pod 네트워크 대역

위 설정이 실제로 노드에 반영되었는지 확인한다.

# 노드별 할당된 CIDR 확인 (각 노드의 spec.podCIDR 필드 조회)
kubectl get nodes -o jsonpath='{range .items[*]}{.metadata.name}{"\t"}{.spec.podCIDR}{"\n"}{end}'
# k8s-ctr	10.244.0.0/24    # 첫 번째 노드에 /24 할당됨

Flannel은 이 설정을 그대로 사용한다. Flannel이 CIDR을 새로 만드는 게 아니라, Kubernetes가 이미 할당한 spec.podCIDR을 읽어서 해당 노드의 Pod 네트워크를 구성한다.

Helm으로 Flannel 설치

이번 실습에서는 Helm을 이용해 Flannel을 설치한다.

Helm으로 설치 (이번 실습)
kubectl apply -f로 설치

kubectl apply -f를 이용해 직접 설치할 수도 있지만, Helm을 사용하면 다음과 같은 이점이 있다.

버전 관리가 용이함
설정 변경 시 helm upgrade로 간편하게 적용
helm uninstall로 깔끔하게 제거 가능

# Flannel Helm 저장소 추가
helm repo add flannel https://flannel-io.github.io/flannel
# "flannel" has been added to your repositories

helm repo update
# ...Successfully got an update from the "flannel" chart repository
# Update Complete. ⎈Happy Helming!⎈

# Flannel 네임스페이스 생성
kubectl create namespace kube-flannel
# namespace/kube-flannel created

Flannel Helm 설치 시 사용할 설정 파일을 작성한다.

# flannel.yaml
podCidr: "10.244.0.0/16"
flannel:
  cniBinDir: "/opt/cni/bin"
  cniConfDir: "/etc/cni/net.d"
  args:
  - "--ip-masq"
  - "--kube-subnet-mgr"
  - "--iface=enp0s9"              # 클러스터 통신용 인터페이스
  backend: "vxlan"

설정	설명
`podCidr`	`kubeadm init` 시 설정한 Pod 네트워크 대역
`--ip-masq`	Pod에서 외부로 나가는 트래픽에 SNAT 적용
`--kube-subnet-mgr`	Kubernetes API에서 서브넷 정보 조회
`--iface`	Flannel이 사용할 네트워크 인터페이스
`backend`	오버레이 네트워크 방식 (vxlan, host-gw 등)

참고: –iface 옵션

여러 네트워크 인터페이스가 있는 환경에서 Flannel이 사용할 인터페이스를 명시한다. Vagrant 환경에서는 kubelet --node-ip와 동일하게 Host-Only 네트워크 인터페이스(enp0s9)를 지정해야 노드 간 Pod 통신이 정상 작동한다.

# Flannel 설치
helm install flannel flannel/flannel --namespace kube-flannel --version 0.27.3 -f flannel.yaml
# NAME: flannel
# LAST DEPLOYED: Fri Jan 23 20:23:12 2026
# NAMESPACE: kube-flannel
# STATUS: deployed
# REVISION: 1

설치 확인

Helm 릴리스 확인

Helm으로 배포된 Flannel 릴리스를 확인한다.

helm list -A는 모든 네임스페이스의 Helm 릴리스를 조회한다. Flannel이 kube-flannel 네임스페이스에 deployed 상태로 설치되어 있음을 확인할 수 있다.

helm list -A
# NAME    NAMESPACE     REVISION  UPDATED                                STATUS    CHART            APP VERSION
# flannel kube-flannel  1         2026-01-23 20:23:12.809390297 +0900 KST deployed  flannel-v0.27.3  v0.27.3

helm get values는 릴리스에 적용된 사용자 정의 값(User-Supplied Values)을 출력한다. 앞서 설치 시 -f flannel.yaml로 지정한 설정이 정상적으로 반영되었는지 확인할 수 있다.

helm get values -n kube-flannel flannel
# USER-SUPPLIED VALUES:
# flannel:
#   args:
#   - --ip-masq
#   - --kube-subnet-mgr
#   - --iface=enp0s9
#   backend: vxlan
#   cniBinDir: /opt/cni/bin
#   cniConfDir: /etc/cni/net.d
# podCidr: 10.244.0.0/16

Flannel 리소스 확인

kube-flannel 네임스페이스의 리소스를 확인한다.

kubectl get ds,pod,cm -n kube-flannel -o wide
# NAME                             DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   AGE
# daemonset.apps/kube-flannel-ds   1         1         1       1            1           66s
#
# NAME                        READY   STATUS    RESTARTS   AGE   IP               NODE
# pod/kube-flannel-ds-hv2xd   1/1     Running   0          66s   192.168.10.100   k8s-ctr
#
# NAME                         DATA   AGE
# configmap/kube-flannel-cfg   2      66s

Flannel은 DaemonSet으로 배포되어 모든 노드에서 실행된다. Pod IP가 192.168.10.100(노드 IP)인 것은 hostNetwork: true 설정으로 호스트의 네트워크 네임스페이스를 공유하기 때문이다.

DaemonSet 구성 확인

DaemonSet의 구성을 확인하면 Flannel이 어떻게 CNI 바이너리와 설정 파일을 배포하는지 알 수 있다.

kubectl describe ds -n kube-flannel kube-flannel-ds
# ...
# Pod Template:
#   Init Containers:
#    install-cni-plugin:
#     Image:      ghcr.io/flannel-io/flannel-cni-plugin:v1.7.1-flannel1
#    install-cni:
#     Image:      ghcr.io/flannel-io/flannel:v0.27.3
#   Containers:
#    kube-flannel:
#     Image:      ghcr.io/flannel-io/flannel:v0.27.3
# ...

컨테이너	역할
`install-cni-plugin` (init)	`/opt/cni/bin/flannel` 바이너리 복사
`install-cni` (init)	`/etc/cni/net.d/10-flannel.conflist` 설정 파일 복사
`kube-flannel` (main)	VXLAN 오버레이 네트워크 운영

DaemonSet 전체 상세 정보

kubectl describe ds -n kube-flannel kube-flannel-ds
# Name:           kube-flannel-ds
# Selector:       app=flannel
# Node-Selector:  <none>
# Labels:         app=flannel
#                 app.kubernetes.io/managed-by=Helm
#                 tier=node
# Annotations:    deprecated.daemonset.template.generation: 1
#                 meta.helm.sh/release-name: flannel
#                 meta.helm.sh/release-namespace: kube-flannel
# Desired Number of Nodes Scheduled: 1
# Current Number of Nodes Scheduled: 1
# Number of Nodes Scheduled with Up-to-date Pods: 1
# Number of Nodes Scheduled with Available Pods: 1
# Number of Nodes Misscheduled: 0
# Pods Status:  1 Running / 0 Waiting / 0 Succeeded / 0 Failed
# Pod Template:
#   Labels:           app=flannel
#                     tier=node
#   Service Account:  flannel
#   Init Containers:
#    install-cni-plugin:
#     Image:      ghcr.io/flannel-io/flannel-cni-plugin:v1.7.1-flannel1
#     Command:    cp
#     Args:       -f /flannel /opt/cni/bin/flannel
#     Mounts:     /opt/cni/bin from cni-plugin (rw)
#    install-cni:
#     Image:      ghcr.io/flannel-io/flannel:v0.27.3
#     Command:    cp
#     Args:       -f /etc/kube-flannel/cni-conf.json /etc/cni/net.d/10-flannel.conflist
#     Mounts:
#       /etc/cni/net.d from cni (rw)
#       /etc/kube-flannel/ from flannel-cfg (rw)
#   Containers:
#    kube-flannel:
#     Image:      ghcr.io/flannel-io/flannel:v0.27.3
#     Command:    /opt/bin/flanneld --ip-masq --kube-subnet-mgr --iface=enp0s9
#     Requests:   cpu: 100m, memory: 50Mi
#     Environment:
#       POD_NAME:                    (v1:metadata.name)
#       POD_NAMESPACE:               (v1:metadata.namespace)
#       EVENT_QUEUE_DEPTH:          5000
#       CONT_WHEN_CACHE_NOT_READY:  false
#     Mounts:
#       /etc/kube-flannel/ from flannel-cfg (rw)
#       /run/flannel from run (rw)
#       /run/xtables.lock from xtables-lock (rw)
#   Volumes:
#    run:          HostPath /run/flannel
#    cni-plugin:   HostPath /opt/cni/bin
#    cni:          HostPath /etc/cni/net.d
#    flannel-cfg:  ConfigMap kube-flannel-cfg
#    xtables-lock: HostPath /run/xtables.lock (FileOrCreate)
#   Priority Class Name:  system-node-critical
#   Tolerations:          :NoExecute op=Exists
#                         :NoSchedule op=Exists

Init Containers: CNI 바이너리와 설정 파일을 호스트에 복사
HostPath Volumes: 호스트의 /opt/cni/bin, /etc/cni/net.d, /run/flannel 등에 직접 접근
Priority Class: system-node-critical로 설정되어 클러스터 핵심 컴포넌트로 취급
Tolerations: 모든 taint를 허용하여 Control Plane 노드에서도 실행 가능

flanneld 실행 커맨드에 --iface=enp0s9 옵션이 적용되었음을 확인할 수 있다.

kubectl describe ds -n kube-flannel kube-flannel-ds | grep -A5 "Command:"
#     Command:
#       /opt/bin/flanneld
#       --ip-masq
#       --kube-subnet-mgr
#       --iface=enp0s9

CNI 바이너리 및 설정 확인

Init Container가 설치한 파일들을 확인한다:

# CNI 바이너리 목록
ls -l /opt/cni/bin/
# -rwxr-xr-x. 1 root root 3239200 Dec 12  2024 bandwidth
# -rwxr-xr-x. 1 root root 3731632 Dec 12  2024 bridge
# -rwxr-xr-x. 1 root root 9123544 Dec 12  2024 dhcp
# ...
# -rwxr-xr-x. 1 root root 2903098 Jan 23 20:23 flannel    # ← init container가 복사
# -rwxr-xr-x. 1 root root 2812400 Dec 12  2024 host-local
# -rwxr-xr-x. 1 root root 2953200 Dec 12  2024 loopback
# -rwxr-xr-x. 1 root root 3312488 Dec 12  2024 portmap
# ...

flannel만 init container가 복사한 것이고(날짜가 다름), 나머지는 kubelet 설치 시 kubernetes-cni 패키지로 설치된 표준 CNI 플러그인이다. 앞서 설명한 대로, Flannel이 내부적으로 이 표준 플러그인들(bridge, host-local)에 위임하여 실제 네트워크 설정을 수행한다.

# CNI 설정 파일 (init container가 복사)
tree /etc/cni/net.d/
# /etc/cni/net.d/
# └── 10-flannel.conflist

cat /etc/cni/net.d/10-flannel.conflist | jq
# {
#   "name": "cbr0",
#   "cniVersion": "0.3.1",
#   "plugins": [
#     {
#       "type": "flannel",
#       "delegate": {
#         "hairpinMode": true,
#         "isDefaultGateway": true
#       }
#     },
#     {
#       "type": "portmap",
#       "capabilities": { "portMappings": true }
#     }
#   ]
# }

이제 kubelet이 Pod 생성 시 이 설정 파일을 읽고 flannel CNI 플러그인을 호출할 수 있다.

CNI 설치 후 클러스터 상태 변화

NetworkReady 상태

이전 글에서 NetworkReady: false였던 상태가 CNI 설치 후 true로 변경되었다.

crictl info | jq '.status.conditions'
# [
#   { "status": true, "type": "RuntimeReady" },
#   { "status": true, "type": "NetworkReady" },      # false → true로 변경됨!
#   { "status": true, "type": "ContainerdHasNoDeprecationWarnings" }
# ]

CoreDNS 및 노드 상태

CNI가 정상 동작하면서 Pending 상태였던 CoreDNS Pod가 IP를 할당받고 Running 상태가 된다.

kubectl get pod -n kube-system -o wide
# NAME                              READY   STATUS    AGE   IP               NODE
# coredns-668d6bf9bc-n8jxf          1/1     Running   44m   10.244.0.3       k8s-ctr
# coredns-668d6bf9bc-z6h69          1/1     Running   44m   10.244.0.2       k8s-ctr
# etcd-k8s-ctr                      1/1     Running   44m   192.168.10.100   k8s-ctr
# kube-apiserver-k8s-ctr            1/1     Running   44m   192.168.10.100   k8s-ctr
# kube-controller-manager-k8s-ctr   1/1     Running   44m   192.168.10.100   k8s-ctr
# kube-proxy-5p6jx                  1/1     Running   44m   192.168.10.100   k8s-ctr
# kube-scheduler-k8s-ctr            1/1     Running   44m   192.168.10.100   k8s-ctr

CoreDNS가 정상 기동되면 클러스터 DNS 서비스가 준비되므로, 노드 상태도 NotReady에서 Ready로 변경된다.

kubectl get node -o wide
# NAME      STATUS   ROLES           AGE   VERSION    INTERNAL-IP      CONTAINER-RUNTIME
# k8s-ctr   Ready    control-plane   44m   v1.32.11   192.168.10.100   containerd://2.1.5

CNI 플러그인 설치 후 변화를 요약하면 아래와 같다.

변화	Before	After
`NetworkReady`	false	true
노드 상태	NotReady	Ready
CoreDNS 상태	Pending	Running
CoreDNS IP	`<none>`	10.244.0.2, 10.244.0.3

CoreDNS Pod에 10.244.0.0/24 대역의 IP가 할당되었다. 이는 컨트롤 플레인 노드에 할당된 Pod CIDR이다.

네트워크 리소스 확인

CNI 설치 후 노드에 생성된 네트워크 리소스를 확인한다.

라우팅 테이블

kubeadm init 시 설정한 Pod CIDR(10.244.0.0/16)에 대한 라우트가 Flannel에 의해 추가되었는지 확인한다.

ip -c route | grep 10.244
# 10.244.0.0/24 dev cni0 proto kernel scope link src 10.244.0.1

Pod 네트워크(10.244.0.0/24)로 향하는 패킷은 cni0 브릿지를 통해 전달된다.

네트워크 인터페이스

Flannel이 생성한 오버레이 네트워크 인터페이스와 Pod 연결 상태를 확인한다.

ip addr | grep -E "flannel|cni0|veth"
# 4: flannel.1: ... inet 10.244.0.0/32 scope global flannel.1
# 5: cni0: ...      inet 10.244.0.1/24 brd 10.244.0.255 scope global cni0
# 6: vethd46304de@if2: ... master cni0
# 7: vethc5ce784f@if2: ... master cni0

인터페이스	IP	역할
`flannel.1`	10.244.0.0/32	VXLAN 터널 엔드포인트 (노드 간 오버레이 통신 - 다른 노드 간 통신)
`cni0`	10.244.0.1/24	Linux 브릿지 (같은 노드 내 Pod 연결, Pod 게이트웨이)
`veth*`	-	Pod-브릿지(cni0) 연결 (2개 = CoreDNS Pod 2개 )

브릿지 연결

Pod의 veth 인터페이스가 cni0 브릿지에 제대로 연결되어 있는지 확인한다.

bridge link
# 6: vethd46304de@enp0s8: master cni0 state forwarding priority 32 cost 2
# 7: vethc5ce784f@enp0s8: master cni0 state forwarding priority 32 cost 2

master cni0: 해당 veth가 cni0 브릿지에 연결됨
state forwarding: 트래픽을 정상적으로 전달하는 상태

2개의 veth가 cni0에 연결되어 있으며, 이는 CoreDNS Pod 2개에 해당한다.

네트워크 네임스페이스

CNI가 생성한 Pod별 네트워크 네임스페이스를 확인한다.

lsns -t net | grep cni
# 4026532303 net  2 18164 65535  0 /run/netns/cni-b55a74ef-... /pause
# 4026532378 net  2 18157 65535  1 /run/netns/cni-55b1d32b-... /pause

각 Pod는 고유한 네트워크 네임스페이스를 가진다. Hard Way에서 Pod를 직접 배포할 때 보았던 pause 컨테이너가 여기서도 동일하게 동작하여 이 네임스페이스를 소유하고 유지한다. CNI는 이 pause 컨테이너의 네트워크 네임스페이스에 veth 쌍을 연결하고 IP를 할당한다. Pod 내 다른 컨테이너들은 pause의 네트워크 네임스페이스를 공유하여 같은 IP와 포트 공간을 사용한다.

Linux 네트워크 스택 확인

이전 글에서 kube-proxy가 배포되었고, 이번 글에서 Flannel을 설치했다. 이 두 컴포넌트가 모두 배포된 시점에 Linux 네트워크 스택을 살펴보면 Kubernetes 네트워킹이 어떻게 동작하는지 파악할 수 있다.

Kubernetes 네트워킹 개요

Kubernetes 네트워킹은 Linux 네트워크 스택 위에서 동작한다. 네트워킹에서의 핵심은 Linux 네트워크 스택(특히 iptables)을 동적으로 조작하는 것이다. Pod가 생성되거나 Service가 추가될 때마다 iptables 규칙이 자동으로 업데이트되어 트래픽이 올바른 목적지로 라우팅된다.

지금까지 설치한 컴포넌트들이 어떻게 Linux 네트워크를 활용하는지 정리해 보자.

컴포넌트	설치 시점	Linux 네트워크 활용
kube-proxy	kubeadm init 시 DaemonSet 배포	iptables로 Service → Pod 라우팅
Flannel	이번 글에서 Helm으로 설치	veth, bridge, VXLAN, iptables로 Pod 네트워크 구성

참고: kube-proxy 모드

kube-proxy는 Service 라우팅 구현 방식에 따라 여러 모드를 지원한다:

iptables (기본값): iptables 규칙으로 DNAT 수행. 대부분의 환경에서 사용

IPVS: Linux IPVS(IP Virtual Server)를 사용한 L4 로드밸런싱. 대규모 클러스터에서 더 나은 성능

nftables: iptables의 후속 기술. Kubernetes 1.29+에서 지원

IPVS나 nftables를 사용하려면 kubeadm 설정 파일에서 KubeProxyConfiguration의 mode 필드를 명시해야 한다. 이전 글에서 별도 설정 없이 기본값을 사용했으므로 iptables 모드다.
# kube-proxy ConfigMap에서 현재 모드 확인
kubectl get cm kube-proxy -n kube-system -o yaml | grep mode
#     mode: ""   # 빈 문자열 = iptables (기본값)

두 컴포넌트 모두 iptables를 사용하지만 목적이 다르다:

kube-proxy: Service 추상화 (ClusterIP → Pod IP 변환)
Flannel: Pod 네트워크 통신 (SNAT, 포워딩 허용)

iptables 규칙

iptables 규칙을 확인하여 Kubernetes 네트워킹이 Linux 수준에서 어떻게 구현되는지 이해해 보자.

iptables 개요

iptables는 Linux 커널의 패킷 필터링 프레임워크다. 패킷이 들어오면 테이블(nat, filter 등) 내의 체인(PREROUTING, FORWARD 등)을 순서대로 거치며, 각 체인의 규칙에 따라 패킷이 처리된다.

Kubernetes에서 iptables 규칙은 Flannel과 kube-proxy가 각각 다른 시점에 추가한다:

컴포넌트	규칙 추가 시점	체인	역할
Flannel	flanneld 시작 시	`FLANNEL-POSTRTG` (nat)	Pod → 외부 통신 시 SNAT
Flannel	flanneld 시작 시	`FLANNEL-FWD` (filter)	Pod 네트워크 트래픽 포워딩 허용
kube-proxy	Service 생성 시	`KUBE-SERVICES` (nat)	Service ClusterIP 매칭 진입점
kube-proxy	Service 생성 시	`KUBE-SVC-*` (nat)	서비스별 로드밸런싱
kube-proxy	Service 생성 시	`KUBE-SEP-*` (nat)	실제 Pod IP로 DNAT
kube-proxy	Service 생성 시	`KUBE-FORWARD` (filter)	마킹된 패킷 포워딩 허용

nat 테이블

nat 테이블은 주소 변환(NAT)을 담당한다. Service ClusterIP → Pod IP 변환(DNAT)과 Pod → 외부 통신 시 IP 변환(SNAT)이 여기서 처리된다.

Flannel이 추가한 규칙 (flanneld 시작 시):

# Pod → 외부 통신 시 SNAT (--ip-masq 옵션)
iptables -t nat -S | grep FLANNEL
# -A POSTROUTING -m comment --comment "flanneld masq" -j FLANNEL-POSTRTG
# -A FLANNEL-POSTRTG -s 10.244.0.0/16 ! -d 224.0.0.0/4 ... -j MASQUERADE

Pod(10.244.0.0/16)에서 외부로 나가는 트래픽의 출발지 IP를 노드 IP로 변환(SNAT)한다. 이렇게 해야 외부 네트워크에서 응답을 노드로 돌려보낼 수 있고, 노드가 다시 Pod로 전달한다. --ip-masq 옵션이 이 규칙을 활성화한다.

kube-proxy가 추가한 규칙 (Service 생성 시):

현재 시점에 이미 존재하는 Service들이 있어서 kube-proxy가 해당 규칙을 생성해 둔 상태다:

Service	ClusterIP	생성 시점
`default/kubernetes`	10.96.0.1:443	kubeadm init 시 자동 생성 (API Server)
`kube-system/kube-dns`	10.96.0.10:53	CoreDNS addon 배포 시 생성

# kube-dns Service (10.96.0.10:53) → CoreDNS Pod로 DNAT
iptables -t nat -S | grep "kube-dns:dns ->"
# -A KUBE-SVC-TCOU7JCQXEZGVUNU ... --probability 0.50000000000 -j KUBE-SEP-YIL6JZP7A3QYXJU2
# -A KUBE-SVC-TCOU7JCQXEZGVUNU ... -j KUBE-SEP-6E7XQMQ4RAYOWTTM
# (2개의 CoreDNS Pod에 50% 확률로 로드밸런싱)

nat 테이블 전체 규칙

iptables -t nat -S
# -P PREROUTING ACCEPT
# -P INPUT ACCEPT
# -P OUTPUT ACCEPT
# -P POSTROUTING ACCEPT
# -N FLANNEL-POSTRTG
# -N KUBE-MARK-MASQ
# -N KUBE-NODEPORTS
# -N KUBE-POSTROUTING
# -N KUBE-SEP-6E7XQMQ4RAYOWTTM
# -N KUBE-SEP-ETI7FUQQE3BS2IXE
# ... (생략)
# -N KUBE-SERVICES
# -N KUBE-SVC-ERIFXISQEP7F7OF4
# -N KUBE-SVC-NPX46M4PTMTKRN6Y
# -N KUBE-SVC-TCOU7JCQXEZGVUNU
# [kube-proxy] 모든 들어오는/나가는 패킷을 KUBE-SERVICES 체인으로 전달
# [kube-proxy] 들어오는/나가는 패킷을 KUBE-SERVICES 체인으로 전달
# -A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
# -A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
# -A POSTROUTING -m comment --comment "kubernetes postrouting rules" -j KUBE-POSTROUTING
#
# [Flannel] Pod → 외부 통신 시 SNAT 처리를 위해 FLANNEL-POSTRTG로 전달
# -A POSTROUTING -m comment --comment "flanneld masq" -j FLANNEL-POSTRTG
#
# [Flannel] Pod CIDR에서 출발하는 트래픽을 노드 IP로 MASQUERADE (SNAT)
# -A FLANNEL-POSTRTG -s 10.244.0.0/16 ! -d 224.0.0.0/4 ... -j MASQUERADE --random-fully
#
# [kube-proxy] kube-dns Service (10.96.0.10:53) → CoreDNS Pod로 DNAT
# -A KUBE-SERVICES -d 10.96.0.10/32 -p udp --dport 53 -j KUBE-SVC-TCOU7JCQXEZGVUNU
# -A KUBE-SVC-TCOU7JCQXEZGVUNU ... --probability 0.50 -j KUBE-SEP-YIL6JZP7A3QYXJU2
# -A KUBE-SVC-TCOU7JCQXEZGVUNU ... -j KUBE-SEP-6E7XQMQ4RAYOWTTM
# -A KUBE-SEP-YIL6JZP7A3QYXJU2 -p udp -j DNAT --to-destination 10.244.0.2:53
# -A KUBE-SEP-6E7XQMQ4RAYOWTTM -p udp -j DNAT --to-destination 10.244.0.3:53
#
# [kube-proxy] kubernetes Service (10.96.0.1:443) → API Server로 DNAT
# -A KUBE-SERVICES -d 10.96.0.1/32 -p tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
# -A KUBE-SVC-NPX46M4PTMTKRN6Y ... -j KUBE-SEP-ETI7FUQQE3BS2IXE
# -A KUBE-SEP-ETI7FUQQE3BS2IXE -p tcp -j DNAT --to-destination 192.168.10.100:6443

filter 테이블

filter 테이블은 패킷 필터링(허용/차단)을 담당한다. Pod 네트워크 트래픽의 포워딩 허용이 여기서 처리된다.

Flannel이 추가한 규칙 (flanneld 시작 시):

# Pod 네트워크 트래픽 포워딩 허용
iptables -t filter -S | grep FLANNEL
# -A FORWARD -m comment --comment "flanneld forward" -j FLANNEL-FWD
# -A FLANNEL-FWD -s 10.244.0.0/16 ... -j ACCEPT
# -A FLANNEL-FWD -d 10.244.0.0/16 ... -j ACCEPT

Pod CIDR(10.244.0.0/16)에서 출발하거나 도착하는 트래픽의 포워딩을 허용한다.

kube-proxy가 추가한 규칙 (Service 생성 시):

# 마킹된 패킷 포워딩 허용
iptables -t filter -S | grep KUBE-FORWARD
# -A KUBE-FORWARD -m conntrack --ctstate INVALID -j DROP
# -A KUBE-FORWARD -m mark --mark 0x4000/0x4000 -j ACCEPT
# -A KUBE-FORWARD -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

kube-proxy가 마킹한 패킷(0x4000)과 기존 연결의 응답 패킷(RELATED,ESTABLISHED)을 포워딩 허용한다. 잘못된 패킷(INVALID)은 드롭한다.

filter 테이블 전체 규칙

iptables -t filter -S
# -P INPUT ACCEPT
# -P FORWARD ACCEPT
# -P OUTPUT ACCEPT
# -N FLANNEL-FWD
# -N KUBE-EXTERNAL-SERVICES
# -N KUBE-FIREWALL
# -N KUBE-FORWARD
# -N KUBE-NODEPORTS
# -N KUBE-SERVICES
#
# [Flannel] Pod 네트워크 트래픽 포워딩 허용
# -A FORWARD -m comment --comment "flanneld forward" -j FLANNEL-FWD
# -A FLANNEL-FWD -s 10.244.0.0/16 -m comment --comment "flanneld forward" -j ACCEPT
# -A FLANNEL-FWD -d 10.244.0.0/16 -m comment --comment "flanneld forward" -j ACCEPT
#
# [kube-proxy] 마킹된 패킷 및 기존 연결 포워딩 허용
# -A KUBE-FORWARD -m conntrack --ctstate INVALID -j DROP
# -A KUBE-FORWARD -m mark --mark 0x4000/0x4000 -j ACCEPT
# -A KUBE-FORWARD -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

conntrack

conntrack 테이블을 확인하여 iptables NAT 규칙이 적용된 연결이 어떻게 추적되는지 이해해 보자.

conntrack 개요

conntrack(Connection Tracking)은 Linux 커널의 네트워크 연결 상태 추적 시스템이다. kube-proxy가 Service의 ClusterIP를 Pod IP로 변환(DNAT)할 때 conntrack 테이블을 사용하여 응답 패킷을 올바른 출발지로 되돌린다.

역할	설명
NAT 상태 추적	DNAT 규칙이 적용된 연결의 원본 주소를 기억하여 응답 패킷을 올바르게 라우팅
연결 상태 관리	TCP 연결의 상태(ESTABLISHED, TIME_WAIT 등)를 추적하여 stateful 방화벽 기능 제공
Service 로드밸런싱	동일 클라이언트의 후속 패킷이 같은 Pod로 전달되도록 연결 유지
성능 최적화	이미 추적된 연결은 iptables 규칙을 다시 평가하지 않고 빠르게 처리

# conntrack 도구 설치
dnf install -y conntrack-tools

전체 conntrack 엔트리 조회

# 전체 conntrack 엔트리 조회
conntrack -L
# conntrack v1.4.8 (conntrack-tools): 286 flow entries have been shown.

전체 출력 보기 (286 entries)

tcp      6 65 TIME_WAIT src=127.0.0.1 dst=127.0.0.1 sport=56844 dport=2381 src=127.0.0.1 dst=127.0.0.1 sport=2381 dport=56844 [ASSURED] mark=0
tcp      6 15 TIME_WAIT src=10.244.0.1 dst=10.244.0.2 sport=46574 dport=8080 src=10.244.0.2 dst=10.244.0.1 sport=8080 dport=46574 [ASSURED] mark=0
tcp      6 86399 ESTABLISHED src=127.0.0.1 dst=127.0.0.1 sport=46870 dport=2379 src=127.0.0.1 dst=127.0.0.1 sport=2379 dport=46870 [ASSURED] mark=0
tcp      6 86383 ESTABLISHED src=10.244.0.3 dst=10.96.0.1 sport=48242 dport=443 src=192.168.10.100 dst=10.244.0.3 sport=6443 dport=48242 [ASSURED] mark=0
tcp      6 86399 ESTABLISHED src=192.168.10.100 dst=192.168.10.100 sport=54874 dport=6443 src=192.168.10.100 dst=192.168.10.100 sport=6443 dport=54874 [ASSURED] mark=0
udp      17 27 src=10.0.2.15 dst=175.195.167.194 sport=56947 dport=123 src=175.195.167.194 dst=10.0.2.15 sport=123 dport=56947 mark=0
udp      17 26 src=10.0.2.15 dst=168.126.63.1 sport=46942 dport=53 src=168.126.63.1 dst=10.0.2.15 sport=53 dport=46942 mark=0
tcp      6 86400 ESTABLISHED src=10.0.2.2 dst=10.0.2.15 sport=61614 dport=22 src=10.0.2.15 dst=10.0.2.2 sport=22 dport=61614 [ASSURED] mark=0
... (이하 생략)

conntrack 엔트리 형식:

tcp 6 86399 ESTABLISHED src=10.244.0.3 dst=10.96.0.1 sport=48242 dport=443 src=192.168.10.100 dst=10.244.0.3 sport=6443 dport=48242 [ASSURED]

필드	예시 값	설명
프로토콜	`tcp`	프로토콜 이름
프로토콜 번호	`6`	6=TCP, 17=UDP
TTL	`86399`	연결 만료까지 남은 시간 (초)
연결 상태	`ESTABLISHED`	TCP 상태 (ESTABLISHED, TIME_WAIT, CLOSE 등)
원본 패킷 (요청)	`src=10.244.0.3 dst=10.96.0.1 sport=48242 dport=443`	CoreDNS Pod → kubernetes Service ClusterIP
응답 패킷 (DNAT 역변환)	`src=192.168.10.100 dst=10.244.0.3 sport=6443 dport=48242`	API Server → CoreDNS Pod
플래그	`[ASSURED]`	양방향 트래픽이 확인된 연결

TCP 연결만 조회

# TCP 연결만 보기
conntrack -L -p tcp
# conntrack v1.4.8 (conntrack-tools): 279 flow entries have been shown.

ESTABLISHED 상태만 조회

# ESTABLISHED 상태만 보기 (활성 연결)
conntrack -L -p tcp --state ESTABLISHED
# tcp  6 86376 ESTABLISHED src=127.0.0.1 dst=127.0.0.1 sport=47672 dport=2379 ... [ASSURED]        # etcd 연결
# tcp  6 86388 ESTABLISHED src=192.168.10.100 dst=192.168.10.100 sport=38154 dport=6443 ... [ASSURED]  # API Server 연결
# tcp  6 86375 ESTABLISHED src=10.244.0.3 dst=10.96.0.1 sport=48242 dport=443 src=192.168.10.100 dst=10.244.0.3 sport=6443 dport=48242 [ASSURED]  # Service DNAT
# tcp  6 86399 ESTABLISHED src=10.0.2.2 dst=10.0.2.15 sport=61614 dport=22 ... [ASSURED]           # SSH 연결
# ... (68 flow entries)

주요 ESTABLISHED 연결 분석:

연결 유형	예시	설명
etcd 연결	`127.0.0.1:* → 127.0.0.1:2379`	API Server, Controller Manager 등이 etcd에 연결 (다수)
API Server 연결	`192.168.10.100:* → 192.168.10.100:6443`	컴포넌트들이 API Server에 연결
Service DNAT	`10.244.0.3:48242 → 10.96.0.1:443` ↔ `192.168.10.100:6443 → 10.244.0.3`	CoreDNS가 `kubernetes` Service를 통해 API Server에 연결
SSH 연결	`10.0.2.2:61614 → 10.0.2.15:22`	Vagrant SSH 연결

Service DNAT 추적 예시: 10.244.0.3(CoreDNS Pod)이 10.96.0.1:443(kubernetes Service ClusterIP)에 접속하면, conntrack은 이 연결을 추적하고 응답 패킷이 192.168.10.100:6443(실제 API Server)에서 올 때 원래 목적지인 10.244.0.3으로 정확히 전달한다.

특정 포트 관련 연결

# Service(443) 관련 연결 확인
conntrack -L | grep dport=443
# tcp  6 86376 ESTABLISHED src=10.244.0.3 dst=10.96.0.1 sport=48242 dport=443 src=192.168.10.100 dst=10.244.0.3 sport=6443 dport=48242 [ASSURED]
# tcp  6 86389 ESTABLISHED src=10.0.2.15 dst=10.96.0.1 sport=39156 dport=443 src=192.168.10.100 dst=10.0.2.15 sport=6443 dport=6826 [ASSURED]
# tcp  6 86383 ESTABLISHED src=10.244.0.2 dst=10.96.0.1 sport=40304 dport=443 src=192.168.10.100 dst=10.244.0.2 sport=6443 dport=40304 [ASSURED]

위 결과에서 dst=10.96.0.1(kubernetes Service ClusterIP)로 향하는 연결이 실제로는 192.168.10.100:6443(API Server)으로 DNAT되어 처리됨을 확인할 수 있다.

실시간 이벤트 추적

# 실시간 conntrack 이벤트 추적 (Ctrl+C로 종료)
conntrack -E
#     [NEW] tcp      6 120 SYN_SENT src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443 [UNREPLIED]
#  [UPDATE] tcp      6 60 SYN_RECV src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443
#  [UPDATE] tcp      6 86400 ESTABLISHED src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443 [ASSURED]
#  [UPDATE] tcp      6 120 FIN_WAIT src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443 [ASSURED]
#  [UPDATE] tcp      6 300 CLOSE_WAIT src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443 [ASSURED]
#  [UPDATE] tcp      6 10 CLOSE src=192.168.10.100 dst=192.168.10.100 sport=34518 dport=6443 [ASSURED]

TCP 연결의 전체 생명주기를 실시간으로 관찰할 수 있다: SYN_SENT → SYN_RECV → ESTABLISHED → FIN_WAIT → CLOSE_WAIT → CLOSE.

conntrack 커널 파라미터

# conntrack 관련 커널 파라미터 확인
sysctl -a | grep conntrack
# net.netfilter.nf_conntrack_buckets = 65536
# net.netfilter.nf_conntrack_count = 420              # 현재 추적 중인 연결 수
# net.netfilter.nf_conntrack_max = 131072             # 최대 추적 가능 연결 수
# net.netfilter.nf_conntrack_tcp_timeout_close = 10
# net.netfilter.nf_conntrack_tcp_timeout_close_wait = 3600
# net.netfilter.nf_conntrack_tcp_timeout_established = 86400
# net.netfilter.nf_conntrack_tcp_timeout_fin_wait = 120
# net.netfilter.nf_conntrack_tcp_timeout_syn_recv = 60
# net.netfilter.nf_conntrack_tcp_timeout_syn_sent = 120
# net.netfilter.nf_conntrack_tcp_timeout_time_wait = 120
# net.netfilter.nf_conntrack_udp_timeout = 30
# net.netfilter.nf_conntrack_udp_timeout_stream = 120
# ... (이하 생략)

파라미터	값	설명
`nf_conntrack_max`	131072	conntrack 테이블 최대 크기(최대 엔트리 수)
`nf_conntrack_count`	420	현재 추적 중인 연결 수(현재 사용 중)
`nf_conntrack_buckets`	65536	해시 테이블 버킷 수
`nf_conntrack_tcp_timeout_established`	86400초 (24시간)	ESTABLISHED 연결 유지 시간
`nf_conntrack_tcp_timeout_close_wait`	3600초 (1시간)	CLOSE_WAIT 상태 유지 시간
`nf_conntrack_tcp_timeout_time_wait`	120초	TIME_WAIT 상태 유지 시간
`nf_conntrack_udp_timeout`	30초	UDP 연결 타임아웃

트러블슈팅 팁: 대규모 클러스터에서 nf_conntrack: table full, dropping packet 에러가 발생하면 nf_conntrack_max 값을 증가시켜야 한다. 현재 사용률은 count/max = 420/131072 ≈ 0.3%로 여유롭다. conntrack -S로 통계를 확인하여 drop된 패킷 수를 모니터링할 수 있다.

결과

이 단계를 완료하면 다음과 같은 결과를 얻을 수 있다:

항목	결과
CNI	Flannel v0.27.3 설치, 노드 상태 Ready
네트워크 인터페이스	`cni0` 브릿지, `flannel.1` VXLAN 인터페이스 생성
iptables	`KUBE-`, `FLANNEL-` 체인 구성 완료
conntrack	Service DNAT 연결 추적 정상 동작

CNI 설치로 Pod 네트워크가 구성되었다. 다음 글에서는 노드 정보, 인증서, kubeconfig, Static Pod, 애드온 등 컨트롤 플레인 컴포넌트를 상세히 확인한다.

Twitter Facebook LinkedIn

Eraser
