[Kubernetes] Cluster: Kubespray를 이용해 클러스터 구성하기 - 3.3.0. cluster.yml - Overview

5 분 소요

서종호(가시다)님의 On-Premise K8s Hands-on Study 4주차 학습 내용을 기반으로 합니다.


TL;DR

이번 글에서는 Kubespray의 메인 플레이북 cluster.yml의 전체 흐름을 분석한다.

  • 10단계 플레이로 구성: 공통 작업 → 팩트 수집 → etcd → K8s 노드 → 컨트롤 플레인 → kubeadm → CNI → 앱
  • 공통 패턴: 모든 플레이에서 kubespray_defaults 롤 먼저 실행
  • 태그 기반 선택 실행: --tags 옵션으로 특정 단계만 실행 가능


cluster.yml 전체 흐름

cluster.yml은 Kubespray의 메인 플레이북으로, 클러스터 생성의 전체 과정을 정의한다.

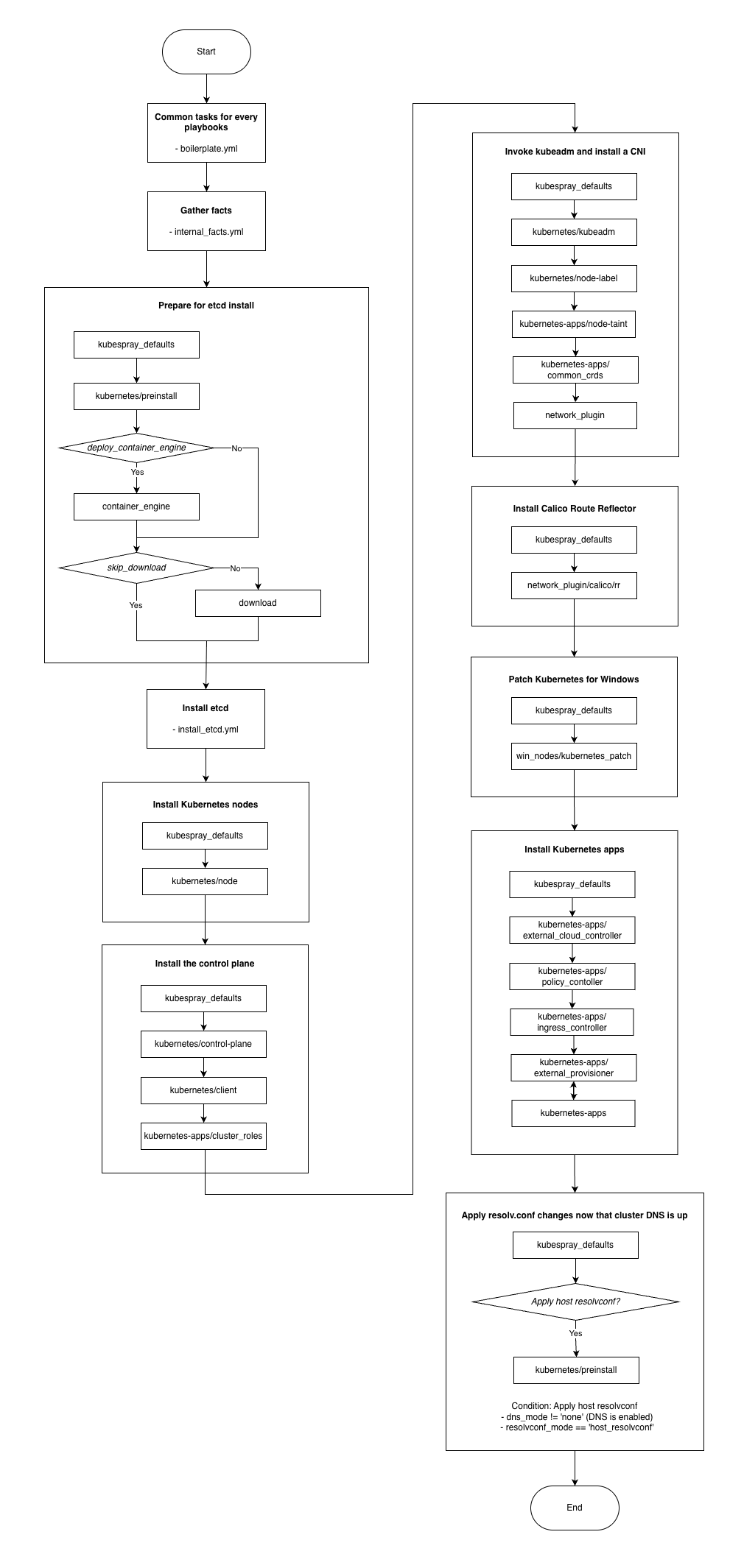

kubespray-cluster-flowchart

cluster.yml 플레이북 실행 흐름


1. 공통 작업 (boilerplate.yml)
   ↓
2. 팩트 수집 (internal_facts.yml)
   ↓
3. etcd 설치 준비 (preinstall, container-engine, download)
   ↓
4. etcd 설치 (install_etcd.yml)
   ↓
5. K8s 노드 설치 (kubernetes/node)
   ↓
6. 컨트롤 플레인 설치 (kubernetes/control-plane)
   ↓
7. kubeadm 실행 + CNI 설치 (kubernetes/kubeadm, network_plugin)
   ↓
8. Calico Route Reflector (선택적)
   ↓
9. Windows 노드 패치 (선택적)
   ↓
10. K8s 앱 설치 (kubernetes-apps)
   ↓
11. resolv.conf 적용


플레이북 구조

전체 코드

cluster.yml 전체 코드 (클릭하여 펼치기)
---
- name: Common tasks for every playbooks
  import_playbook: boilerplate.yml

- name: Gather facts
  import_playbook: internal_facts.yml

- name: Prepare for etcd install
  hosts: k8s_cluster:etcd
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/preinstall, tags: preinstall }
    - { role: "container-engine", tags: "container-engine", when: deploy_container_engine }
    - { role: download, tags: download, when: "not skip_downloads" }

- name: Install etcd
  vars:
    etcd_cluster_setup: true
    etcd_events_cluster_setup: ""
  import_playbook: install_etcd.yml

- name: Install Kubernetes nodes
  hosts: k8s_cluster
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/node, tags: node }

- name: Install the control plane
  hosts: kube_control_plane
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/control-plane, tags: control-plane }
    - { role: kubernetes/client, tags: client }
    - { role: kubernetes-apps/cluster_roles, tags: cluster-roles }

- name: Invoke kubeadm and install a CNI
  hosts: k8s_cluster
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/kubeadm, tags: kubeadm}
    - { role: kubernetes/node-label, tags: node-label }
    - { role: kubernetes/node-taint, tags: node-taint }
    - { role: kubernetes-apps/common_crds }
    - { role: network_plugin, tags: network }

- name: Install Calico Route Reflector
  hosts: calico_rr
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: network_plugin/calico/rr, tags: ['network', 'calico_rr'] }

- name: Patch Kubernetes for Windows
  hosts: kube_control_plane[0]
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: win_nodes/kubernetes_patch, tags: ["control-plane", "win_nodes"] }

- name: Install Kubernetes apps
  hosts: kube_control_plane
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes-apps/external_cloud_controller, tags: external-cloud-controller }
    - { role: kubernetes-apps/policy_controller, tags: policy-controller }
    - { role: kubernetes-apps/ingress_controller, tags: ingress-controller }
    - { role: kubernetes-apps/external_provisioner, tags: external-provisioner }
    - { role: kubernetes-apps, tags: apps }

- name: Apply resolv.conf changes now that cluster DNS is up
  hosts: k8s_cluster
  gather_facts: false
  any_errors_fatal: ""
  environment: ""
  roles:
    - { role: kubespray_defaults }
    - { role: kubernetes/preinstall, when: "dns_mode != 'none' and resolvconf_mode == 'host_resolvconf'", tags: resolvconf, dns_late: true }


플레이별 역할

순서 플레이 대상 호스트 주요 역할
1 Common tasks - 공통 설정, 변수 검증
2 Gather facts - 시스템 정보 수집
3 Prepare for etcd k8s_cluster:etcd OS 설정, 컨테이너 런타임, 바이너리 다운로드
4 Install etcd etcd etcd 클러스터 설치
5 Install K8s nodes k8s_cluster kubelet, kubeadm 설치
6 Install control plane kube_control_plane API 서버, 스케줄러 등 설치
7 kubeadm + CNI k8s_cluster kubeadm join, CNI 플러그인 설치
8 Calico RR calico_rr Calico Route Reflector (선택)
9 Windows patch kube_control_plane[0] Windows 노드 지원 (선택)
10 K8s apps kube_control_plane CoreDNS, Ingress 등 애드온
11 resolv.conf k8s_cluster DNS 설정 최종 적용


Ansible 문법 분석

import_playbook vs ansible.builtin.import_playbook

- name: Common tasks for every playbooks
  import_playbook: boilerplate.yml

import_playbook과 ansible.builtin.import_playbook은 동일하다.

  • ansible.builtin.import_playbook: FQCN(Fully Qualified Collection Name)
  • import_playbook: 단축형

Kubespray는 .ansible-lint에서 fqcn-builtins 규칙을 비활성화하여 단축형을 사용한다:

# .ansible-lint
skip_list:
  - 'fqcn-builtins'  # FQCN 검사 비활성화

롤 import 문법

roles:
  - { role: kubespray_defaults }
  - { role: kubernetes/preinstall, tags: preinstall }
  - { role: container-engine, tags: container-engine, when: deploy_container_engine }

{ role: ..., tags: ..., when: ... } 형식은 롤에 태그와 조건을 함께 지정하는 YAML 단축 문법이다.

풀어쓰면 아래와 같다.

roles:
  - role: kubernetes/preinstall
    tags: preinstall

  - role: container-engine
    tags: container-engine
    when: deploy_container_engine

태그 사용

롤에 붙은 태그는 --tags 옵션으로 선택적 실행에 사용된다:

# 네트워크 플러그인만 재설치
ansible-playbook cluster.yml --tags network

# preinstall과 container-engine만 실행
ansible-playbook cluster.yml --tags preinstall,container-engine
태그 대상 롤
preinstall kubernetes/preinstall
container-engine container-engine
download download
node kubernetes/node
control-plane kubernetes/control-plane
kubeadm kubernetes/kubeadm
network network_plugin
apps kubernetes-apps


공통 설정 분석

gather_facts: false

- name: Install Kubernetes nodes
  hosts: k8s_cluster
  gather_facts: false  # 왜 false?

gather_facts: false로 설정한 이유는, 첫 번째 플레이에서 이미 팩트를 수집했기 때문이다:

- name: Gather facts
  import_playbook: internal_facts.yml  # 여기서 팩트 수집

이후 플레이에서는 캐시된 팩트를 재사용하므로 gather_facts: false로 설정하여 불필요한 팩트 수집을 방지한다. ansible.cfg에서 팩트 캐싱이 활성화되어 있다:

# ansible.cfg
gathering = smart
fact_caching = jsonfile
fact_caching_connection = /tmp
fact_caching_timeout = 86400  # 24시간

any_errors_fatal

any_errors_fatal: ""

하나의 호스트에서 오류가 발생하면 전체 플레이북을 중단한다.

  • 기본값: true (하나라도 실패하면 전체 중단)
  • 클러스터 구성 중 일부 노드 실패 시 일관성 없는 상태 방지
  • 필요 시 any_errors_fatal: false로 오버라이드 가능

environment와 proxy_disable_env

environment: ""

롤 실행 시 적용할 환경 변수를 설정한다. proxy_disable_env는 프록시 설정을 비활성화하는 환경 변수다.

roles/kubespray_defaults/defaults/main/main.yml에서 정의:

# 프록시 비활성화 환경 변수
proxy_disable_env:
  http_proxy: ""
  HTTP_PROXY: ""
  https_proxy: ""
  HTTPS_PROXY: ""
  no_proxy: ""
  NO_PROXY: ""

클러스터 내부 통신에서 프록시를 거치지 않도록 하기 위함이다.


kubespray_defaults 롤

모든 플레이에서 첫 번째로 실행되는 롤이다:

roles:
  - { role: kubespray_defaults }  # ← 항상 첫 번째
  - { role: kubernetes/node, tags: node }

디렉토리 구조

roles/kubespray_defaults/
├── defaults/main/
│   ├── download.yml    # 다운로드 관련 기본값
│   └── main.yml        # 주요 기본 변수
└── vars/main/
    ├── checksums.yml   # 바이너리 체크섬
    └── main.yml        # 고정 변수

역할

  • 기본 변수 정의: K8s 버전, 컨테이너 런타임 설정, 네트워크 설정 등
  • 체크섬 정의: 다운로드할 바이너리의 무결성 검증용 체크섬
  • 조건부 변수: OS별, 아키텍처별 분기 처리

참고: 프로젝트 구조 Overview에서 kubespray_defaults와 kubespray-defaults의 차이를 설명했다. kubespray_defaults는 변수 값을 정의하고, kubespray-defaults는 변수를 로드하는 태스크를 담고 있다.


주요 조건부 변수

deploy_container_engine

- { role: container-engine, tags: container-engine, when: deploy_container_engine }

컨테이너 런타임을 설치할지 결정한다.

  • 기본값: true
  • false로 설정 시: 컨테이너 런타임이 이미 설치되어 있다고 가정하고 건너뜀

etcd_events_cluster_enabled

- name: Install etcd
  vars:
    etcd_cluster_setup: true
    etcd_events_cluster_setup: ""
  import_playbook: install_etcd.yml

etcd events 클러스터를 별도로 구성할지 결정한다.

  • 기본값: false
  • true로 설정 시: Kubernetes 이벤트 저장용 별도 etcd 클러스터 구성
  • 용도: 대규모 클러스터에서 이벤트 트래픽을 분리하여 메인 etcd의 부하를 줄이고 성능을 향상시킬 수 있음

참고: 외부 etcd를 사용하려면 inventory/mycluster/group_vars/all/etcd.yml에서 etcd_deployment_type: host(기본) 대신 etcd_deployment_type: kubeadm_etcd_external을 설정하고, etcd_access_addresses 등을 지정해야 한다.

dns_mode와 resolvconf_mode

- { role: kubernetes/preinstall,
    when: "dns_mode != 'none' and resolvconf_mode == 'host_resolvconf'",
    tags: resolvconf,
    dns_late: true }

클러스터 DNS 설정 방식을 결정한다.

변수 기본값 설명
dns_mode coredns 클러스터 DNS 종류 (coredns, none)
resolvconf_mode host_resolvconf resolv.conf 관리 방식

dns_late: true는 클러스터 DNS가 올라온 후에 resolv.conf를 업데이트하도록 지시한다.


결과

이번 글에서 cluster.yml의 전체 흐름을 파악했다. 다음 글에서는 각 플레이에서 실행되는 롤들을 상세히 분석한다:

  1. boilerplate.yml: 공통 작업
  2. internal_facts.yml: 팩트 수집
  3. kubernetes/preinstall: OS 준비
  4. etcd: etcd 클러스터 설치
  5. kubernetes/node: kubelet 설치
  6. kubernetes/control-plane: 컨트롤 플레인 설치
  7. network_plugin: CNI 설치
