[Kubernetes] Cluster: Kubespray를 이용해 클러스터 구성하기 - 8.0. 오프라인 배포 - Overview

4 분 소요

서종호(가시다)님의 On-Premise K8s Hands-on Study 6주차 학습 내용을 기반으로 합니다.


TL;DR

이번 글에서는 폐쇄망(Air-Gapped) 환경에서 Kubernetes 클러스터를 배포하기 위해 무엇이 필요한지 전체 그림을 그린다.

  • 왜 폐쇄망인가: 실무 환경에서 폐쇄망이 필요한 이유와 온라인/오프라인 환경의 차이
  • 폐쇄망 환경 아키텍처: 기업망 구조, 리소스 전달 흐름
  • 기반 인프라 구성요소: NTP, DNS, Network Gateway, 패키지 저장소, 컨테이너 레지스트리 등 — 각각이 없으면 어떤 문제가 발생하는지
  • 시리즈 구성 안내: 이후 글의 구조와 순서


왜 폐쇄망인가

기업 환경의 현실

실무에서 Kubernetes 클러스터가 배포되는 환경은 대부분 인터넷과 격리된 폐쇄망(Air-Gapped Network)이다.

환경 특징
금융권 망분리 의무화, 외부 통신 원칙적 차단
공공기관 보안 등급에 따른 네트워크 분리
제조/산업 OT(Operational Technology) 망 격리
의료 환자 데이터 보호를 위한 네트워크 분리

온라인 환경에서는 apt install, docker pull, helm install 한 줄이면 되는 일이, 폐쇄망에서는 모든 의존성을 사전에 확보하고 내부에서 서빙할 수 있는 인프라를 구축해야 한다.

온라인 vs. 오프라인

온라인 환경에서 당연하게 사용하는 것들이 오프라인에서는 모두 직접 구축해야 할 대상이 된다.

온라인 환경 오프라인 환경
공인 NTP 서버(time.google.com 등)로 시간 동기화 내부 NTP 서버 구축 필요
공인 DNS(8.8.8.8 등)로 이름 해석 내부 DNS 서버 구축 필요
기본 OS 리포지토리에서 패키지 설치 로컬 YUM/APT Mirror 구축 필요
Docker Hub, quay.io 등에서 이미지 Pull Private Container Registry 구축 필요
PyPI, Go Proxy 등에서 언어 패키지 설치 Private 언어 패키지 Mirror 구축 필요
ArtifactHub 등에서 Helm Chart 다운로드 Helm Chart Repository 구축 필요


폐쇄망 환경 아키텍처

일반적인 기업망 구성

보안이 요구되는 기업 환경에서는 외부 방화벽 — DMZ — 내부 방화벽 — 내부망의 구조를 가진다. 내부망에서는 외부 인터넷 접속이 불가능하며, 필요 시 방화벽 정책 승인 후 Bastion Server를 통해서만 외부 리소스를 가져올 수 있다.

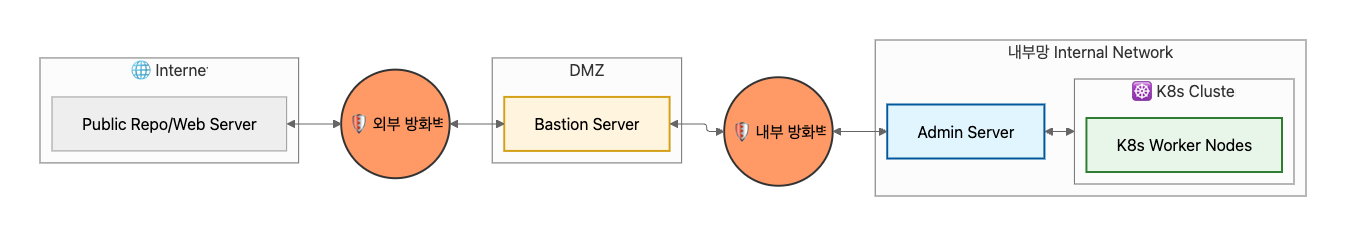

폐쇄망 Kubernetes 클러스터 배포 아키텍처

리소스 전달 흐름

폐쇄망에서의 리소스 전달은 크게 두 단계로 나뉜다.

  1. 수집 단계: 인터넷이 가능한 환경(Bastion 등)에서 필요한 리소스를 모두 다운로드
  2. 배포 단계: 수집한 리소스를 내부망으로 전달하고, 내부 서버에서 서빙
[인터넷] → [Bastion] → (물리 매체 or 승인된 경로) → [Admin Server] → [K8s Nodes]
                                                        ├── NTP 서빙
                                                        ├── DNS 서빙
                                                        ├── YUM/APT Mirror 서빙
                                                        ├── Container Registry 서빙
                                                        ├── PyPI Mirror 서빙
                                                        └── Helm Chart Repo 서빙


폐쇄망 기반 인프라 구성요소

Kubernetes 클러스터 배포 이전에 폐쇄망 내부에서 갖춰야 할 인프라 구성요소를 정리한다. 이 구성요소들은 K8s에 한정되는 것이 아니라, 폐쇄망 내에서 어떤 서비스든 동작시키기 위해 필요한 기반이다.

필수 구성요소

구성요소 역할 구현 예시
NTP Server 노드 간 시간 동기화 chrony
DNS Server 내부 도메인 이름 해석 CoreDNS, BIND, dnsmasq
Network Gateway 내부망 라우팅, 필요 시 DMZ 통신 iptables, NAT
Local Package Repository OS 패키지(RPM/DEB) 저장소 reposync + createrepo, apt-mirror
Private Container Registry 컨테이너 이미지 저장소 Docker Registry, Harbor

선택 구성요소

구성요소 역할 구현 예시
Helm Chart Repository Helm Chart 저장소 ChartMuseum, OCI Registry(zot)
Private PyPI Mirror Python 패키지 저장소 devpi
Private Go Module Proxy Go 모듈 프록시 Athens
File Server 바이너리, 설정 파일 등 배포 Nginx, Apache

구성 요소별 필요성

이 구성요소들 중 하나라도 빠지면 어떻게 되는지 생각해 보면, 각각의 필요성이 명확해진다.

  • NTP: 노드 간 시간이 어긋나면 인증서 유효성 검증이 실패하고, etcd 합의에 장애가 생기고, 로그 타임스탬프가 뒤섞여 디버깅이 불가능해진다.
  • DNS: 이름 해석이 안 되면 내부 서비스(Registry, Repo 등)에 도메인으로 접근할 수 없고, 노드 간 호스트명 기반 통신도 불가능해진다.
  • Package Repository: 패키지를 설치할 수 없으면 컨테이너 런타임(containerd), kubelet 등 K8s 구성에 필요한 기본 소프트웨어 자체를 설치할 수 없다.
  • Container Registry: 이미지를 Pull할 수 없으면 Pod는 ImagePullBackOff로 영원히 멈추고, 시스템 컴포넌트(CoreDNS, kube-proxy)조차 배포할 수 없다.

결국, 폐쇄망에서 Kubernetes 클러스터를 배포한다는 것은 클러스터 자체를 구축하기 전에, 그 클러스터가 동작할 수 있는 토양을 먼저 만드는 것이다.


시리즈 구성

전체 구조

편 주제 내용
8.0 Overview (본 글) 폐쇄망 환경의 전체 그림과 필요한 구성요소
8.1 Air-Gapped Infrastructure: The Hard Way 폐쇄망 기반 인프라를 한 땀 한 땀 수동 구축
8.2 kubespray-offline kubespray-offline 프로젝트 분석 및 자동화된 오프라인 배포
8.3 오프라인 서비스 실습 Helm, Registry 등을 활용한 오프라인 환경 서비스 운영

8.1 상세 구성

8.1 시리즈에서는 폐쇄망 내부에서 서비스를 동작시키기 위한 기반 인프라를 하나씩 직접 구축한다. 각 글에서는 해당 구성요소의 목적, 필요한 배경지식, 실습을 다룬다.

편 구성요소 비고
8.1.0 실습 환경 배포 Bastion + Admin 역할의 서버 구성, 오프라인 환경 시뮬레이션
8.1.1 Network Gateway 내부망 라우팅, 네트워크 핵심 개념
8.1.2 NTP Server / Client chrony를 이용한 시간 동기화
8.1.3 DNS Server / Client 내부 도메인 이름 해석
8.1.4 Local YUM/DNF Repository reposync + createrepo를 이용한 OS 패키지 Mirror
8.1.5 Private Container Registry Docker Registry를 이용한 이미지 저장소
8.1.6 Private PyPI Mirror devpi를 이용한 Python 패키지 저장소
8.1.7 Private Go Module Proxy (도전 과제) Athens를 이용한 Go 모듈 프록시

참고: 8.1.4 이후 구성요소(Container Registry, PyPI Mirror, Go Module Proxy)는 kubespray-offline(8.2)에서 자동화해주는 영역이다. 스터디에서도 수동 구축은 skip을 권장했지만, 원리를 이해하기 위해 직접 구축해 보았다.

8.1에서 수동으로 구축하는 과정을 거치면, 8.2에서 kubespray-offline이 왜 그렇게 자동화했는지를 깊이 이해할 수 있다. 자동화 도구가 해주는 일을 먼저 직접 경험하는 것은 Kubernetes The Hard Way에서부터 이어온 이 스터디 시리즈의 전체 철학이기도 하다.


실습 환경 개요

역할 호스트 비고
Admin(Bastion) Server admin NTP, DNS, Package Repo, Registry 등 서빙
K8s Control Plane cp1 -
K8s Worker w1, w2 -

참고: 실습에서는 편의상 Bastion과 Admin Server를 한 대로 구성한다. 실제 환경에서는 보안상 분리하는 것이 바람직하다. 실습 환경의 상세 구성은 8.1.0 실습 환경 배포에서 다룬다.
