[EKS] EKS 업그레이드: 업그레이드 준비

· 7 분 소요

서종호(가시다)님의 AWS EKS Workshop Study(AEWS) 7주차 학습 내용을 기반으로 합니다.


TL;DR

  • 업그레이드 전 사전 요구사항 확인 필수: 서브넷 IP 여유(최소 5개), IAM 역할 존재, KMS 키 권한(Secrets 암호화 시)
  • EKS Upgrade Insights를 활용하면 Deprecated API, 애드온 호환성, 컴포넌트 버전 스큐 등을 자동으로 점검할 수 있다
  • 업그레이드 대상 K8s 버전별 릴리즈 노트를 확인하고, 각 애드온(CoreDNS, kube-proxy, VPC CNI 등)의 호환 버전을 체크해야 한다
  • Deprecated API를 사용하는 매니페스트는 kubectl-convert로 마이그레이션할 수 있다
  • PodDisruptionBudget(PDB)과 TopologySpreadConstraints를 설정하여 Data Plane 업그레이드 시 워크로드 가용성을 보장한다
  • GitOps(ArgoCD) 또는 Helm Charts로 애플리케이션을 패키징하면, 업그레이드 과정에서의 일관된 배포가 용이하다


업그레이드 워크플로우

EKS 클러스터 업그레이드는 다음과 같은 워크플로우를 따른다.

업그레이드 시작
    ↓
주요 변경사항 파악 (EKS/K8s 버전별)
    ↓
Deprecation Policy 확인 및 매니페스트 수정
    ↓
EKS Control Plane & Data Plane 업그레이드
    ↓
애드온 의존성 업그레이드
    ↓
업그레이드 완료

이 글에서는 “업그레이드 시작” 전에 확인하고 준비해야 할 사항들을 다룬다.


EKS Upgrade Insights

EKS Upgrade Insights는 Amazon EKS가 제공하는 자동 점검 기능이다. 모든 EKS 클러스터에 대해 주기적으로 업그레이드 준비 상태를 검사하고, 문제가 발견되면 권장 조치를 제시한다.

Insights가 검사하는 항목

검사 항목 설명
Deprecated/Removed API 사용 다음 버전에서 제거될 API를 사용하는 리소스 탐지
Kubelet 버전 스큐 워커 노드의 kubelet 버전이 업그레이드 후에도 스큐 정책을 준수하는지 확인
kube-proxy 버전 스큐 kube-proxy 버전이 새 버전과 호환되는지 확인
EKS 애드온 호환성 설치된 EKS 애드온이 대상 K8s 버전과 호환되는지 확인
Amazon Linux 2 호환성 AL2 노드 존재 여부 확인 (AL2 지원 종료 대비)
클러스터 상태 이상 업그레이드를 방해할 수 있는 클러스터 상태 문제 탐지

Insights 상태

각 Insight의 리소스에는 심각도 수준이 표시된다.

상태 의미
PASSING 문제 없음
ERROR 다음 마이너 버전에서 제거될 API 사용 중. 업그레이드 후 동작 불가
WARNING 2개 이상 뒤의 버전에서 제거 예정. 즉시 조치 필요 없지만 주의
UNKNOWN 백엔드 처리 오류로 확인 불가

CLI로 Insights 조회

대상 버전(예: 1.31)에 대한 Upgrade Insights를 조회할 수 있다.

# 대상 버전의 Upgrade Insights 조회
~$ aws eks list-insights \
    --filter kubernetesVersions=1.31 \
    --cluster-name $CLUSTER_NAME | jq .

특정 Insight의 상세 정보를 확인하려면 describe-insight 명령을 사용한다.

# 특정 Insight 상세 조회
~$ aws eks describe-insight \
    --cluster-name $CLUSTER_NAME \
    --id <insight-id>

콘솔에서 확인

EKS 콘솔에서도 Upgrade Insights를 확인할 수 있다.

  1. Amazon EKS 콘솔 접속
  2. 클러스터 목록에서 대상 클러스터 선택
  3. Cluster info 탭에서 Upgrade Insights 확인

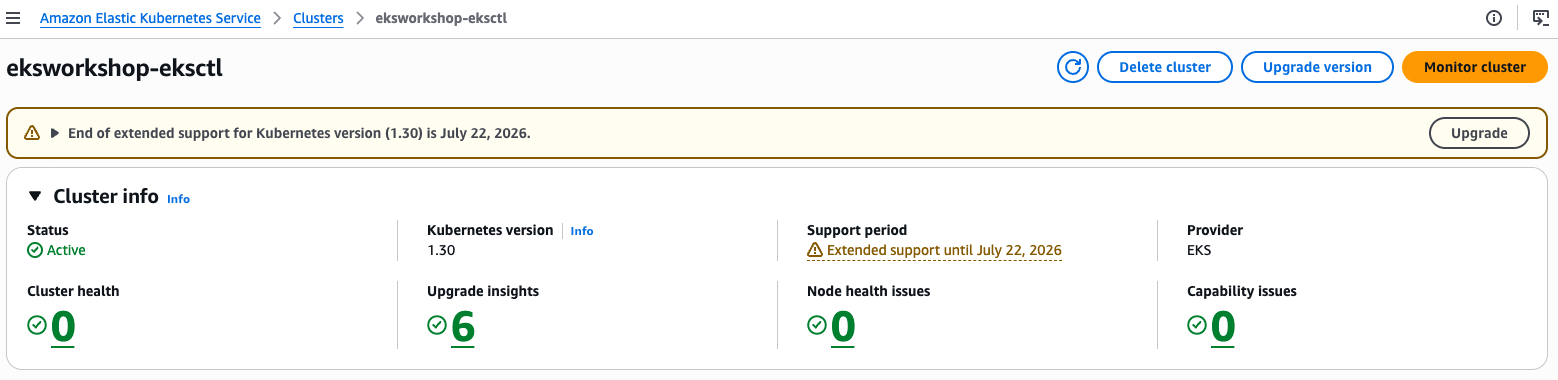

EKS Upgrade Insights 콘솔 - 목록

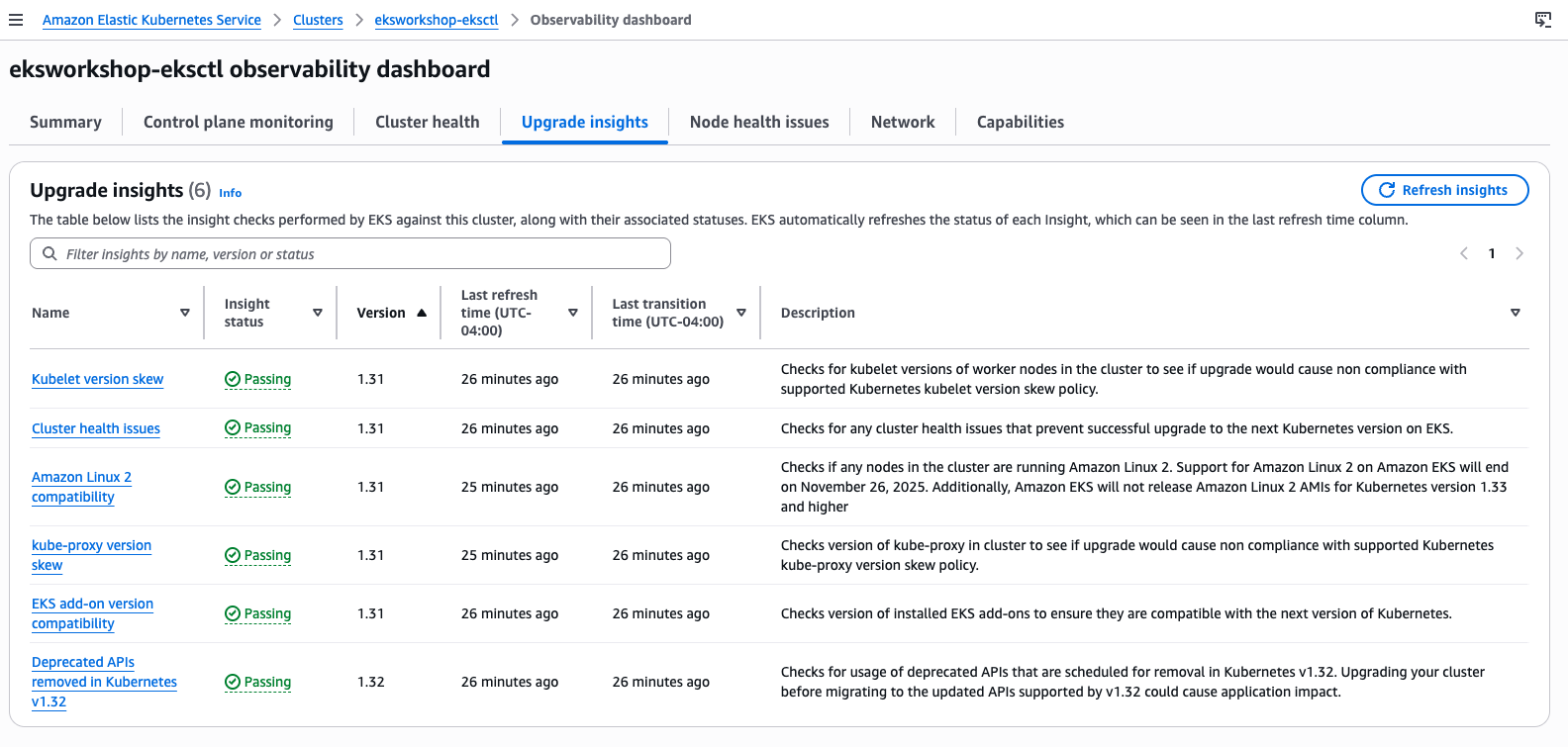

EKS Upgrade Insights 콘솔 - 상세

Cluster Insights는 주기적으로 자동 업데이트된다. 수동 새로고침은 불가능하며, 문제를 수정한 후에도 반영까지 시간이 걸릴 수 있다.

(참고) Deprecated API 매니페스트 마이그레이션

Upgrade Insights에서 Deprecated API 사용이 발견되면, kubectl-convert 플러그인을 사용해 매니페스트를 새 API 버전으로 변환할 수 있다.

# 매니페스트의 API 버전을 apps/v1으로 변환
~$ kubectl convert -f deployment.yaml --output-version apps/v1

예를 들어, 워크샵의 orders Deployment 매니페스트에 대해 실행하면 다음과 같다.

~$ kubectl convert -f manifests/base-application/orders/deployment.yaml --output-version apps/v1
변환 결과 출력
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app.kubernetes.io/created-by: eks-workshop
    app.kubernetes.io/type: app
  name: orders
spec:
  replicas: 1
  selector:
    matchLabels:
      app.kubernetes.io/component: service
      app.kubernetes.io/instance: orders
      app.kubernetes.io/name: orders
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      annotations:
        prometheus.io/path: /actuator/prometheus
        prometheus.io/port: "8080"
        prometheus.io/scrape: "true"
      labels:
        app.kubernetes.io/component: service
        app.kubernetes.io/created-by: eks-workshop
        app.kubernetes.io/instance: orders
        app.kubernetes.io/name: orders
    spec:
      containers:
      - env:
        - name: JAVA_OPTS
          value: -XX:MaxRAMPercentage=75.0 -Djava.security.egd=file:/dev/urandom
        - name: SPRING_DATASOURCE_WRITER_URL
          valueFrom:
            secretKeyRef:
              key: url
              name: orders-db
        # ... DB 연결 환경변수 생략 ...
        envFrom:
        - configMapRef:
            name: orders
        image: public.ecr.aws/aws-containers/retail-store-sample-orders:0.4.0
        imagePullPolicy: IfNotPresent
        livenessProbe:
          httpGet:
            path: /actuator/health/liveness
            port: 8080
          initialDelaySeconds: 45
          periodSeconds: 3
        name: orders
        ports:
        - containerPort: 8080
          name: http
          protocol: TCP
        resources:
          limits:
            memory: 1Gi
          requests:
            cpu: 250m
            memory: 1Gi
        securityContext:
          capabilities:
            drop:
            - ALL
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
        volumeMounts:
        - mountPath: /tmp
          name: tmp-volume
      nodeSelector:
        type: OrdersMNG
      serviceAccountName: orders
      tolerations:
      - effect: NoSchedule
        key: dedicated
        operator: Equal
        value: OrdersApp
      volumes:
      - emptyDir:
          medium: Memory
        name: tmp-volume

이미 apps/v1을 사용하고 있는 매니페스트라면, 변환 결과도 동일하게 apps/v1으로 출력된다. Deprecated API를 사용하는 매니페스트가 있을 때 이 도구로 새 버전으로 변환한 뒤 적용하면 된다.

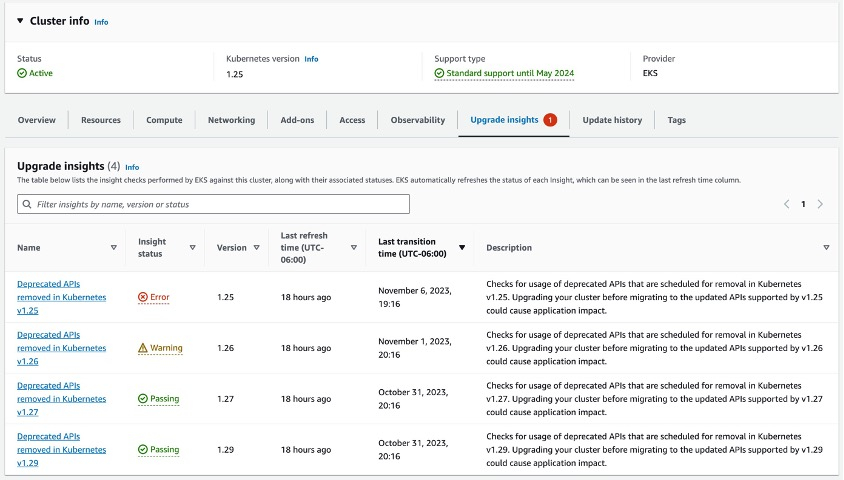

Upgrade Insights ERROR 예시

kubectl-convert는 별도 플러그인으로 설치가 필요하다. 설치 가이드를 참고하자. 변환 후에는 원본 매니페스트를 백업하고, kubectl apply로 다시 적용해야 한다.


기본 사전 요구사항 확인

EKS 클러스터 업그레이드를 시작하기 전에, 다음 세 가지 기본 요구사항을 반드시 확인해야 한다.

서브넷 가용 IP 주소

EKS Control Plane 업그레이드 시, 클러스터 생성 시 지정한 서브넷에서 최소 5개의 가용 IP 주소가 필요하다.

# 서브넷별 가용 IP 주소 확인
~$ aws ec2 describe-subnets --subnet-ids \
    $(aws eks describe-cluster --name ${CLUSTER_NAME} \
    --query 'cluster.resourcesVpcConfig.subnetIds' \
    --output text) \
    --query 'Subnets[*].[SubnetId,AvailabilityZone,AvailableIpAddressCount]' \
    --output table

IP가 부족한 경우, UpdateClusterConfiguration API로 새 서브넷을 추가하거나, VPC에 추가 CIDR 블록을 연결하여 IP 풀을 확장할 수 있다.

IAM 역할

클러스터의 IAM 역할이 계정에 존재하고, 올바른 assume role policy가 설정되어 있어야 한다.

# 클러스터 IAM 역할 확인
~$ ROLE_ARN=$(aws eks describe-cluster --name ${CLUSTER_NAME} \
    --query 'cluster.roleArn' --output text)
~$ aws iam get-role --role-name ${ROLE_ARN##*/} \
    --query 'Role.AssumeRolePolicyDocument'

KMS 키 권한 (Secrets 암호화 시)

클러스터에서 Secrets 암호화가 활성화되어 있다면, 클러스터 IAM 역할에 AWS KMS 키에 대한 권한이 있어야 한다.


업그레이드 체크리스트

애드온 및 서드파티 도구 호환성

업그레이드 전에, 클러스터에 설치된 모든 API 의존 컴포넌트를 파악해야 한다.

# -system 네임스페이스로 핵심 컴포넌트 확인
~$ kubectl get ns | grep -e '-system'

주요 애드온별 호환성 확인 및 업그레이드 리소스는 다음과 같다.

애드온 업그레이드 참고
Amazon VPC CNI 한 번에 1 마이너 버전만 업그레이드 가능
kube-proxy kube-proxy 업데이트 가이드
CoreDNS CoreDNS 업데이트 가이드
AWS Load Balancer Controller 설치 가이드 - 버전 호환성
Amazon EBS/EFS CSI Driver EBS CSI / EFS CSI
Metrics Server GitHub
Cluster Autoscaler Deployment의 이미지 버전 변경. GitHub Releases
Karpenter Karpenter 문서

EKS 버전별 릴리즈 노트

대상 Kubernetes 버전의 EKS 문서에서 주요 변경사항을 반드시 확인한다.

클러스터 백업

업그레이드 전 Velero 같은 도구를 이용해 클러스터 데이터를 백업해두는 것을 권장한다. 문제 발생 시 복원 포인트로 활용할 수 있다.


보안 그룹 확인

EKS가 클러스터 생성 시 자동으로 만드는 클러스터 보안 그룹(Cluster Security Group)의 기본 규칙을 이해하고 있어야 한다. 이 보안 그룹은 eks-cluster-sg-<cluster-name>-<unique-id> 형식의 이름을 가지며, 다음 태그로 식별할 수 있다.

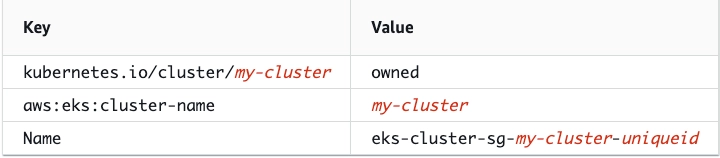

EKS 클러스터 보안 그룹 태그

태그 키 값
kubernetes.io/cluster/<cluster-name> owned
aws:eks:cluster-name <cluster-name>
Name eks-cluster-sg-<cluster-name>-<unique-id>

기본 규칙

클러스터 보안 그룹의 기본 규칙은 다음과 같다.

방향 프로토콜 포트 소스/대상
인바운드 All All Self (같은 보안 그룹)
아웃바운드 All All 0.0.0.0/0 (IPv4) / ::/0 (IPv6)

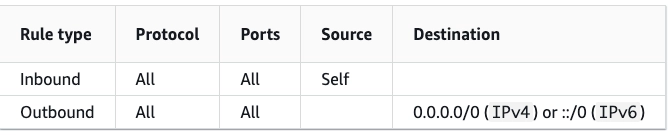

EKS 보안 그룹 기본 규칙

인바운드는 같은 보안 그룹(Self) 내 모든 트래픽을 허용하고, 아웃바운드는 모든 목적지로 허용한다.

이 보안 그룹은 다음 리소스에 자동으로 연결된다.

  • 클러스터 프로비저닝 시 생성되는 2~4개의 ENI (Control Plane ↔ Data Plane 통신용)
  • Managed Node Group의 ENI

커스텀 보안 그룹 사용 시

커스텀 보안 그룹을 사용하고 있다면, 업그레이드 과정에서 Control Plane과 노드 간 통신이 차단되지 않도록 최소한 다음 아웃바운드 규칙이 필요하다.

방향 프로토콜 포트 대상
Outbound TCP 443 Cluster Security Group
Outbound TCP 10250 Cluster Security Group
Outbound (DNS) TCP/UDP 53 Cluster Security Group

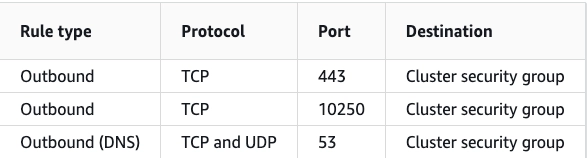

EKS 보안 그룹 트래픽 제한 시 필수 규칙

커스텀 보안 그룹으로 트래픽을 제한할 경우, API 서버(443), kubelet(10250), DNS(53) 포트는 반드시 열어두어야 한다.


애플리케이션 배포 관리

업그레이드 과정에서 애플리케이션을 일관되게 배포하려면, 표준화된 패키징 도구를 사용하는 것이 좋다.

Helm Charts

Helm은 Kubernetes 애플리케이션을 패키지(Chart)로 관리하고, 표준화된 형식으로 배포할 수 있게 해주는 도구다. 업그레이드 시 Chart 버전을 관리하면, 환경 간 일관된 배포가 가능하다.

GitOps (ArgoCD)

GitOps는 Git 저장소를 단일 진실의 원천(Single Source of Truth)으로 삼아 애플리케이션을 배포하는 방식이다. 이 워크숍에서는 ArgoCD를 사용하여 애플리케이션을 관리한다.

ArgoCD는 Git 저장소의 매니페스트를 기반으로 Kubernetes 클러스터의 상태를 지속적으로 동기화한다. 업그레이드 과정에서 매니페스트 변경이 필요할 때, Git에 커밋하면 ArgoCD가 자동으로 클러스터에 반영한다.

이 워크숍에서는 ArgoCD를 GitOps 도구로 활용하여, 업그레이드 과정에서의 애플리케이션 배포를 관리한다.


PodDisruptionBudget 설정

Data Plane 업그레이드 시 워커 노드를 drain하면, 해당 노드의 파드가 축출(evict)된다. 이때 핵심 서비스의 가용성을 보장하려면, PodDisruptionBudget(PDB)과 TopologySpreadConstraints를 설정해야 한다.

PDB 예시

아래 PDB는 orders Deployment에서 최소 1개의 파드가 항상 가용하도록 보장한다.

apiVersion: policy/v1
kind: PodDisruptionBudget
metadata:
  name: orders-pdb
  namespace: orders
spec:
  minAvailable: 1
  selector:
    matchLabels:
      app.kubernetes.io/component: service
      app.kubernetes.io/instance: orders
      app.kubernetes.io/name: orders

PDB 동작 확인

PDB가 설정된 상태에서 노드를 drain하면, PDB 조건을 위반하는 파드 축출은 거부된다.

# PDB 상태 확인
~$ kubectl get pdb orders-pdb -n orders

# 실행 결과
NAME         MIN AVAILABLE   MAX UNAVAILABLE   ALLOWED DISRUPTIONS   AGE
orders-pdb   1               N/A               0                     5s

노드를 drain할 때 PDB가 동작하는 것을 확인할 수 있다.

# 노드 drain 시도
~$ kubectl drain "$nodeName" --ignore-daemonsets --force --delete-emptydir-data

# PDB 위반 시 에러 발생
error when evicting pods/"orders-xxxxx-yyyyy" -n "orders" (will retry after 5s):
Cannot evict pod as it would violate the pod's disruption budget.

레플리카가 1인 Deployment에 minAvailable: 1 PDB를 설정하면, 새 파드가 다른 노드에 스케줄링되기 전까지는 기존 파드를 축출할 수 없다. 따라서 가용성 요구사항에 맞게 레플리카 수와 PDB 값을 조정해야 한다.

워크로드를 여러 가용 영역(AZ)과 호스트에 분산하는 TopologySpreadConstraints를 함께 설정하면, 노드 업그레이드 시 워크로드가 자동으로 새 Data Plane으로 마이그레이션될 가능성이 높아진다.


정리

EKS 클러스터 업그레이드를 시작하기 전에 확인해야 할 준비사항을 정리하면 다음과 같다.

단계 확인 사항
사전 요구사항 서브넷 가용 IP(5개 이상), IAM 역할, KMS 키 권한
Upgrade Insights Deprecated API, 애드온 호환성, 컴포넌트 버전 스큐 점검
릴리즈 노트 대상 K8s 버전의 EKS 릴리즈 노트 확인
애드온 호환성 CoreDNS, kube-proxy, VPC CNI 등 각 애드온의 호환 버전 확인
보안 그룹 CP-노드 간 통신 규칙 확인
클러스터 백업 Velero 등으로 클러스터 데이터 백업
PDB 설정 핵심 서비스에 PodDisruptionBudget 적용
배포 관리 Helm Charts 또는 GitOps(ArgoCD) 활용

다음 글에서는 실습 환경을 확인하고, 본격적으로 업그레이드를 실행해 본다.
