[LLM] LLM 서빙과 최적화: LLM 서빙의 도전 과제 - 5.3. GPU 인터커넥트: 대역폭 계층과 GPU 선택
서종호(가시다)님의 Hands-On LLM Serving and Optimization Study (LLMSO) 3주차 학습 내용을 기반으로 합니다.
TL;DR
- 인터커넥트는 GPU가 자기 패키지 밖의 메모리·장치와 데이터를 주고받는 링크다. 성능 직관으로는 “아주 느린 메모리”로 보면 된다 — 다른 GPU의 HBM을 자기 HBM의 1/4 ~ 1/67 속도로 읽는 셈이다
- 대역폭 계층: HBM 3.35TB/s → NVLink+NVSwitch 900GB/s → NVLink Bridge 600GB/s → PCIe Gen5 128GB/s → 노드 간 InfiniBand 약 50GB/s. 한 칸 내려갈 때마다 3 ~ 7배씩 깎인다
- 읽을 것은 대역폭 하나가 아니라 대역폭 × 도달 범위 한 쌍이다. 실무 판단은 한 줄로 압축된다: 텐서 병렬(TP)은 NVLink 도메인 안에서만, 파이프라인·데이터 병렬(PP·DP)은 노드 밖으로 나가도 된다
- GPU 선택의 관건은 “모델이 그 GPU의 향상된 성능·기능(FP8, NVLink)에서 실제로 이득을 보는가”다. 소형 모델은 A10, 중형은 FP8 되는 L40S, 대형(671B급)은 NVLink Switch가 필수인 H200 8장 구성이 책의 예시다
인터커넥트 정의와 대역폭 계층
5.2편에서 본 연산·메모리가 GPU 한 장 안의 숫자라면, 인터커넥트는 여러 장을 한 덩어리로 쓸 수 있는가를 정한다. 정의부터 잡아 두면, 인터커넥트는 가속기 간, 그리고 가속기-호스트(CPU) 간 데이터 이동 경로다. 가속기의 메모리 주소 공간을 패키지 경계 밖으로 확장하는 링크 계층이고, 프로그래밍 모델은 메모리 접근(load/store/DMA), 구현은 패킷 전송이다. intra-node(노드 내)와 inter-node(노드 간)는 이 경로가 노드 경계를 넘는지 여부를 가리키는 구분이다 — 즉 GPU↔GPU와 GPU↔CPU 모두 노드 안에서도 인터커넥트고, 노드를 넘으면 네트워크 장비가 개입한다.
예전에는 인터커넥트가 훈련에서 주로 중요했다. 훈련은 매 스텝 gradient 동기화(all-reduce)가 필수라 처음부터 다중 GPU 통신이 성능을 좌우한 반면, 추론은 모델이 GPU 한 장에 들어가는 동안에는 GPU 간 통신 자체가 없었기 때문이다. 모델이 커지면서 사정이 달라졌다. 하나의 GPU에 모델이 다 담기지 않거나, 지연 시간 요구를 맞추기 위해 여러 GPU가 협력해야 하는 경우가 늘었고, 이때 인터커넥트 사양이 서빙 성능을 직접 좌우하게 됐다.
전체 지도를 표 하나로 먼저 깔아 둔다. 안쪽(빠름)에서 바깥쪽(느림) 순이다.
| 거리(경계) | 링크 | 대역폭 | 범위 |
|---|---|---|---|
| 칩 내부 | 레지스터 ↔ SRAM(L1/L2) | 수 TB/s 이상 | die 안 |
| 칩 ↔ HBM | HBM 인터페이스 | 3.35 TB/s (H100 SXM) | 패키지 안 |
| GPU ↔ GPU, 노드 내 | NVLink + NVSwitch | 900 GB/s | 같은 HGX 베이스보드 최대 8장 |
| GPU ↔ GPU, 노드 내 | NVLink Bridge | 600 GB/s | 인접 2장 |
| GPU ↔ GPU, 노드 내 | PCIe Gen5 | 128 GB/s | 같은 메인보드 |
| 노드 ↔ 노드 | NDR 400G InfiniBand · RoCE | 약 50 GB/s | 네트워크 스위치 건너 |
| 노드 ↔ 스토리지 | SSD | 0.5 ~ 14 GB/s | — |
한 칸 내려갈 때마다 대략 3 ~ 7배씩 깎인다. HBM(3350) → NVLink(900)이 약 3.7배, NVLink(900) → PCIe(128)이 약 7배다. HBM 대비 노드 간은 약 67배 느리다. 다만 거리 순서와 대역폭 순서가 완전히 일치하지는 않는다. NVLink Bridge(600)는 NVSwitch(900)보다 짧은 거리를 잇는데도 값이 낮다. 대역폭을 정하는 것은 거리 하나가 아니라 링크 폭(레인 수) × 스위치 유무다. 참고로 NVLink 900·PCIe 128은 양방향 합계 표기고, HBM 3350은 메모리 대역폭이라 엄밀한 1:1 비교는 아니다.
이 표를 관통하는 직관이 하나 있다. 인터커넥트는 “아주 느린 메모리”다. 하는 일이 결국 다른 GPU의 HBM을 주소로 읽는 것이기 때문이다. NVLink는 원격 GPU 메모리에 대한 load/store/atomic 연산을 그대로 노출하고, RDMA는 이름 자체가 Remote Direct Memory Access다. 그리고 그 실효 대역폭이 자기 HBM의 1/4 ~ 1/67로 떨어진다. 3.3편의 결론과 직결되는 지점인데, decode는 이미 메모리 대역폭 병목인 단계다. 여기에 텐서 병렬을 걸면 병목 경로의 일부를 900GB/s(또는 50GB/s) 링크로 대체하는 셈이 된다. 비유의 한계도 있다. 캐시 계층은 하드웨어가 자동으로 관리하지만, 인터커넥트 계층은 NCCL과 병렬화 전략이 명시적으로 결정한다. 자동으로 최적화되지 않기 때문에 뒤의 배치 판단이 따로 필요하다.
이 대역폭 계층이 왜 이렇게 정해지는지 — 무엇이 노드의 경계를 만드는지(전력·PCIe 레인·NUMA), 패키지 안팎의 경계 어휘(die·package·C2C)는 GPU 패키징과 노드 경계에서 따로 정리한다. 여기서는 계층을 주어진 것으로 두고, 그 위에서의 판단에 집중한다.
인트라 노드 인터커넥트
노드 안 이야기부터. 결론을 먼저 두면, 이 절에서 가장 먼저 볼 스펙은 대역폭 숫자가 아니라 폼팩터다. 폼팩터가 NVLink 지원 여부를 결정하고, NVLink가 없으면 GPU 간 통신이 PCIe로 떨어진다.

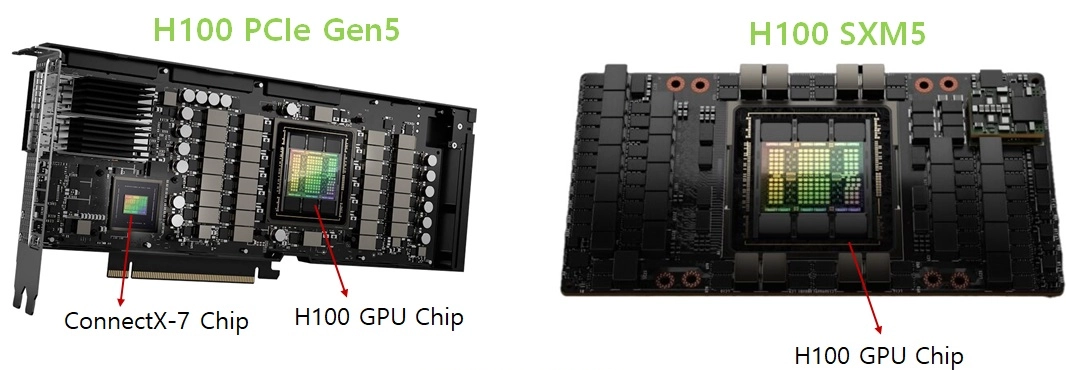

폼팩터: SXM과 PCIe
폼팩터는 GPU의 물리적 크기·전력·냉각 설계를 결정하는 장착 방식이다.
- SXM: 메인보드의 전용 소켓에 직접 장착한다. 더 빠른 연결, 더 나은 전력 공급·냉각 → 멀티 GPU 고강도 워크로드에 유리
- PCIe: 일반 PCIe 슬롯에 장착한다. 호환성이 좋고 저렴하지만 성능은 떨어진다
엄밀히 말하면 폼팩터는 인터커넥트가 아니라 물리 장착 방식이다. 그런데 SXM이어야 NVSwitch 900GB/s가 가능하다는 인과 관계가 있어, 인터커넥트 판단의 전제 조건이 된다.
H100 3종 비교
책 표 5-2는 H100 세 변형의 인터커넥트를 비교한다.
| 항목 | H100 PCIe | H100 NVL | H100 SXM |
|---|---|---|---|
| 폼팩터 | PCIe | PCIe | SXM |
| NVLink 지원 | 없음 (옵션) | NVLink Bridge | NVLink/NVSwitch |
| GPU 간 대역폭 | 128 GB/s (PCIe) | 600 GB/s (인접 2장 한정) | 900 GB/s (최대 8장) |
세 값 모두 한 섀시 안 GPU↔GPU 이야기다. “connecting up to 8 GPUs”라는 표현 자체가 8-GPU 노드 = NVLink 도메인 = 인트라 노드의 범위를 말하고 있고, 노드를 넘는 값은 이 표에 없다. NVLink Bridge가 2장까지인 이유는 물리 구조에 있다. Bridge는 인접 슬롯에 꽂힌 카드 상단의 커넥터를 직접 잇는 부품이라, 물리적으로 붙어 있는 2장 단위로만 연결된다.
토폴로지 구성
같은 표를 토폴로지로 그려 보면 구성별 차이가 분명해진다.
구성 1. PCIe만 사용 — GPU 간 128GB/s. 가장 저렴하다. GPU 간 고속 통신이 필요 없는 경우(예: 각 GPU에서 독립적인 작은 모델을 하나씩 돌리는 경우)에 적합하다.
graph LR
G0["GPU 0"] ---|"PCIe 128 GB/s"| G1["GPU 1"]
구성 2. NVLink Bridge — 인접 2장을 600GB/s로 잇는다. 4장 구성이면 쌍 안에서는 600GB/s, 쌍을 건너면 여전히 128GB/s PCIe다. 비용과 성능의 절충안이다.
graph LR
G0["GPU 0"] ---|"Bridge 600 GB/s"| G1["GPU 1"]
G2["GPU 2"] ---|"Bridge 600 GB/s"| G3["GPU 3"]
G0 -.-|"PCIe 128 GB/s"| G2
G1 -.-|"PCIe 128 GB/s"| G3
구성 3. SXM + NVLink 점대점 — 최대 8장을 NVLink로 직결한다. 단, 각 GPU의 총 대역폭 900GB/s를 나머지 7장과의 점대점 연결로 나눠 쓰므로, 링크당 900÷7 = 128GB/s가 된다.
| GPU 수 | 점대점 링크당 대역폭 | NVSwitch 사용 시 |
|---|---|---|
| 2 | 128 GB/s | 900 GB/s |
| 4 | 3 × 128 GB/s | 900 GB/s |
| 8 | 7 × 128 GB/s | 900 GB/s |

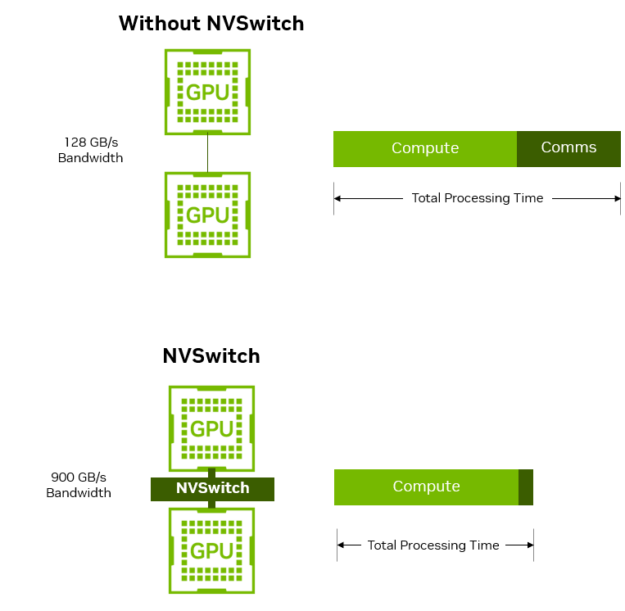

구성 4. SXM + NVLink + NVSwitch — 링크당 분할이 아쉽다면 NVSwitch를 추가한다. NVSwitch는 NVLink 지원 GPU들을 잇는 별도의 고대역폭 스위치로, 모든 GPU 쌍이 전체 900GB/s로 all-to-all 통신할 수 있게 된다. 성능은 최고지만 비싸고, GPU 간 통신이 그만큼 필요 없는 워크로드에는 과잉이다.
graph TB
subgraph HGX["HGX 베이스보드 (8-GPU 노드)"]
G0["GPU 0"] --- SW["NVSwitch x4"]
G1["GPU 1"] --- SW
G2["GPU 2"] --- SW
G3["GPU 3"] --- SW
SW --- G4["GPU 4"]
SW --- G5["GPU 5"]
SW --- G6["GPU 6"]
SW --- G7["GPU 7"]
end
참고로 “NVSwitch = 인트라 노드”는 H100 8-GPU 문맥에서의 이야기다. NVSwitch라는 기술 자체는 노드 안팎 구분에 묶이지 않으며, 이후 세대(NVL72)에서는 랙 단위로 확장된다 — 5.5편에서 본다.
인터 노드 인터커넥트

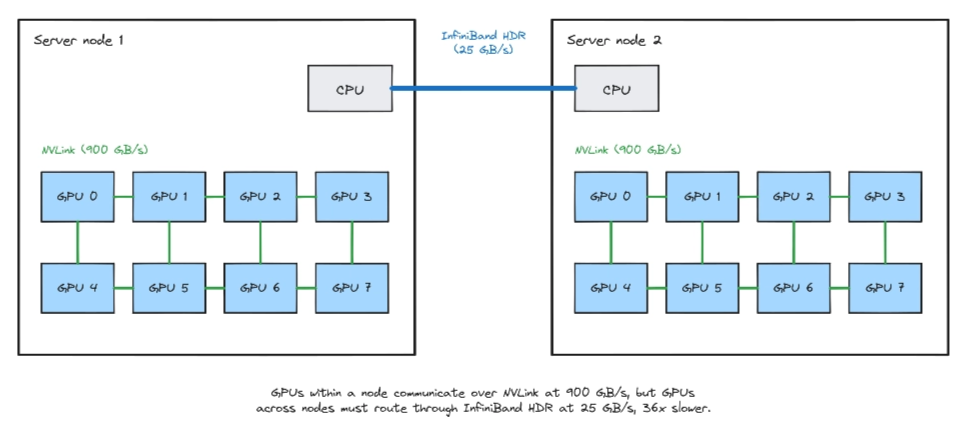

모델이 더 커지면 여러 노드에 걸쳐 모델을 샤딩해야 한다. 이때는 InfiniBand(IB)나 RoCEv2 같은 네트워크가 GPU 간 경로가 되고, GPUDirect RDMA로 노드 간 GPU끼리 CPU를 거치지 않고 직접 메모리에 접근한다. 대역폭은 NDR 400G InfiniBand 기준 약 50GB/s로, 노드 내부 대비 크게 떨어진다.
| 구성 | 대역폭 |
|---|---|
| 노드 내 GPU↔GPU (NVLink/NVSwitch) | 900 GB/s |
| 노드 내 GPU↔GPU (NVLink Bridge) | 600 GB/s |
| 노드 내 GPU↔GPU (PCIe) | 128 GB/s |
| 노드 간 GPU↔GPU | 50 GB/s |
숫자만 보면 18배 차이지만, 실제 비용은 대역폭 차이보다 운영 복잡도 차이가 더 크다.
| 구분 | 인트라 노드 | 인터 노드 |
|---|---|---|
| 매체 | 섀시 내부 전기 신호(구리) | 광/케이블 + 네트워크 스위치 |
| 프로토콜 | NVLink / NVSwitch / PCIe | InfiniBand, RoCEv2 (+ GPUDirect RDMA) |
| 지연 | 1 ~ 2 µs 수준 | 5 ~ 10 µs + 스위치 홉마다 추가 |
| 개입 계층 | 하드웨어 스위치가 처리 | NIC, 드라이버, 네트워크 스택 |
| 실패 도메인 | 섀시 하나 | 스위치·케이블 등 다수 |
| 튜닝 난이도 | 낮음 | 높음 (토폴로지, QoS, congestion control) |
그래서 책의 권고는 “가능하면 한 노드 안에서 먼저 최적화하라”다. 실제로 LLM 서비스 배포 대부분은 여전히 단일 노드에서 모델 인스턴스(복제본)당 1 ~ 8개 GPU를 쓰고, 트래픽이 늘면 같은 구성의 인스턴스를 추가해 복제본 수를 수평 확장한다. 목표는 불필요한 노드 간 통신의 최소화다.
병렬화 배치와 인터커넥트 계층
이 계층 구조의 결론은 “그 위에 무엇을 올릴 수 있는가”다. 병렬화 전략마다 통신 패턴이 다르고, 통신 패턴이 요구하는 계층이 정해져 있다.
| 병렬화 | 통신 패턴 | 빈도 | 놓아야 할 위치 |
|---|---|---|---|
| 텐서 병렬(TP) | all-reduce | 레이어마다 2회 | 인트라 노드 (NVLink 필수) |
| 전문가 병렬(EP) | all-to-all | 레이어마다 1 ~ 2회 | 인트라 노드 우선, 확장 시 인터 노드 |
| 파이프라인 병렬(PP) | point-to-point (activation만) | 스테이지 경계 1회 | 인터 노드 가능 |
| 데이터 병렬(DP) / 복제 | 없음 (독립 요청) | — | 인터 노드 자유 |
TP가 왜 NVLink 필수인지 어림 계산으로 확인해 보자. Llama-2-7B(hidden 4096, 32 레이어), 배치 16, TP=8로 decode 한 스텝을 돌리는 경우다.
# 어림 계산. 실제로는 커널 런치·동기화 지연이 대역폭보다 크게 작용한다
# all-reduce 1회 데이터 = 배치 16 × 토큰 1 × hidden 4096 × 2B(FP16) ≈ 128 KB
# 레이어당 2회 × 32 레이어 ≈ 8 MB (all-reduce 실제 전송량은 약 2배 → ~16 MB)
# NVLink 900 GB/s → 약 18 µs
# 노드 간 50 GB/s → 약 320 µs (+ 64회 동기화의 지연 누적)
decode는 이 왕복을 토큰 하나마다 반복한다. 인터 노드에 TP를 걸면 그 추가 지연이 출력 토큰 수만큼 곱해져 TPOT에 그대로 쌓인다. 500토큰 생성이면 통신에만 약 0.16초 대 0.01초 — 눈에 보이는 차이가 된다. 반대로 prefill은 통신량 자체는 훨씬 크지만 연산량도 같이 커서 통신을 연산과 겹칠 여지가 있고, 요청당 한 번만 일어난다. 그래서 TP가 노드 밖으로 나가도 prefill은 decode만큼 치명적이지 않다.
모델을 여러 GPU·노드에 나누는 구성(TP·PP의 트레이드오프), prefill과 decode를 서로 다른 GPU로 분리하는 접근, DeepSeek V3/R1 같은 MoE 모델의 전문가 병렬은 책 7장에서 다룬다. 시리즈에서도 그때 정리한다.
토폴로지 확인
지금 쓰는 서버의 실제 토폴로지는 명령어로 확인할 수 있다.
# GPU 간 / GPU-NIC 간 연결 경로 매트릭스
nvidia-smi topo -m
# NV18 = NVLink, PIX/PXB = PCIe 스위치 경유, NODE = 같은 소켓, SYS = 소켓 건너감
# NVLink 링크 상태
nvidia-smi nvlink -s
# NCCL이 실제로 잡은 통신 경로 확인
NCCL_DEBUG=INFO NCCL_DEBUG_SUBSYS=INIT,GRAPH python your_serving_script.py
판독 기준 두 가지만 기억해 두면 된다. SYS가 보이면 그 경로는 CPU 소켓을 건너간다는 뜻이고(NUMA 홉, GPU 패키징과 노드 경계 참고), NVLink가 안 잡히면 TP 통신이 PCIe로 폴백되고 있다는 뜻이다(폼팩터부터 확인).
GPU 선택: 모델 크기별 사례
이제 5.2편의 연산·메모리와 이 글의 인터커넥트를 합쳐 실제 GPU 선택에 적용해 보자. 일반적으로 더 강력한 GPU는 더 비싸다. 따라서 GPU 선택은 결국 “서빙하려는 모델이 그 GPU의 향상된 성능이나 특정 기능(FP8 지원, NVLink)으로부터 실제로 이득을 보는가”의 문제다.
책 표 5-4는 추론용으로 널리 쓰이는 NVIDIA 칩들의 스펙과 비용을 비교한다 (비용은 2026년 봄 CoreWeave 온디맨드 기준).
| 항목 | H200 SXM | H100 SXM | A100 SXM | L40S | A10 |
|---|---|---|---|---|---|
| GPU 메모리 (GB) | 141 | 80 | 80 | 48 | 24 |
| FP16/BF16 TFLOPS (텐서 코어) | 1979 | 1979 | 312 | 362 | 125 |
| 메모리 대역폭 (TB/s) | 4.8 | 3.35 | 1.935 | 0.864 | 0.6 |
| FP8 지원 | 예 | 예 | 아니오 | 예 | 아니오 |
| NVLink/NVSwitch | 예 | 예 | 예 | 아니오 | 아니오 |
| 시간당 온디맨드 비용 | 약 6.3달러 | 약 6.2달러 | 약 2.7달러 | 약 2.25달러 | 1.25달러 미만 |
책이 드는 세 사례의 결론은 이렇다.
소형 모델 → A10. 특정 용도로 파인튜닝한 Llama-3-8B를 지연 시간이 크게 중요하지 않은 곳에 서빙하는 경우다. A10은 8B 모델을 로드·실행하기에 충분한 메모리(24GB)를 갖췄고, 표에서 가장 저렴하며, 구세대 칩이라 가용성도 높다.
중형 모델 → L40S. DeepSeek-R1-Distill-Qwen-14B처럼 파라미터가 8B의 두 배 가까운 모델이면 L40S로 한 단계 올리는 것이 좋은 선택이다. 특히 FP8 지원이 크게 작용한다. FP8로 서빙하면 5.2편에서 본 대로 같은 텐서 코어에서 연산 처리량이 FP16의 2배가 되고, 파라미터당 저장 공간이 절반(1바이트)이 되어 14B 모델도 약 14GB 수준으로 줄어든다. 48GB 안에서 모델을 단일 GPU에 유지한 채 긴 컨텍스트·높은 배치까지 감당할 여유가 생기고, 여러 GPU로 나눌 때 생기는 통신 오버헤드 자체를 피할 수 있다 (FP8 변환의 품질 영향은 책 6장에서 다루는 주제라 여기서는 판단 축으로만 쓴다).
대형 모델 → H200 8장 + NVLink Switch. DeepSeek-R1(671B)쯤 되면 단일 H200(141GB)으로도 로드가 불가능하다. 이때 NVLink Switch가 “있으면 좋은 것”이 아니라 필수 기능이 된다. 책이 드는 유력한 구성은 H200 8장을 한 머신에서 NVLink로 묶고 FP8로 운영하는 것이다. DeepSeek 계열은 MoE(Mixture-of-Experts) 아키텍처라 전문가를 여러 GPU·노드에 분산하는 추가 최적화도 가능한데, 이는 책 후반부(7장)의 주제다.
정리
- 인터커넥트는 “아주 느린 메모리”다. 계층은 HBM 3350 → NVLink 900 → Bridge 600 → PCIe 128 → 노드 간 50 GB/s로, 한 칸에 3 ~ 7배씩 깎인다
- 스펙에서 읽을 것은 대역폭 × 도달 범위 한 쌍이고, 그 전제인 폼팩터(SXM인가)부터 확인한다
- 배치 원칙: TP는 NVLink 도메인 안, PP·DP는 노드 밖 가능. decode에 걸린 TP는 통신 지연이 토큰 수만큼 TPOT에 누적되기 때문이다
- GPU 선택은 “이 모델이 이 기능(FP8·NVLink)에서 실제로 이득을 보는가”로 판단한다. 소형 A10 / 중형 L40S / 대형 H200×8이 책의 기준점이다
다음 글 5.4편에서는 이 하드웨어 위에 모델을 실제로 올리고 돌릴 때의 병목 — 메모리 용량(로딩)과 산술 강도(실행)를 계산한다.
